Musitronics PSR-8000 Einbauanleitung Seite 2

Vorbereitungen:
Bevor Sie mit dem Einbau der Style Erweiterung beginnen, müssen Sie alle wichtige Daten die sich im
internen Speicher des PSR-8000 befinden auf Diskette gesichert werden. Benutzen Sie hierfür die
SAVE TO DISK Funktion wie auf Seite 141 im Bedienungshandbuch beschrieben.
1. Auswechseln des Betriebssystems:

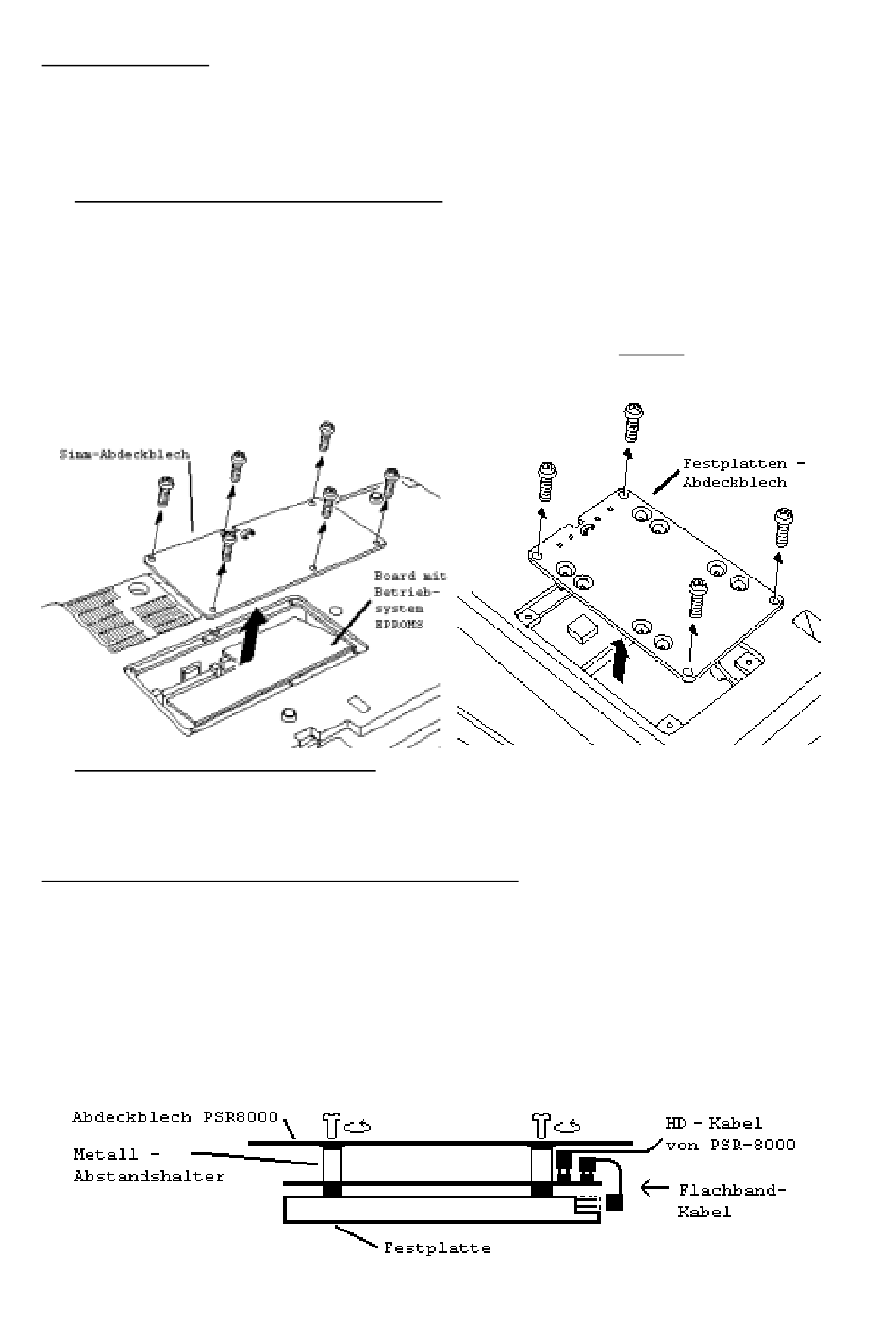

In der Mitte des Gehäuses befindet sich ein Deckel unter dem die Simm Module des PSR-8000
liegen. Schrauben Sie diesen bitte ab. Nun befindet sich neben den Simm Modulen ein Board mit
dem Betriebsystem und den ROM-Styles. Ziehen Sie das Board heraus.
Auf dem Board befinden sich nun zwei IC´s auf einem Sockel diese beiden IC´s haben die
Bezeichnung IC1 und IC2 ziehen Sie beide heraus und ersetzen diese durch beiliegende IC´s mit
entsprechender Bezeichnung. Achten Sie vor allem beim Einbau auf die richtige Polung der Kerbe
der Schaltkreise.
Setzen Sie nun das Board wieder ein und Schrauben den Deckel wieder auf den Gehäuseboden.
2. Einbau der Style-Erweiterung
Die Style Erweiterung wird in den Schacht für die Festplatte eingebaut. Nehmen Sie also Zunächst
den Deckel für diesen Schacht ab.
2.1 Einbau wenn eine Festplatte im Gerät vorhanden ist
Schrauben Sie zunächst die Festplatte von dem Deckel ab und ziehen dann das Kabel zur Festplatte
ab. Nun stecken Sie das kurze 44 polige Flachbandkabel das auf der Style-Erweiterung sitzt, auf die
Festplatte und zwar so, daß Sie dann die Style-Erweiterung mit den beiliegenden Sechskantbolzen an
der Festplatte festschrauben können.
Wichtig hierbei ist das Sie die etwas längeren Bolzen auf der Seite festschrauben an der das
Flachbandkabel der Festplatte ankommt.
Nun Stecken Sie das Kabel das vom PSR8000 kommt auf den freien 44poligen goldenen Stecker der
Style Erweiterung. Achten Sie darauf daß das rote Kabel (Pin 1) auf der Seite des Kondensators ist ,
der neben dem Stecker sitzt. Siehe Bild:
Schrauben Sie nun das Ganze wieder am Metalldeckel fest und dann den Deckel am PSR 8000.
