Li-Polar Battery Analyzer Kurzanleitung Seite 2
Anschluss und Überprüfung von NiCd- und NiMH Akkus
Es können 4 - 7 Zellen NiCd- und NiMH angeschlossen werden.
Li-Polar
1S
Nixx
LiPo
LiPo
LiFe
LiFe
Li-Ion
Li-Ion
NiMH
Digital Battery Capacity Analyzer
NiCd
TYPE

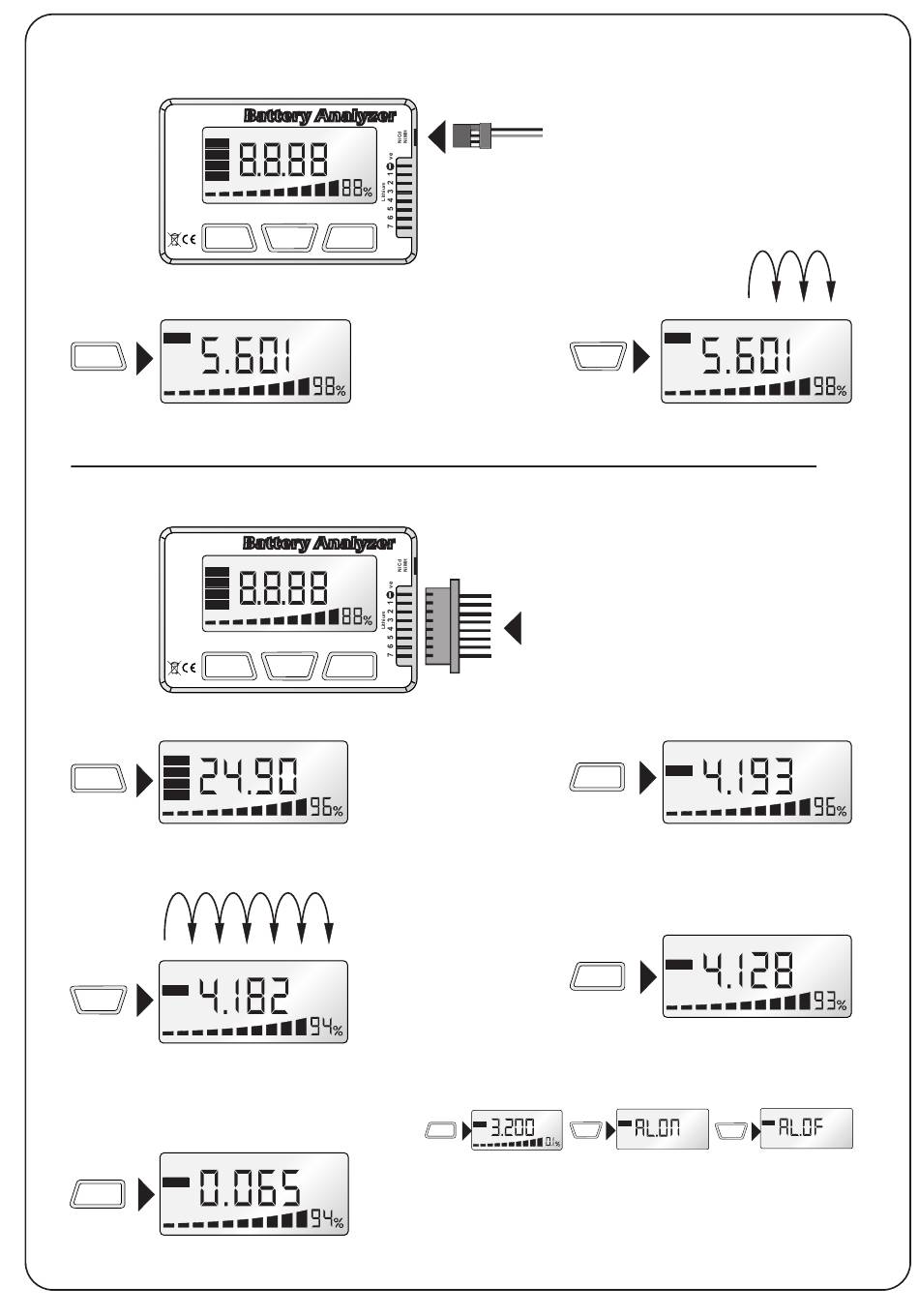

1. NiCd/NiMH Akku anschliessen
Nixx
TYPE
Akkutyp wird nach
dem Anschliessen
sofort angezeigt.
Nach Anschliessen des NiCd bzw. NiMH Akkus wird sofort der Akku-Type und die Gesamtspannung (V-Total) angezeigt.
Nach Einstellen der angeschlossenen Zellenzahl wird die ungefähre Restkapazität des Akkus in % sowie auf dem Balkendiagramm
angezeigt (variiert je nach Akkutyp).
Anschluss, Überprüfung und Balancen von Lithium Akkus
Li-Polar
Battery Analyzer
1S
Nixx
LiPo
LiPo
LiFe
LiFe
Li-Ion
Li-Ion
NiMH
Digital Battery Capacity Analyzer
NiCd
TYPE
1. Akkutyp wählen
1S
2S 3S
Nixx
LiPo
TYPE
LiFe
Li-Ion
Nach Anschluss und Auswahl des Akkutyps wird
die Gesamtspannung des Akkus ( V Total und %) angezeigt.
2. Einzelne Zellen überprüfen und balancen
1S
2S 3S
1S
LiPo
CELL
Zellen einzeln
anwählen oder
3 Sek. gedrückt
halten bis der
Anzeige der Spannung und Restkapazität
Piepston stoppt
der einzelnen Zellen werden nacheinander
angezeigt. Gleichzeigtig aktiviert sich die
Balancerfunktion bis der Spannungswert
der Zellen innerhalb 6 mV liegt und die
wechselde Anzeige stoppt.
3. Spannungsdifferenz
2S
LiPo
MODE
Max - Min
Zeigt den Unterschied zwischen niedrigsten
und höchsten Zellenspannung an.
Battery Analyzer
2S 3S
4S
5S
6S
7S
V Total
Max-Min
CELL
MODE
4S
V Total
2S 3S
4S
5S
6S
7S
V Total
Max-Min
CELL
MODE
4S
5S
6S
7S
V Total
4S
5S
6S
7S
V
5S
V
Max-Min
Eingang NiCd/NiMH Akkus
2. Zellenzahl eingeben
CELL
Eingang Li-Akkus
MODE
Max
MODE
Min
6. LiPo/LiFe/LiIon Alarmeinstellungen:
2S
V
LiPo
CELL
MODE
3 Sek.
gedrückt
Akku anschließen und die MODE Taste ca. 3 Sek. gedrückt halten, bis der Warnton
-
halten
verstummt. Im Display erscheint V-Min und die Aktuelle Warnspannung.
- Die gewünschte Warn-spannung mit CELL (+) bzw. TYPE (-) in 0,05V Schritten einstellen.
- MODE-Taste kurz drücken um in die Anzeige V Min-Max zu wechseln und die maximale
Spannungsdifferenz zwischen den einzelnen Zellen einzustellen.
Warnspannung mit CELL (+) bzw. TYPE (-) in 0.01V Schritten einstellen.
- MODE-Taste kurz drücken um in die Alarm (AL.ON)- Funktion zu wechseln.
Hier können sie die AL-Funktion mit der CELL-Taste ein- bzw. ausschalten.
- Eintellungen speichern in dem sie die MODE-Taste 3 Sek. gedrückt halten bis der
Warnton verstummt.
4S
5S
4S
5S
6S
Nixx
(Spannungswerte nur Beispiele)
(über Balancerkabel)
4. Höchste Zellenspannung
5S
LiPo
Zeigt die Nummer der Zelle mit der
höchsten Spannung (V Max) und
Restkapazität (%).
5. Niedrigste Zellenspannung
2S
LiPo
Zeigt die Nummer der Zelle mit der
niedrigsten Spannung (V Min) und
Restkapazität (%).
2S
2S
LiPo
LiPo
CELL
6S
7S
7S
V Total
V
Max
V
