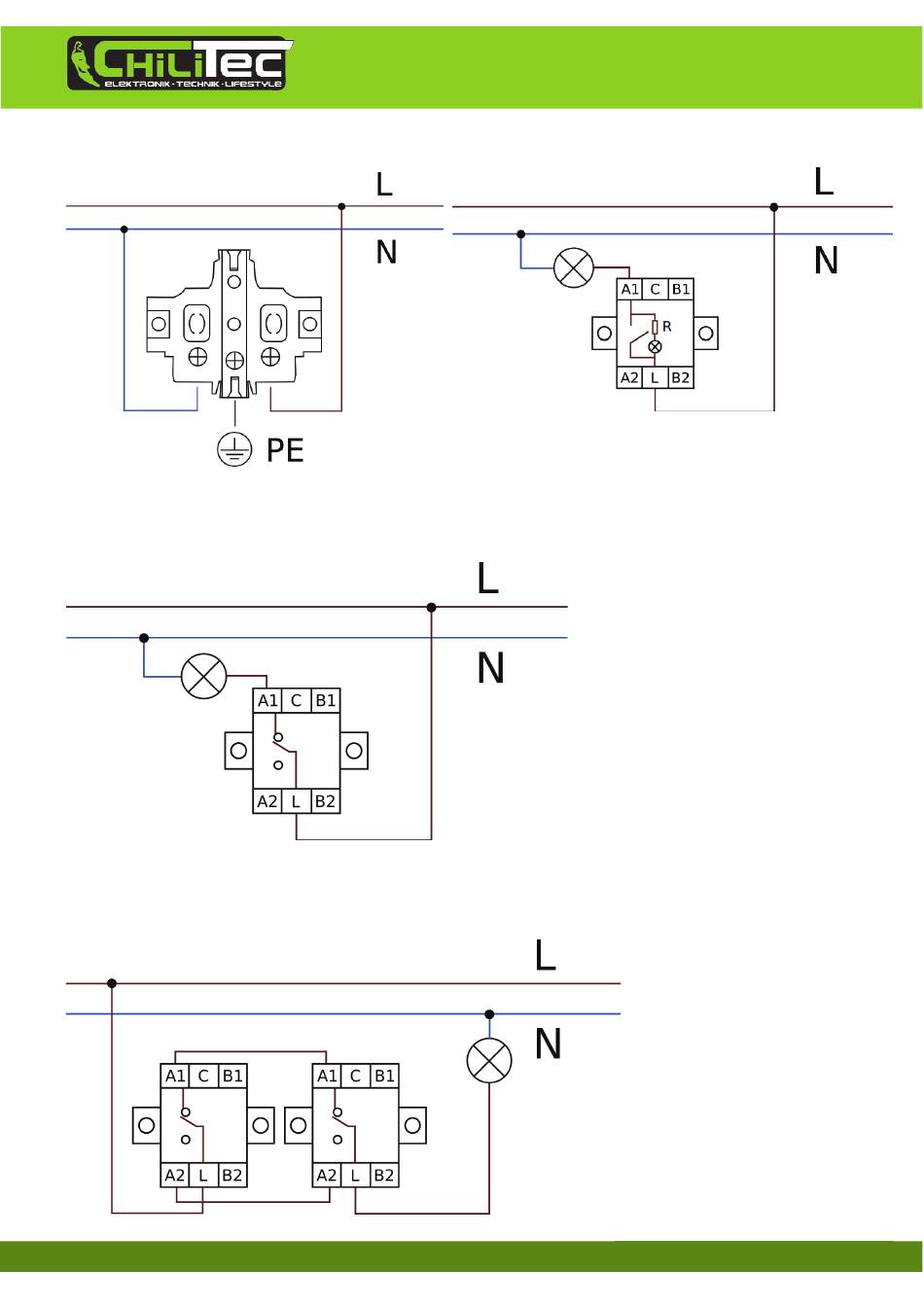

Anschluss Beispiel Feuchtraum Steckdose
Anschluss Beispiel EIN/AUS Schalter
Diese Installation wird verwendet, wenn ein oder mehrere Leuchten im selben Stromkreis von nur
einem einzigen Schalter ein - oder ausgeschaltet werden sollen.
Anschluss Beispiel Wechselschaltung
Diese Installation wird verwendet, wenn ein oder mehrere Leuchten im selben Stromkreis von zwei
Schaltern ein - oder ausgeschaltet werden sollen, also z.B. vom Eingang und Ausgang einen Raumes.
Vervielfältigung nur mit Genehmigung durch ChiliTec GmbH, Lehre
Bedienungsanleitung
- Anschlussbeispiele Seite 2/2 -
.
Anschluss Beispiel Kontrollschalter
EAR (WEEE): DE25841852
LUCID VerpackG: DE5562476395648
GRS (UBA-Register) Nr.: 21003466
Stand: 05/2019 - Ver. 1.00
