Kieback&Peter MFA Gerätebeschreibung
Inhaltsverzeichnis
Quicklinks
Gerätebeschreibung

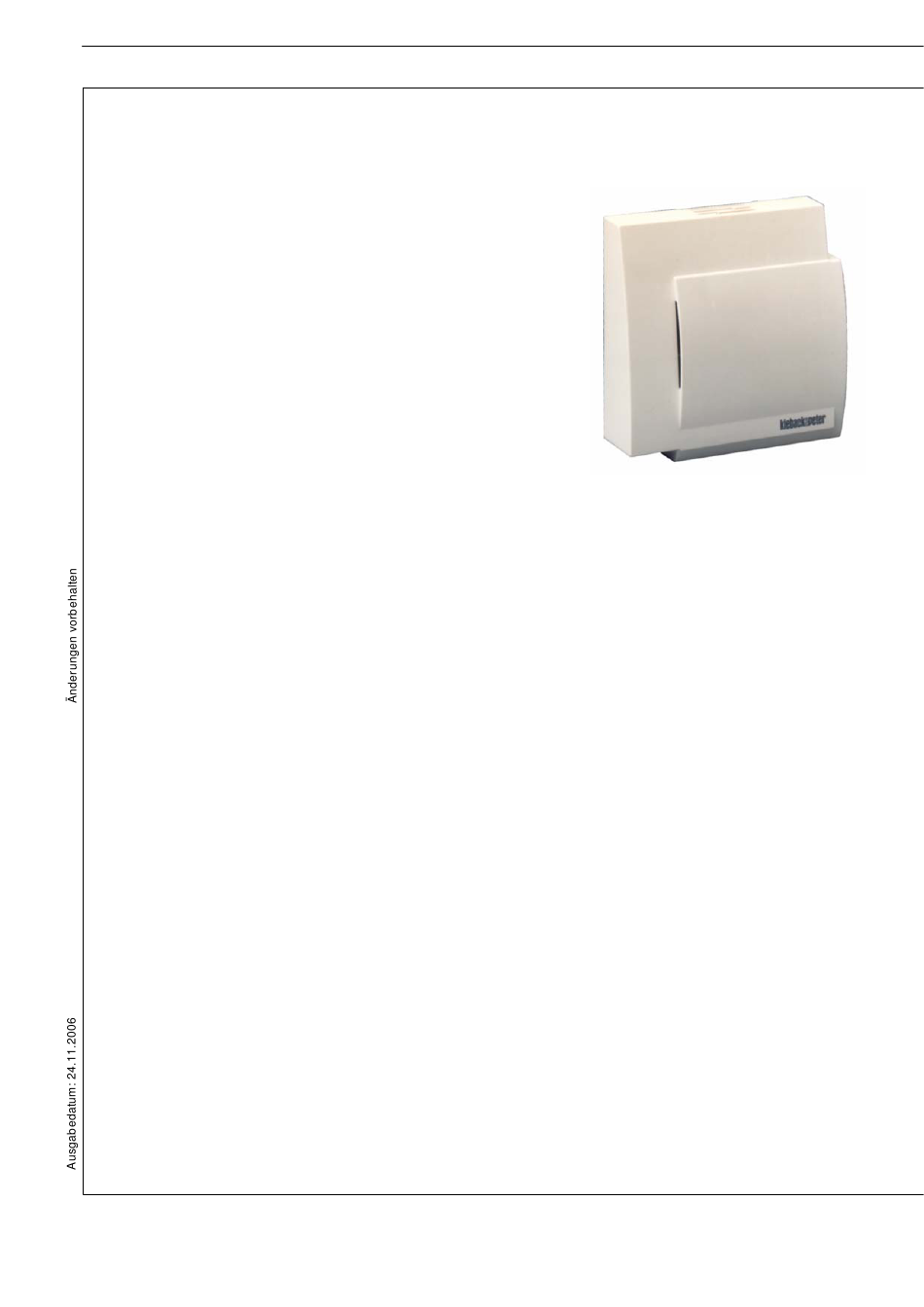

Multi-Funk-Anschluss MFA
Funkumsetzer zur Integration leitungsgebundener stetiger
Kleinstellantriebe in drahtlos übertragbare Signalketten.
Mit integriertem Schaltnetzteil.
Inhalt
Hinweise zur Gerätebeschreibung ............................................................. Seite 2
Sicherheitshinweise ..................................................................................... Seite 2
Qualifiziertes Fachpersonal ......................................................................... Seite 2
Anwendung .................................................................................................. Seite 3
Typ ............................................................................................................... Seite 3
Technische Daten........................................................................................ Seite 3
Montage ....................................................................................................... Seite 4
Installation.................................................................................................... Seite 6
Anschluss..................................................................................................... Seite 6
Adressierung................................................................................................ Seite 6
Inbetriebnahme............................................................................................ Seite 8
Kieback&Peter GmbH & Co. KG
Tempelhofer Weg 50 D-12347 Berlin
Telefon: 030 60095-0
Telefax: 030 60095 164
E-Mail: info@kieback-peter.de
www.kieback-peter.de
Technisches Datenblatt 1.15-10.002-01-de
MFA Multi-Funk-Anschluss
A
Inhaltsverzeichnis
Inhaltszusammenfassung für Kieback&Peter MFA
-
Seite 1: Inhaltsverzeichnis
Technisches Datenblatt 1.15-10.002-01-de Gerätebeschreibung MFA Multi-Funk-Anschluss Multi-Funk-Anschluss MFA Funkumsetzer zur Integration leitungsgebundener stetiger Kleinstellantriebe in drahtlos übertragbare Signalketten. Mit integriertem Schaltnetzteil. Inhalt Hinweise zur Gerätebeschreibung ............. Seite 2 Sicherheitshinweise ..................Seite 2 Qualifiziertes Fachpersonal ................. Seite 2 Anwendung ....................Seite 3 Typ ....................... -
Seite 2: Hinweise Zur Gerätebeschreibung
Gerätebeschreibung MFA Multi-Funk-Anschluss Hinweise zur Gerätebeschreibung Die Beschreibung enthält Hinweise zum Einsatz und zur Montage des Multi-Funk-Anschlusses MFA. Sollten Fragen auftreten, die nicht mit Hilfe der Gerätebeschreibung geklärt werden können, sind weitere Informationen beim Lieferanten oder Hersteller einzuholen. Die angegebenen Vorschriften/Richtlinien zur Installation und Montage gelten für die Bundesrepublik Deutschland. -
Seite 3: Anwendung
MFA als Funkumsetzer. Er stellt in Funknetzwerken die Schnittstelle zwischen drahtlosem Signalweg und leitungsgebundener Ansteuerung dar. Zur Spannungsversorgung verfügt der MFA über ein integriertes Schaltnetzteil, welches sekundärseitig die Spannungsversorgung für max. 2 stetige Kleinstellantriebe der Typen M25Yoder M15Y-S2 ermöglicht. -
Seite 4: Montage
Technisches Datenblatt 1.15-10.002-01-de Gerätebeschreibung MFA Multi-Funk-Anschluss Montage Allgemeine Installationshinweise Funkkommunizierende Geräte können nicht immer an beliebigen Stellen montiert werden, da die drahtlose Datenübertragung durch bauliche und räumliche Gegebenheiten mehr oder minder stark beeinflusst wird. Vor der Installation und Montage ist daher eine Analyse der Bausubstanz sowie eine Messreihe zur Bestimmung der spezifischen Reichweiten innerhalb des Gebäudes vorzunehmen. - Seite 5 Technisches Datenblatt 1.15-10.002-01-de Gerätebeschreibung MFA Multi-Funk-Anschluss Der MFA kann auf der Wand oder auf Unterputzdosen montiert werden. Zum Anschluss besitzt der MFA perforierte Sockel- und Haubenteile, die je nach Kabelzuführung ausgebrochen werden können. Kabeleinführung für Montage auf Unterputzdose; (hierzu Kabeleinführung für Aufputzinstallation entfernen und Haubeneinsatz...
-
Seite 6: Installation
Geräteadresse. Mittels des 3-stelligen Adresscodes können Funkstrecken mit theoretisch 999 Teilnehmern aufgebaut werden. Der Adresscode am MFA muss mit der Einstellung des korrespondierenden Sendemoduls (z.B. FCS) übereinstimmen, damit die eindeutige Zuordnung zwischen Sender Hinweis und Empfänger der Funkstrecke festgelegt ist. - Seite 7 Technisches Datenblatt 1.15-10.002-01-de Gerätebeschreibung MFA Multi-Funk-Anschluss Grundsätzlich kann ein Funk-Control-Sendemodul FCS auf mehrere drahtlos angesteuerte Feldgeräte wirken Einstellung des Adresscodes Der 3-stellige Adresscode setzt sich aus einer 2-stelligen Geräteadresse Geräteadresse Systemcode und dem nachgestellten 1-stelligen Systemcode zusammen. Beispiel für Adresse 23-1: Geräteadresse 23...
-
Seite 8: Inbetriebnahme
Die werksseitige Auslieferung erfolgt mit der Einstellung “00-0“. Achtung 2- Das Anlernen von MFA und korrespondierendem Feldgerät erfolgt automatisch mit dem ersten regulär empfangenen Funktelegramm. Bitte beachten Sie ggf. die verzögerte Datenübertragung aufgrund der Sendeintervalle einer Funkstrecke !
