Riggingmechanik
8 - VT16 Rigginghandbuch

2.4. Lastadapter

Der VT16 Flugrahmen wird mit einem Lastadapter ausgeliefert. Der Lastadapter
hat einen Aufnahmepunkt für einen Schäkel bei relativem Pinpoint-Positon
0 oder bei relativem Pinpoint-Positon +6 bzw. -6 (je nach Orientierung des
Lastadapters). Das maximal erlaubte Gesamtgewicht beträgt am Aufnahmepunkt
350 kg.
Der Lastadapter wird über zwei Kugelsperrbolzen Typ 1A mit den beiden
mittleren Schienen des VT16 Flugrahmens verbunden. Der Lochindex auf beiden
Seiten der Mittelschienen dient als Referenz für den Pinpoint, der mithilfe der
Software Ease Focus simuliert und berechnet wird.

2.5. Montage des Lastadapters am Flugrahmen

WARNUNG! Mögliche Gefahr von Personen- und/oder Sachschäden.
Überprüfen Sie vor dem Einsatz des Lastadapters, dass der 3,25 t Schäkel
korrekt montiert und ordnungsgemäß fixiert ist.

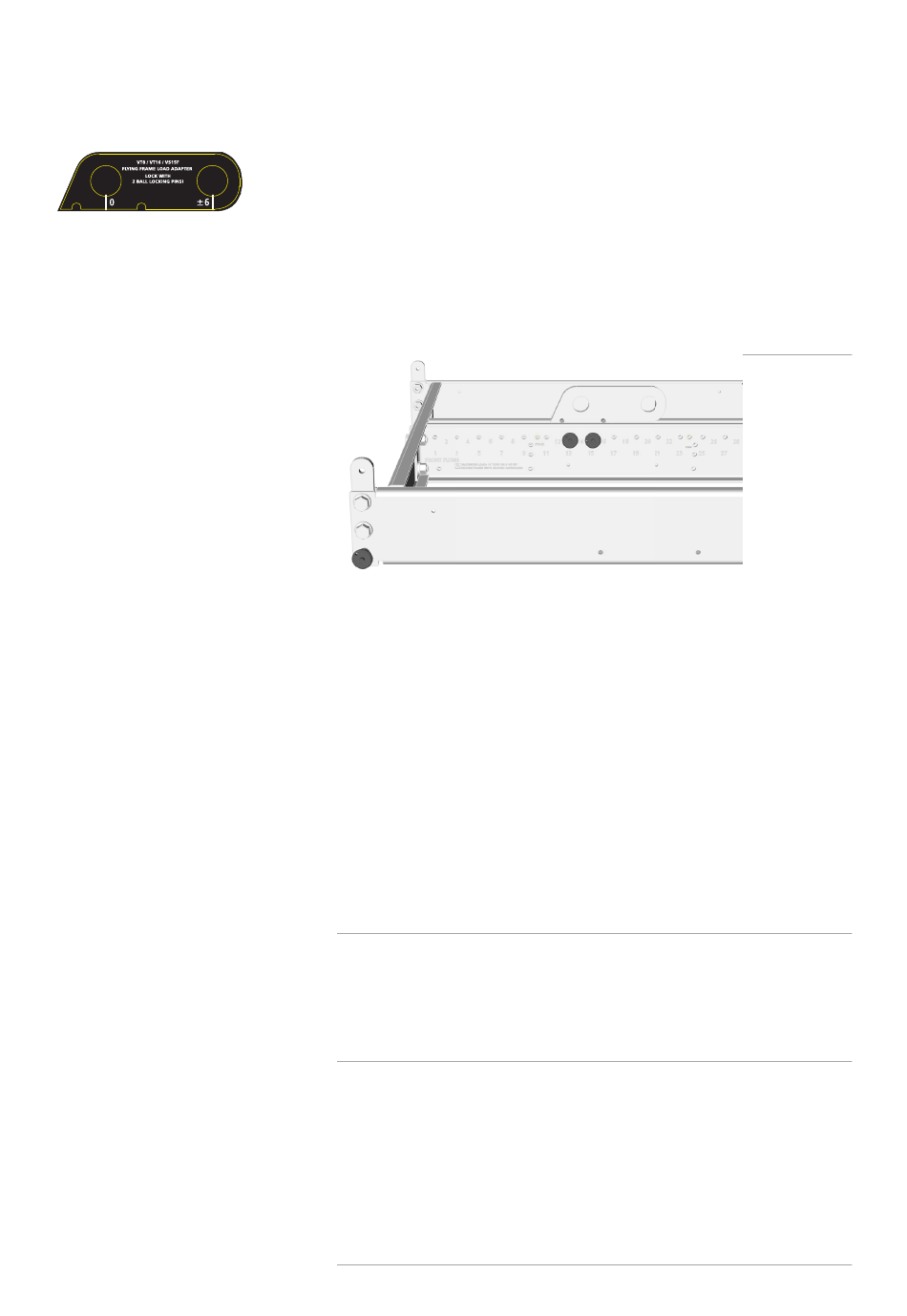

Der Lastadapter wird in der Mittelschiene des Flugrahmens eingesetzt und mit
den beiden Kugelsperrbolzen fixiert.
Stellen Sie sicher, dass der Lastadapter ordnungsgemäß in der Mittelschiene
des Flugrahmens auf der korrekten Pinpoint Position fixiert ist und beide
Kugelsperrbolzen vollständig gesteckt und sicher verriegelt sind, bevor der
Lastadpter belastet wird.
2.6. Aufhängung des Flugrahmens
Die Aufhängung des VT16 Flugrahmens erfolgt über einen oder alternativ zwei
Lastadapter (Ein- oder Zweipunktaufhängung).
2.7. Einpunktaufhängung
Bei Einpunktaufhängung wird der vertikale Neigungswinkel vom Flugrahmen
und vom gesamten Line-Array über die Position des Lastadapters bestimmt.
Der passende Pinpoint wird mit der Software Ease Focus zuvor simuliert und
bestimmt.
