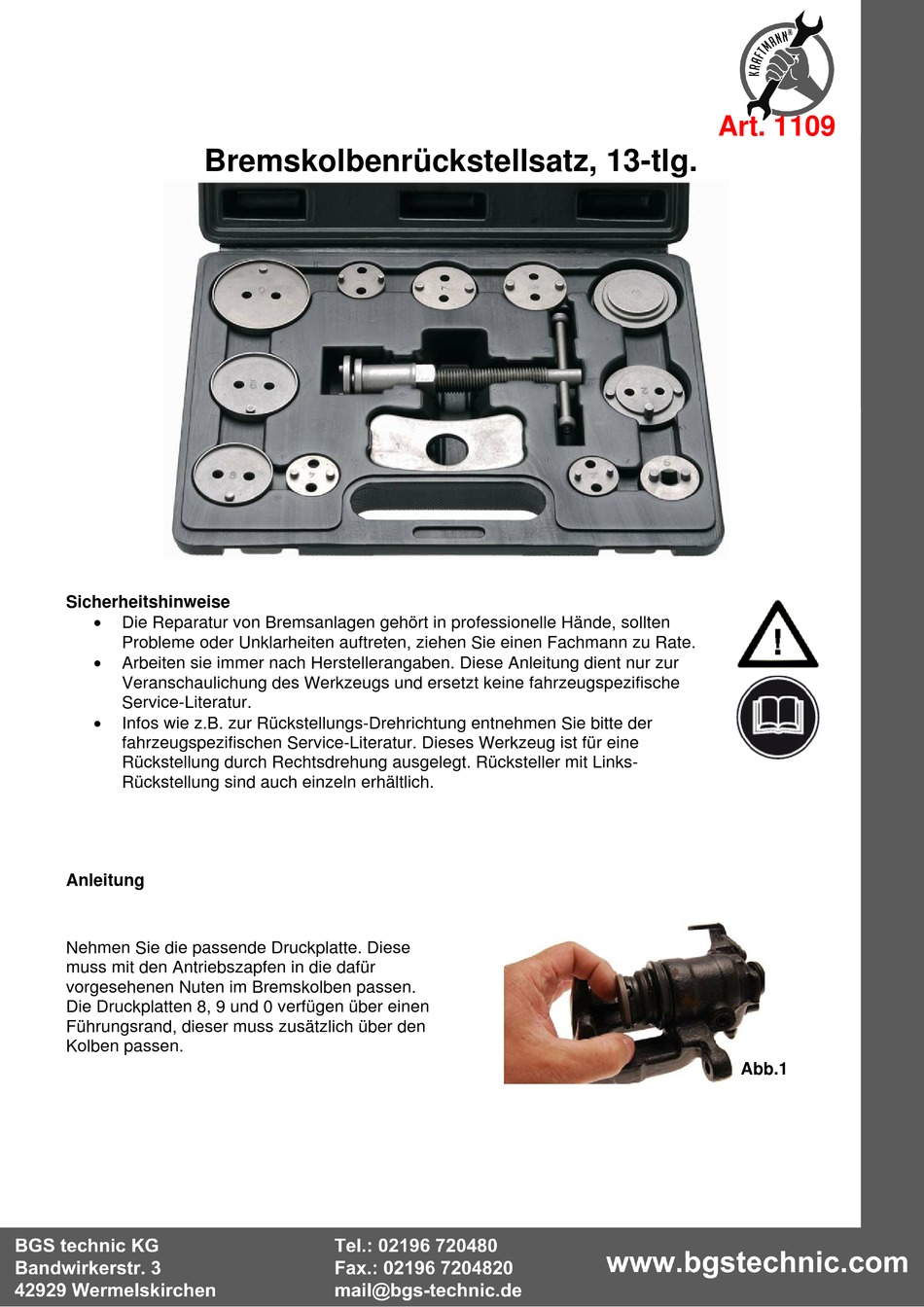

Bremskolbenrückstellsatz, 13-tlg.
Sicherheitshinweise
Die Reparatur von Bremsanlagen gehört in professionelle Hände, sollten
Probleme oder Unklarheiten auftreten, ziehen Sie einen Fachmann zu Rate.
Arbeiten sie immer nach Herstellerangaben. Diese Anleitung dient nur zur
Veranschaulichung des Werkzeugs und ersetzt keine fahrzeugspezifische
Service-Literatur.
Infos wie z.B. zur Rückstellungs-Drehrichtung entnehmen Sie bitte der
fahrzeugspezifischen Service-Literatur. Dieses Werkzeug ist für eine
Rückstellung durch Rechtsdrehung ausgelegt. Rücksteller mit Links-
Rückstellung sind auch einzeln erhältlich.
Anleitung
Nehmen Sie die passende Druckplatte. Diese
muss mit den Antriebszapfen in die dafür
vorgesehenen Nuten im Bremskolben passen.
Die Druckplatten 8, 9 und 0 verfügen über einen
Führungsrand, dieser muss zusätzlich über den
Kolben passen.
Art. 1109
Abb.1
loading

Verwandte Anleitungen für BGS technic 1109

Inhaltszusammenfassung für BGS technic 1109

  • Seite 1 Art. 1109 Bremskolbenrückstellsatz, 13-tlg. Sicherheitshinweise  Die Reparatur von Bremsanlagen gehört in professionelle Hände, sollten Probleme oder Unklarheiten auftreten, ziehen Sie einen Fachmann zu Rate.  Arbeiten sie immer nach Herstellerangaben. Diese Anleitung dient nur zur Veranschaulichung des Werkzeugs und ersetzt keine fahrzeugspezifische Service-Literatur.
  • Seite 2 Gleitgriff-Knebel ganz zur Seite schieben und die Halteplatte, wie in Abb.2 zu sehen, über die Spindel bis zum Grund der Spindelmutter aufsetzen. Abb.3 Abb.2 Spindel gegen den Uhrzeigersinn bzw. Spindelmutter im Uhrzeigersinn drehen, bis das Rückstell-Werkzeug zwischen Bremskolben und Sattelrahmen passt. Abb.3 Beim Einsetzen des Werkzeugs darauf achten, dass Zapfen exakt im bzw.
