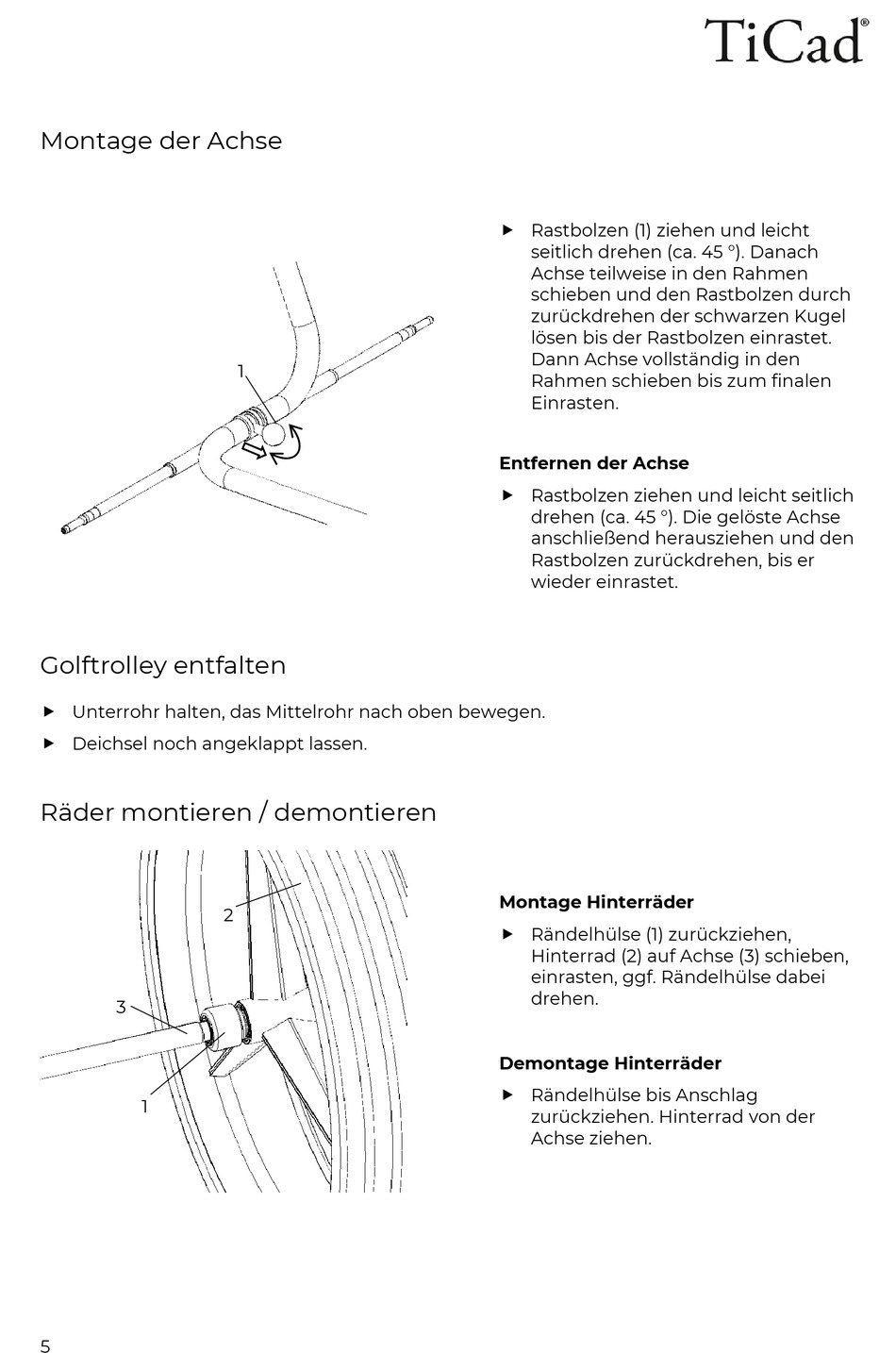

Montage der Achse
Golftrolley entfalten
Unterrohr halten, das Mittelrohr nach oben bewegen.
Deichsel noch angeklappt lassen.
Räder montieren / demontieren
3
1
5
1
2
Rastbolzen (1) ziehen und leicht
seitlich drehen (ca. 45 °). Danach
Achse teilweise in den Rahmen
schieben und den Rastbolzen durch
zurückdrehen der schwarzen Kugel
lösen bis der Rastbolzen einrastet.
Dann Achse vollständig in den
Rahmen schieben bis zum finalen
Einrasten.
Entfernen der Achse
Rastbolzen ziehen und leicht seitlich
drehen (ca. 45 °). Die gelöste Achse
anschließend herausziehen und den
Rastbolzen zurückdrehen, bis er
wieder einrastet.
Montage Hinterräder
Rändelhülse (1) zurückziehen,
Hinterrad (2) auf Achse (3) schieben,
einrasten, ggf. Rändelhülse dabei
drehen.
Demontage Hinterräder
Rändelhülse bis Anschlag
zurückziehen. Hinterrad von der
Achse ziehen.
