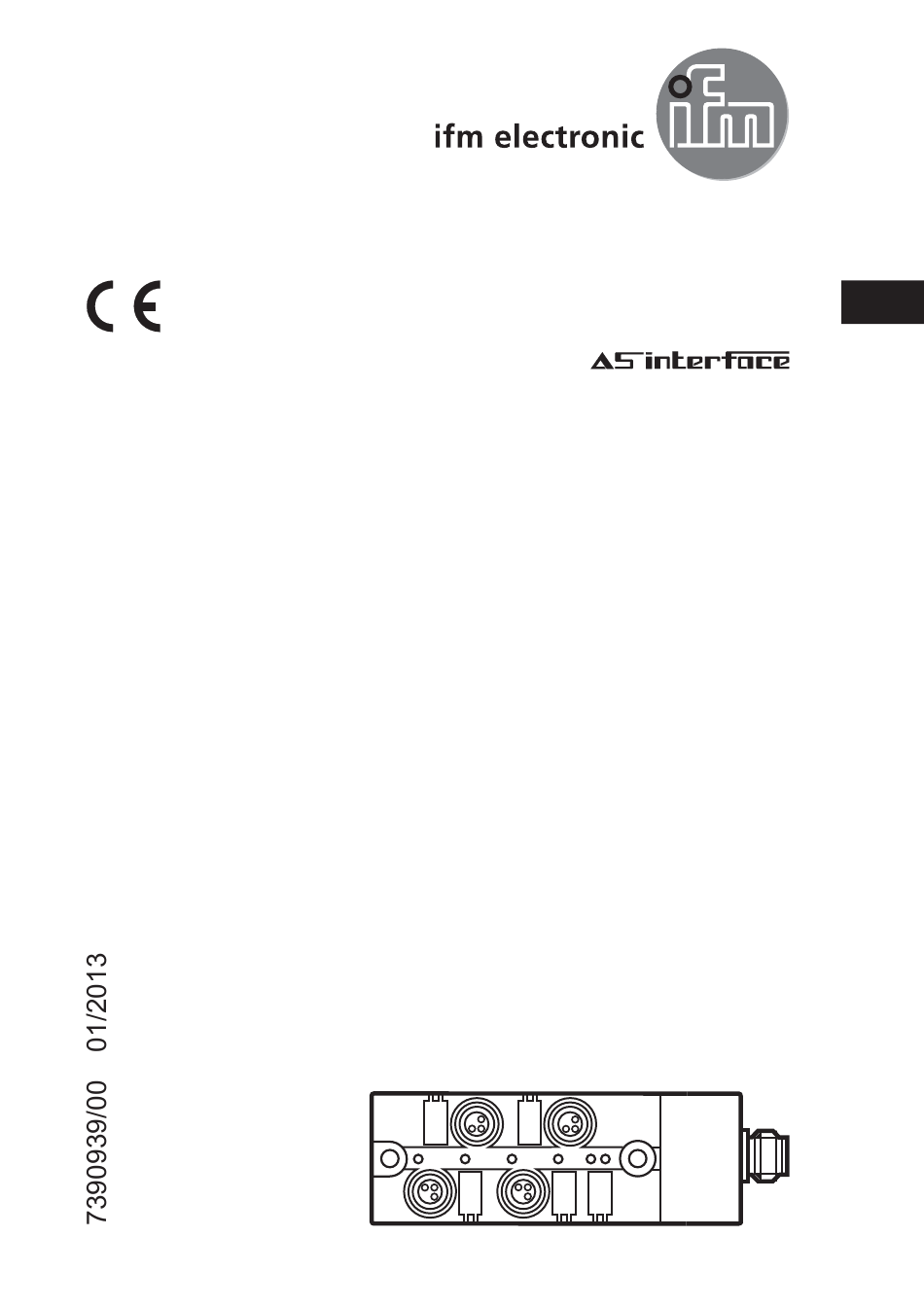

- Seite 1 Bedienungsanleitung AS-i Compactmodul M8 AC2482 AC2484...
- Seite 2 1 Vorbemerkung • Eine Handlungsanweisung wird durch „►“ angezeigt. Beispiel: ► Das Gerät wie abgebildet montieren. Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich. 2 Bestimmungsgemäße Verwendung • maximale Anzahl von Modulen pro Master: 62 • AS-Interface Version 3.0, abwärtskompatibel •...
- Seite 3 4.1 Pinbelegung M12-Stecker 1: AS-i + 3: AS-i - Eingang M8 Ausgang M8 1: Sensorversorgung + 3: interne Spannung E- 3: Sensorversorgung - 4: Schaltausgang 4: Dateneingang Parameterbit Bezeichnung Beschreibung Peripheriefehler 1 Peripheriefehleranzeige aktiv 0 Peripheriefehleranzeige nicht aktiv 5 Adressieren ►...
- Seite 4 7 Betrieb LED I-x / O-x gelb: Eingang / Ausgang geschaltet LED PWR grün: AS-i Spannungsversorgung o.k. LED FAULT rot leuchtet: AS-i Kommunikationsfehler, Slave nimmt nicht am „normalen“ Datenverkehr teil, z. B. Slaveadresse 0 LED FAULT rot blinkt: Peripheriefehler, z. B. Sensorversorgung überlastet bzw.
