Createx HP-B Plus Bedienungsanleitung Seite 2
f) Nadelkappe(1) abschrauben
g) Düsenkappe(2) abschrauben
h) Düse(4) mit beiliegendem Schlüssel(32) abschrauben
Einbau Nadel und Kopf
a) Düse mit beiliegendem Schlüssel anschrauben.
b) Düsenkappe anschrauben
c) Nadelkappe anschrauben
d) Nadel vorsichtig einschieben, dabei Fingerhebel gedrückt halten
e) Nadelfeststellschraube festdrehen
f) Endstück aufschrauben
Pflegehinweis:
Halten Sie die Spritzpistole immer sauber, entfernen Sie Farbe möglichst bevor sie
trocknet. Angetrocknete Farbe an Düse, Sprühkopf und Nadel sowie der Hebelmechanik
wird am besten durch ein auf die Farbe abgestimmtes Lösemittel angelöst und mittels
Pinsel oder Q-Tip entfernt. Legen Sie niemals den ganzen Apparat in Lösemittel. Geben
Sie gelegentlich etwas dünnes Öl oder z.B. „Super Lube" an die Hebelmechanik sowie an
die Nadel im Bereich des Hebels. Halten Sie Nadelspitze und Düse frei von Öl und Fett,
da es das Spritzbild beeinflussen kann. Kontrollieren Sie regelmäßig die Nadelspitze.
Verbogene Nadelspitzen verursachen nicht nur ein schlechtes Spritzbild, sondern können
auch die Düse beschädigen. Seien Sie im Umgang mit der Düse vorsichtig, da sie trotz
bester Materialien ein empfindliches feinmechanisches Teil ist.
Probleme und Abhilfen:
körniges Sprühbild/Spucken: Prüfen Sie zuerst, ob die Nadel verbogen oder die
Düse beschädigt ist. Falls die Farbe zu dickflüssig ist, verdünnen Sie diese mit dem
entsprechenden Medium. Evtl. ist auch der Luftdruck oder die Luftmenge Ihrer Luftquelle
zu gering.
Spritzer oder Kleckse können evtl. auch verursacht werden, wenn der Fingerhebel
plötzlich losgelassen wird und die Nadel nach vorne schnellt. Lassen Sie den Fingerhebel
immer sehr langsam nach vorne gleiten.
Prüfen Sie auch die Nadel und Düse und/oder Düsenkopf auf Verunreinigungen durch
evtl. angetrocknete Farbe.
Blasenbildung im Farbbehälter oder pulsieren: Die Nadel- oder Düsenkappe ist
möglicherweise zu weit herausgedreht, der Kopf bzw. die Düse ist lose oder die
Nadeldichtungsschraube fehlt oder sie ist defekt.
Sicherheitshinweise:
Seien Sie im Umgang mit der Nadel vorsichtig. Da sie sehr spitz ist, kann sie leicht zu
Verletzungen führen. Beachten Sie die Sicherheitshinweise der Farb- bzw. der
Reinigungsmittelhersteller.
- lösen Sie den Apparat von der Druckluft bevor Sie etwas demontieren
- lassen Sie keine Kinder unbeaufsichtigt mit dem Apparat, es ist kein Spielzeug!

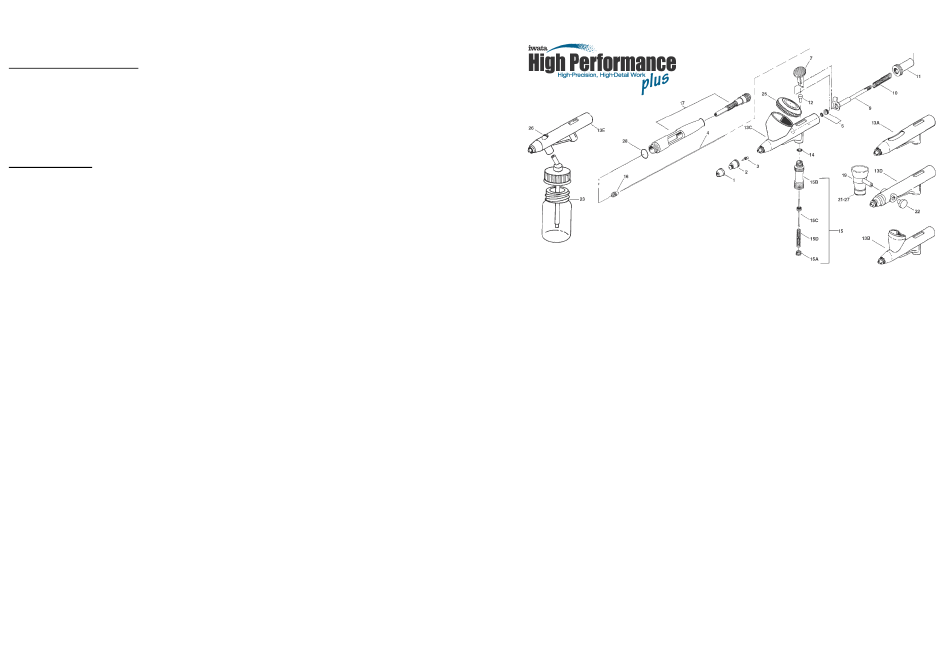

Explosions-Zeichnung
Artikel-Nr.Iwata-Nr.(alt)
Bezeichnung
200177
I 110 1
8531030 Nadelkappe
200175
I 110 2
8532030 Nadelkappe
200180
I 140 1
8530020 Düsenkappe 0.2 mm
200178
I 140 3
8532020 Düsenkappe 0.30 mm
200183
I 080 7
98531430 Düse Set 0.2 mm
200181
I 080 8
98535440 Düse Set 0.30 mm
200136
I 075 1
8530030 Nadel 0.2 mm
200194
I 075 3
8532040 Nadel 0.30 mm
200116
I 125 7
98535400 Nadel Dichtung Set (PTFE)
200115
I 725 1
98532430 Nadel Dichtung Set (PTFE)
200207
I 100 2
8532240 Fingerhebel
200191
I 100 1
8532070 Fingerhebel
200190
I 100 3
8535020 Fingerhebel
200128
I 115 7
98533430 Nadelführung W/Auxiliary Lever
200129
I 715 1
98530410 Nadelführung W/Auxiliary Lever
200193
I 135 2
8531060 Nadel Feder
200192
I 135 3
8532120 Nadel Feder
200134
I 170 6
98530550 Feder Führung
200135
I 770 1
98531410 Feder Führung
200187
I 175 1
8532140 Bolzen
Pistolenkörper
200117
I 145 1
3906830 Luft Ventil Dichtung
200189
I 030 1
8534280 Luft Ventil Set
200188
I 030 4
8532260 Luft Ventil Set
195912
I 025 1
Luft Ventil Führung
Modell
Ref.
HP-AP/BP/SBP
1
HP-CP/BCP
1
HP-AP/BP/SBP
2
HP-CP/BCP
2
HP-AP/BP/SBP
3
HP-CP/BCP
3
HP-AP/BP/SBP
4
HP-CP/BCP
4
HP-CP/BCP
5
HP-AP/BP/SBP
5
HP-CP
7
HP-AP/BP/SBP
7
HP-BCP
7
HP-AP/BP/SBP
9
HP-CP/BCP
9
HP-AP/BP/SBP
10
HP-CP/BCP
10
HP-AP/BP/SBP
11
HP-CP/BCP
11
HP-AP/BP/CP/SBP
12
13C
alle Modelle
14
HP-AP/BP/SBP
15
HP-CP/BCP
15
alle Modelle
15A
