Stahls' CLAM BASIC CAP Bedienungsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Stahls' CLAM BASIC CAP
Inhaltszusammenfassung für Stahls' CLAM BASIC CAP

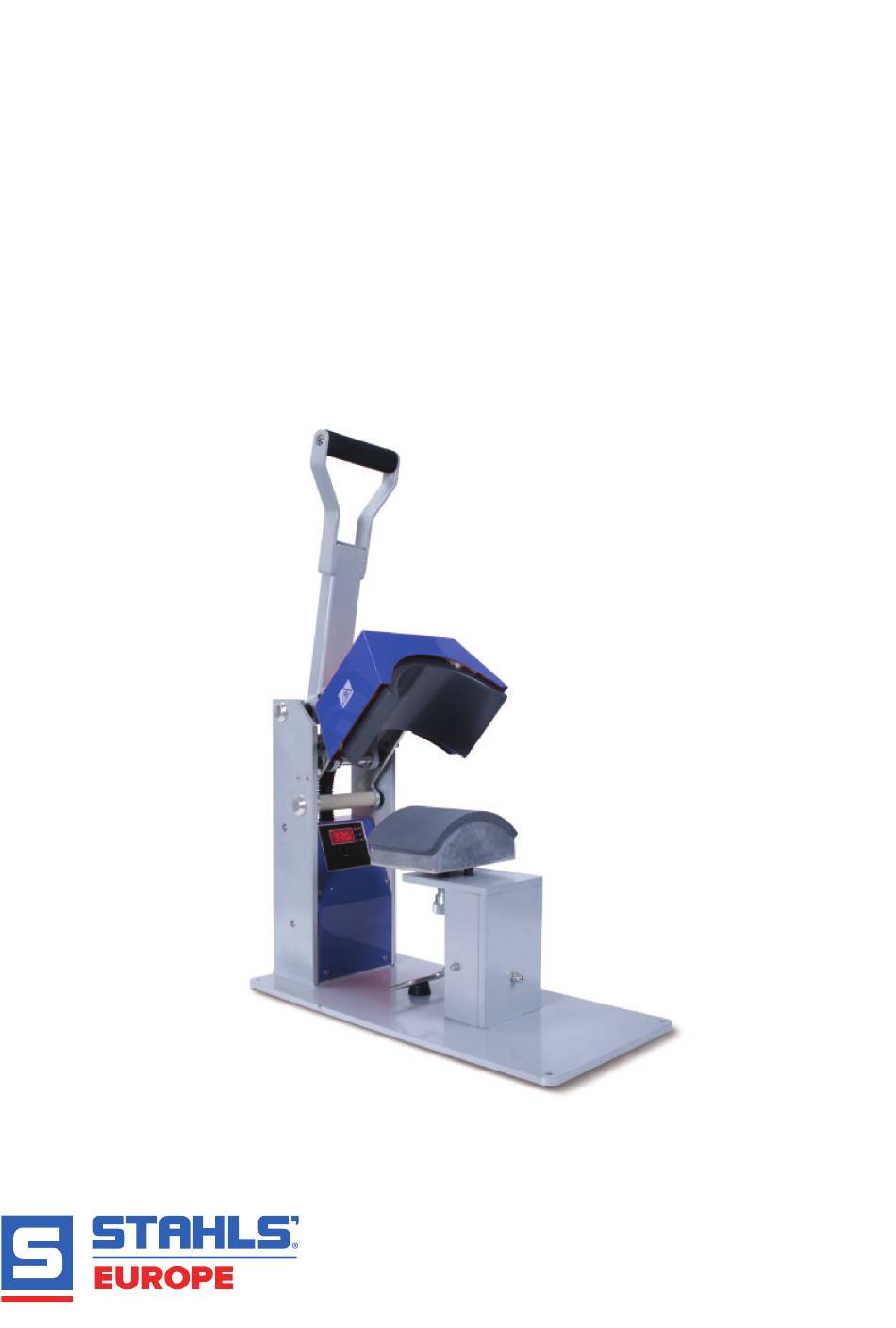

- Seite 1 STAHLS' CLAM BASIC CAP BEDIENUNGSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
STAHLS' CLAM BASIC CAP VORWORT SICHERHEITSHINWEISE DETAILABBILDUNG INBETRIEBNAHME BEDIENFELDERKLÄRUNG TEMPERATUR- UND ZEITEINSTELLUNG DRUCK EINSTELLEN DRUCKEN / PRESSEN ELEKTRISCHER SCHALTPLAN STAHLS`Europe GmbH | Dieselstraße 62 | 66763 Dillingen Phone: +49 (0) 68 319 733 0 | Fax: +49 (0) 68 319 733 45 | info@stahls.de | www.stahls.de... -
Seite 3: Vorwort
VORWORT Diese Bedienungsanleitung wurde anwenderfreundlich gestaltet. Lesen Sie sie sorgfältig und folgen Sie der Schritt-für-Schritt-Anleitung, um die besten Druckergebnisse zu erzielen. • Arbeiten Sie vorsichtig und vermeiden Sie den Kontakt mit der heißen Heizplatte. Dieser könnte zu ernsthaften Verbrennungen führen. •... -
Seite 4: Sicherheitshinweise
STAHLS' CLAM BASIC CAP SICHERHEITSHINWEISE Wichtige Sicherheitsvorschriften Wenn Sie Ihre Presse benutzen, sollten Sie immer folgende grundlegende Vorkehrungen beachten: • Lesen Sie die komplette Bedienungsanleitung durch bevor Sie die Presse in Gebrauch nehmen. • Verwenden Sie die Presse ausschließlich zum Bedrucken von Textilien oder anderen geeigneten Produkten, die keine wärmeempfindlichen Bestandteile enthalten und nicht mit chemischen... -
Seite 5: Detailabbildung
DETAILABBILDUNG Handgriff Druckeinstellknopf LED-Display Kappenspanner Sicherungsautomat EIN/AUS-Schalter Netzanschluß... -
Seite 6: Inbetriebnahme
• Der EIN/AUS-Schalter befindet sich an der Seite Ihrer Maschine. • Schalten Sie den Schalter auf EIN. Sollte sich Ihre Clam Basic Cap einmal von selbst abschalten, starten Sie sie neu, indem Sie den Schalter erst in die AUS-Position (O) und anschließend wieder in die EIN-Position (I) schalten. -
Seite 7: Bedienfelderklärung
BEDIENFELDERKLÄRUNG Digitales Display Tempertureinstellung Modusanzeige Zeiteinstellung Minus-Taste (-) Plus-Taste (+) Moduswahl Energieleistung: 240 Volt, 500 Watt Digitale Zeitsteuerung: 1-999 Sekunden Digitale Temperatursteuerung: 96-221°C Heizplattengröße: 9 cm x 16 cm Gewicht: ca. 13,5 kg TECHNISCHE DATEN... -
Seite 8: Temperatur- Und Zeiteinstellung
STAHLS' CLAM BASIC CAP TEMPERATUR- UND ZEITEINSTELLUNG Drücken Sie den Mode-Knopf unterhalb des LED-Displays. Die (SET)- und (TEMP)-Lämpchen neben dem Display leuchten auf und zeigen Ihnen an, dass Sie sich im Temperatureinstellmodus befinden. Mit der Minus-Taste (-) bzw. der Plus-Taste (+) regulieren Sie die Temperatur nach unten oder oben, bis die gewünschte Temperatur im Display angezeigt wird. -
Seite 9: Druck Einstellen
DRUCK EINSTELLEN Den Druckeinstellknopf finden Sie direkt unter Ihrer Bodenplatte. Stellen Sie den Anpressdruck mit Hilfe des Schraubgewindes ein. Drehen Sie es im Uhrzeigersinn, um den Druck zu erhöhen, und gegen den Uhrzeigersinn, um den Druck zu verringern. Sollten Sie mit dem eingestellten Anpressdruck nicht das gewünschte Druckergebnis erreichen, ver- ändern Sie den Anpressdruck, indem Sie erneut am Schraubgewinde drehen. -
Seite 10: Drucken / Pressen
STAHLS' CLAM BASIC CAP DRUCKEN / PRESSEN Wenn Ihre Presse die eingestellte Temperatur erreicht hat: • Ziehen Sie den Kappenspanner nach oben in Richtung Bediener und legen Sie die Kappe auf die untere Bodenplatte. • Ziehen Sie das Schweißband heraus und positionieren Sie die Kappe so, dass sie plan auf der Bodenplatte aufliegt wenn die Presse geschlossen wird. -
Seite 11: Elektrischer Schaltplan
ELEKTRISCHER SCHALTPLAN... -
Seite 12: Ce Zertifikat, Wee & Rohs
Im Sinne der EG-Maschinen-Richtlinie 98/37/EU, Anhang II A und der EG Niederspannungsrichtlinie 73/23 EWG, sowie der EG-EMV-Richtlinie 89/336. Wir als europäischer Importeur erklären, dass unser Produkt: Transferpresse zum Aufbügeln von Thermodrucken, Fabrikat: Clam Basic Cap in der gelieferten Ausführung folgende einschlägigen Bestimmungen – letzter Fassung – entsprechen. EMC Directive (2004/108/EC) & MDD Directive (93/42/EEC) - Seite 13 KONTAKT STAHLS’ Europe GmbH Dieselstraße 62 66763 Dillingen Germany Technischer Support & Kundenservice +49 (0) 68 31/97 33 0 Email info@stahls.de stahls.de...
