- Seite 1 IP-Relais Modul R-ET- 4 / 12 Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
9.1 Startseite ........................ 16 9.2 General Settings ....................16 9.3 Network Settings ....................17 9.4 HTTP & XML Access .................... 18 9.5 Relays ........................18 9.6 Bank Function ......................19 10 Wartung und Service ....................20 11 Außerbetriebnahme und Entsorgung ..............20 www.satelco.ch... -
Seite 3: Sicherheitshinweise
Das Gerät darf nur für die folgende Einsatzzwecke verwendet werden: – Schalten von Beleuchtungseinrichtungen – Steuern von Rollladen und Jalousien – Schalten kleinerer Lasten bis zur angegebenen Maximallast. (nur Ohmsche Lasten) Eine andersartige Verwendung des Gerätes ist nicht zulässig. www.satelco.ch... -
Seite 4: Inverkehrbringer
3 Inverkehrbringer / Hersteller Satelco AG Seestrasse 241 CH-8804 Au / Wädenswil Switzerland Tel: +41 (0) 44 787 06 07 Fax: +41 (0) 44 787 06 08 E-mail: satelco@satelco.ch Web: www.satelco.ch 4 Funktionsbeschreibung Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere... -
Seite 5: Abgebildete Komponenten

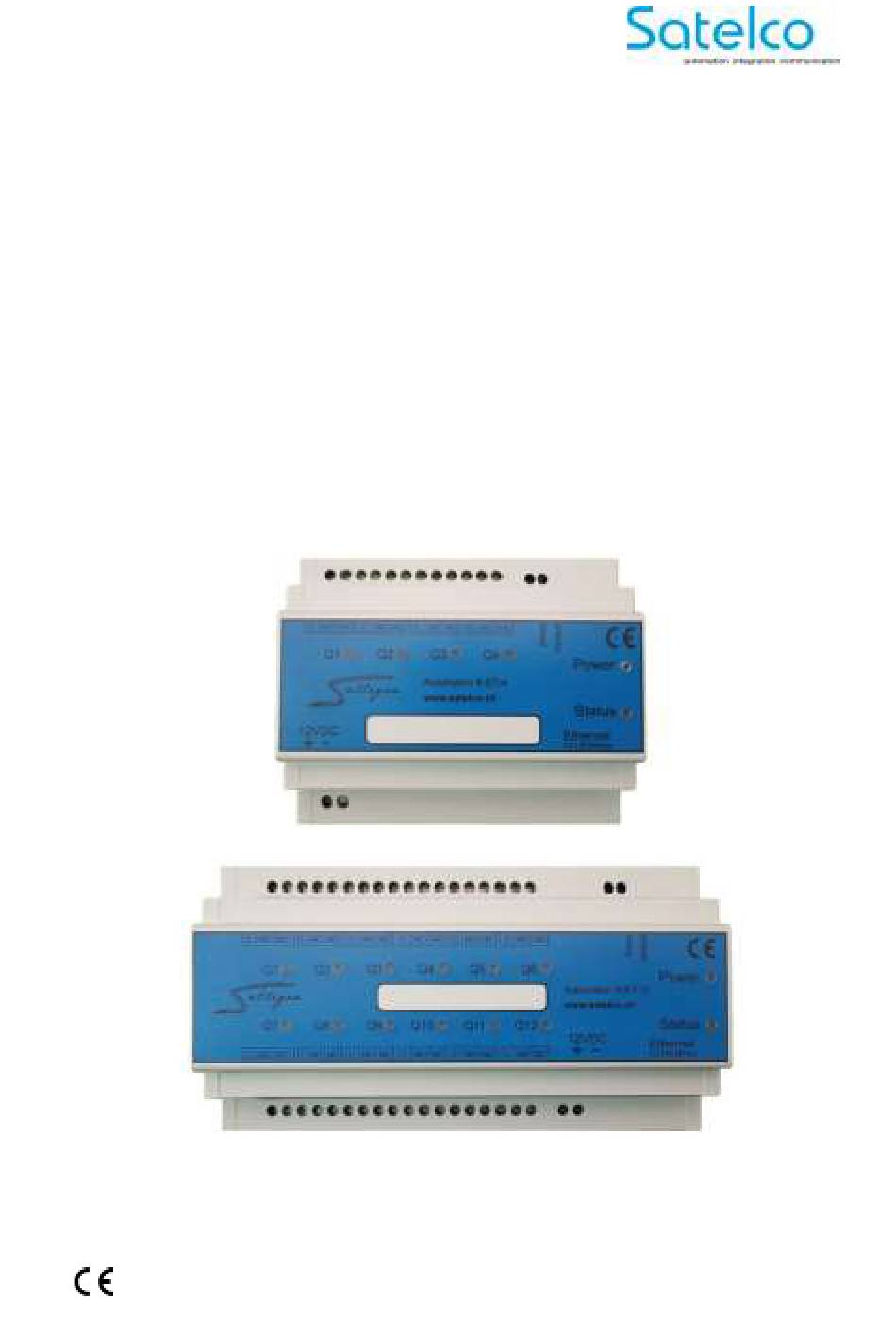

IP Relais R-ET-4 / R-ET-12 Anzeige Relais Q1 – Q4 / Q1– Q12 Power Anzeige Status Anzeige Netzwerkkabel * ± Spannungsversorgungsleitung 12 VDC, 10% * Taster „Reset“ Taster „Default“ (Werkseinstellung) *Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard- Lieferumfang www.satelco.ch... -
Seite 6: Technische Daten
16 A ( 20% ED) ED = Einschaltdauer (10 Min.) Protokolle und Zugriff HTTP Webserver, SNMP, DHCP Kompatibilität openHAB kompatibel Sallegra IOT (Internet Of Things) Spezifisches Gewicht 0,225 kg Schutzklasse II , IP21, EN 60529 Montage DIN-Schiene TS35, EN 50022 www.satelco.ch... -
Seite 7: Konformitätserklärung
Dokumenten übereinstimmt: EN 60745 EN 61000-4-2 / -4-3 / -4-4/ -4-5 / -4-6 / -4-11 EN 61000-6-2 / -6-3 EN 61131-2 Technische Unterlagen bei: Satelco AG Seestrasse 241 CH-8804 Au / Wädenswil Switzerland Thomas A. Theurer CEO Satelco 06.07.2017... -
Seite 8: Anschlussbelegung
(Öffner-Kontakt) Die Spannungsversorgung erfolgt über Schraubanschlüsse links unten am Gerät. Hierbei ist die Polarität zu beachten. Linke Schraubklemme +12 V, die rechte 0 V (GND). Als Ethernet-Kabel müssen Kabel eingesetzt werden, die der Kategorie „CAT 5e“ oder besser entsprechen. www.satelco.ch... -
Seite 9: Installation
Für einen sicheren Betrieb dürfen nur folgende Netzteile in Kombination mit diesem Gerät eingesetzt werden: Satelco 304651 12 VDC / 2 A Satelco 305027 12 VDC / 4 A 6.1 Bedeutung der Anzeigeelemente Über die in der Front integrierten Anzeigeelemente des IP-Relais, können verschiedene Zustände des Gerätes anzeigt werden. -
Seite 10: Laden Der Werkseinstellungen
192.168.0.100 • Standard-Passwort admin Unter www.satelco.ch kann im Download-Bereich der aktuelle „Sallegra Explorer“, ein Plattform-unabhängiges Software-Tool, heruntergeladen werden. Damit kann das Gerät im Netzwerk identifiziert, umkonfiguriert oder die Firmware des Gerätes aktualisiert werden. Die Geräte können ebenfalls über HTTP-GET-Befehle gesteuert werden. Die dazugehörige Syntax ist weiter unten aufgeführt. -
Seite 11: Syntax / Mögliche Befehle
8.1 Befehle um alle Daten/Status/Werte als XML zu empfangen Befehl: http://IP of device/current_state.xml?pw=admin Antwort des Gerätes auf diesen Befehl: <CurrentState> <Relay1> <Name>RELAY1</Name> <State>0</State> </Relay1> <Relay2> <Name>RELAY2</Name> <State>0</State> </Relay2> <Relay3> <Name>RELAY3</Name> <State>0</State> </Relay3> <Relay4> <Name>RELAY4</Name> <State>0</State> </Relay4> <Bank1> <BankStatus>disabled</BankStatus> <BankDir>stop</BankDir> </Bank1> <Bank2> <BankStatus>disabled</BankStatus> <BankDir>stop</BankDir> </Bank2> <MAC>xx:xx:xx:xx:xx:xx</MAC> </CurrentState> www.satelco.ch... -
Seite 12: Beispiel: Individuelle Werte Für Verschiedenen Ausgänge Definieren
Mögliche Werte der Relais: 0 oder 1 (0 = off, 1 = on) 8.4 Aktivieren des «Bank Modus» mit HTTP GET Relais 1 & Relais 2 gegeneinander verriegelt: http://IP of device /current_state.xml?pw=admin&BankStatus1=enabled Relais 3 & Relais 4 gegeneinander verriegelt: http://IP of device /current_state.xml?pw=admin&BankStatus2=enabled Mögliche Werte: enabled, disabled www.satelco.ch... -
Seite 13: Aktivieren Der Relais Im «Bank Modus» Mit Http Get
Setzen Relay in Bank1 auf "STOP": pw=admin&BankDir1=stop http://IP of device/current_state.xml? Setzen Relay in Bank2 auf "UP": pw=admin&BankDir2=up http://IP of device/current_state.xml? Setzen Relay in Bank2 auf "DOWN": pw=admin&BankDir2=down http://IP of device/current_state.xml? Setzen Relay in Bank2 auf "STOP": pw=admin&BankDir2=stop Werte BankDir BankDirN: up, stop, down (N=1...2) www.satelco.ch... -
Seite 14: Bedienung
Webinterface beschrieben. Abschließend müssen die jeweiligen Einstellungen mit „save“ abspeichert werden. 9.1 Startseite Nach den Aufrufen der IP-Adresse des Moduls wird man auf die Startseite weitergeleitet. 9.2 General Settings Im Menüpunkt „General Settings“ kann dem Gerät ein individueller Name zugewiesen werden. www.satelco.ch... -
Seite 15: Network Settings
Das Gerät kann die IP-Konfiguration von einem DHCP-Server beziehen oder eine statische Konfiguration verwenden. Bei einer Änderung der Einstellung ist das Gerät kurzzeitig nicht erreichbar. 9.4 HTTP & XML Access Hier können die Einstellungen für den HTTP bzw. XML Zugriff geändert werden. www.satelco.ch... -
Seite 16: Relays
Nachstehend wird der Zusammenhang zwischen Relais und „Bank Function“ über das Webinterface gezeigt. Wenn die „Bank Function“ aktiviert ist, sind (wie hier Relais 1 und 2) nicht über das Drop-Down-Schaltelement aktivierbar. Diese können nur mittels der UP / STOP / DOWN – Schaltflächen verwendet werden. www.satelco.ch... -
Seite 17: Wartung Und Service
Werfen Sie dieses Gerät nicht in den Hausmüll! Gemäss der Schweizerische Richtlinie VREG, SR 814.620 über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in Nationales Recht, müssen nicht mehr gebrauchsfähige Gerate getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Änderungen vorbehalten Version 01.10 / 07.07.2017 www.satelco.ch... - Seite 18 Notizen www.satelco.ch...
