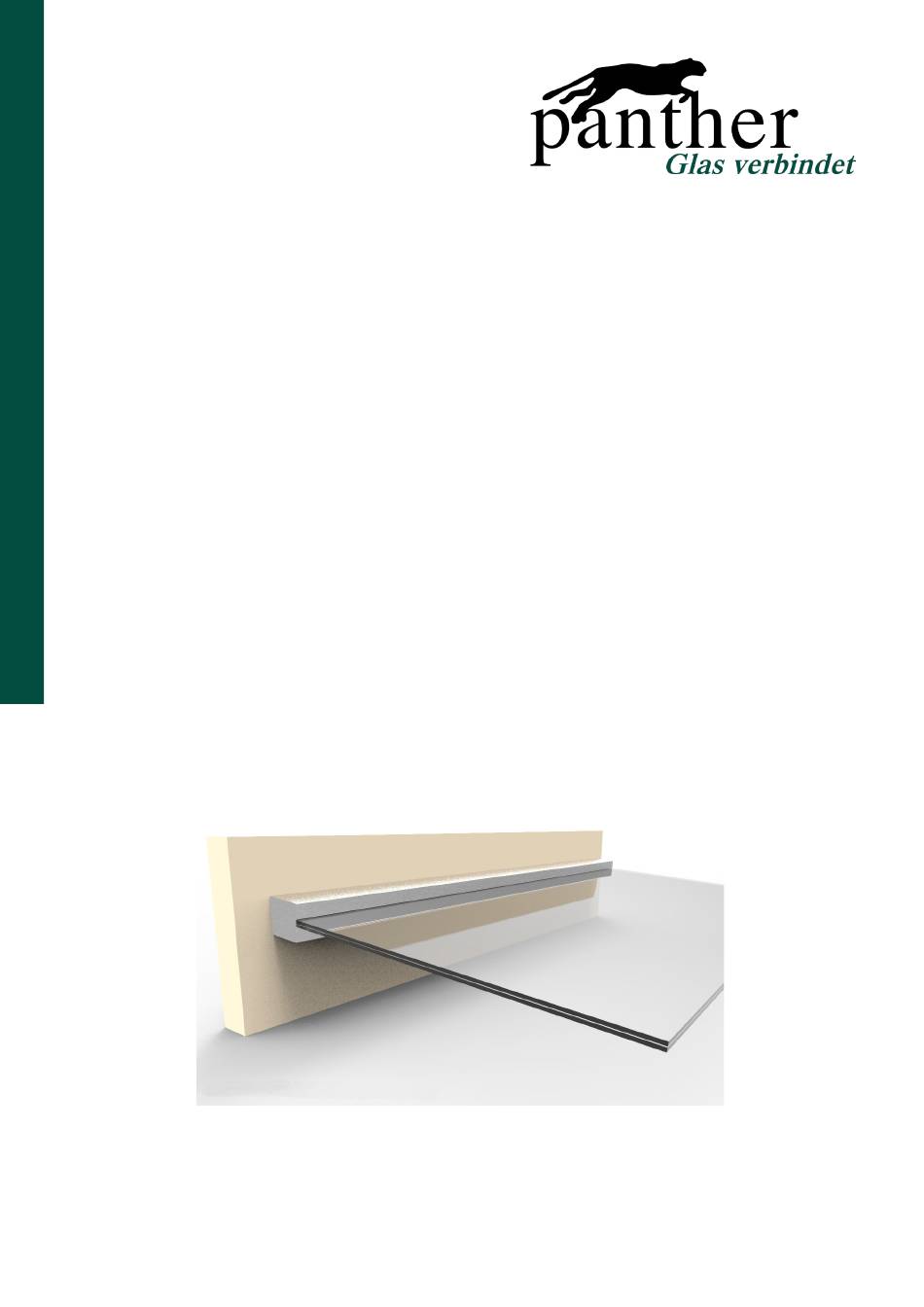

- Seite 1 Montageanleitung Glas-Vordach Plan D / Five Schritt für Schritt zum fertig montierten Glas-Vordach...
- Seite 2 ALLGEMEINES VORWORT Wir freuen uns, dass Sie sich für unser Produkt entschieden haben. Bitte prüfen Sie als erstes den Lieferumfang auf Vollständigkeit und kontrollieren die Maße Ihres Glases. LIEFER- Profil UMFANG • Profilkorpus (mit 0° oder 5° Neigung) PROFIL • Abdeckung oben (oval oder eckig) •...
- Seite 3 ALLGEMEINES VORWORT Legen Sie sich das passende Werkzeug zurecht. Je nach Größe des Vordaches sollten Sie mit 1-2 Helfern arbeiten. Beispielanwendung Plan D A. Zum Messen / Vorbereiten B. Zur Montage • Bohrmaschine • Stift zum Anzeichnen BENÖTIGEN • Zollstock •...
- Seite 4 WANDBEFESTIGUNG WICHTIGE Befestigungssysteme müssen auf den Baustoff der Wand abgestimmt sein. Je nachdem, ob Sie das Vordach am Mauerwerk, Holzständerwerk oder einer wärmegedämmten Fassade befestigen INFORMATION wollen, benötigen Sie entsprechendes Material. Zahlreiche Altbauten besitzen Dämmsysteme, wodurch auf dem Mauerwerk eine dicke Schicht Hartschaum oder Mineralwolle sitzt .
- Seite 5 WANDBEFESTIGUNG WÄRMEDÄMM- Bei einem tragenden Mauerwerk hinter der Wärmedämmung befestigen Sie die VERBUND- WDVS-Konsole mit dem 2-Komponen- SYSTEM ten-Kleber. Bitte kürzen Sie die Träger der Konsole passend zu Ihrem Wandaufbau. WÄRMEDÄMM- Bei einem Mauerwerk, das nicht die geforderte Tragkraft besitzt, befestigen VERBUND- Sie die WDVS-Konsole mit dem SYSTEM...
- Seite 6 ARBEITSSCHRITTE GRUNDLINIE Zeichnen Sie an der Wand mit Hilfe der Wasserwaage eine Horizontale ein, an der ANZEICHNEN das Profil angebracht werden soll. Höhe Wir empfehlen im Standard einen Abstand von 20 cm über der Haus- türoberkante. BOHRLÖCHER Legen Sie das Profil an der Linie an und markieren die Bohrlöcher mit einem Stift.
- Seite 7 ARBEITSSCHRITTE Bohren Sie mit einem 16er Steinbohrer LÖCHER die markierten Löcher in die Wand. BOHREN Saugen Sie dabei den Bohrstaub ab. Wärmedämmverbundsystem Bei wärmegedämmten Fassaden empfehlen wir einen 20er Bohrer. LÖCHER Pusten Sie die Löcher gründlich aus und saugen dabei den Bohrstaub ab. AUSPUSTEN SIEBHÜLSEN Schneiden Sie die Siebhülsen auf Länge...
- Seite 8 ARBEITSSCHRITTE ENTGRANTEN Entgranten Sie die Schnittstellen der Ge- windestange mit der Schleifmaschine. SIEBHÜLSEN Schieben Sie die Siebhülsen in die Bohr- löcher. Sie müssen bündig mit der Wand EINFÜHREN abschließen. KLEBER Bereiten Sie den 2-Komponenten-Kleber VORBEREITEN vor, indem Sie die Kartusche in die Pistole einlegen und die Spitze aufschrauben.
- Seite 9 ARBEITSSCHRITTE GEWINDE- Tragen Sie Kleber auf die Gewindestan- ge auf und drehen die Gewindestange STANGE dann langsam so tief wie möglich in das EINDREHEN Bohrloch ein. Den überschüssigen Kleber fangen Sie mit einem Papiertuch auf. GEWINDE- Klopfen Sie die Gewindestangen mit einem Gummihammer bis zum Anschlag STANGE EIN- ein.
- Seite 10 ARBEITSSCHRITTE nur bei Plan Five: DICHTUNG EINZIEHEN Drücken Sie die beiliegende Rundschnur- Dichtung in die Nut auf der Profil- Rückseite. PROFIL Montieren Sie zuerst die untere Profil- schiene. Klopfen Sie das Profil mit einem UNTEN Gummihammer fest, damit es bündig an AUFSETZEN der Wand sitzt.
- Seite 11 ARBEITSSCHRITTE LEUCHTEN LED-LICHT- Kleben Sie die LED-Lichtleiste an den Glasauflagesteg des oberen Profils. LEISTE EINSETZEN LED-LICHT- Schließen Sie den Trafo gemäß der beiliegenden Bedienungsanleitung am LEISTE AN- Strom an. SCHLIESSEN LED-SPOTS Setzen Sie die LED-Strahler in die vor- gebohrten Löcher der Profilabdeckung EINSETZEN (untere) ein.
- Seite 12 ARBEITSSCHRITTE PROFIL Sofern Sie ein Plan D Vordach mit der Glasstärke 17,52 mm einsetzen, erhal- 17,52MM GLAS ten Sie Zylinderkopf-Schrauben für den Zusammenbau. Schrauben Sie hiermit die obere Profil- hälfte locker an. PROFIL Sofern Sie ein Plan D Vordach mit der Glasstärke 21,52 mm einsetzen, erhalten 21,52 MM Sie Senkkopf-Schrauben für den Zusam-...
- Seite 13 ARBEITSSCHRITTE SICHERUNGS- Setzen Sie die Sicherungsstifte in das Profil und Glas ein. STIFTE Hinweis Nur wenn Glas und Profil exakt übereinander liegen, lassen sich die Sicherungsstifte problemlos ein- führen. FEST- Schrauben Sie das obere Profil nun fest. Arbeiten Sie dabei von einer Seite zur SCHRAUBEN anderen.
- Seite 14 WANDANSCHLUSS SILIKONIEREN Silikonieren Sie den Spalt zwischen Wand und Profil. Damit stellen Sie si- cher, dass kein Wasser hinter dem Profil herlaufen kann. Diese Empfehlung gilt vor allem bei starkt strukturierten Fassaden wie bei- spielsweise einer Klinker-Hauswand.
