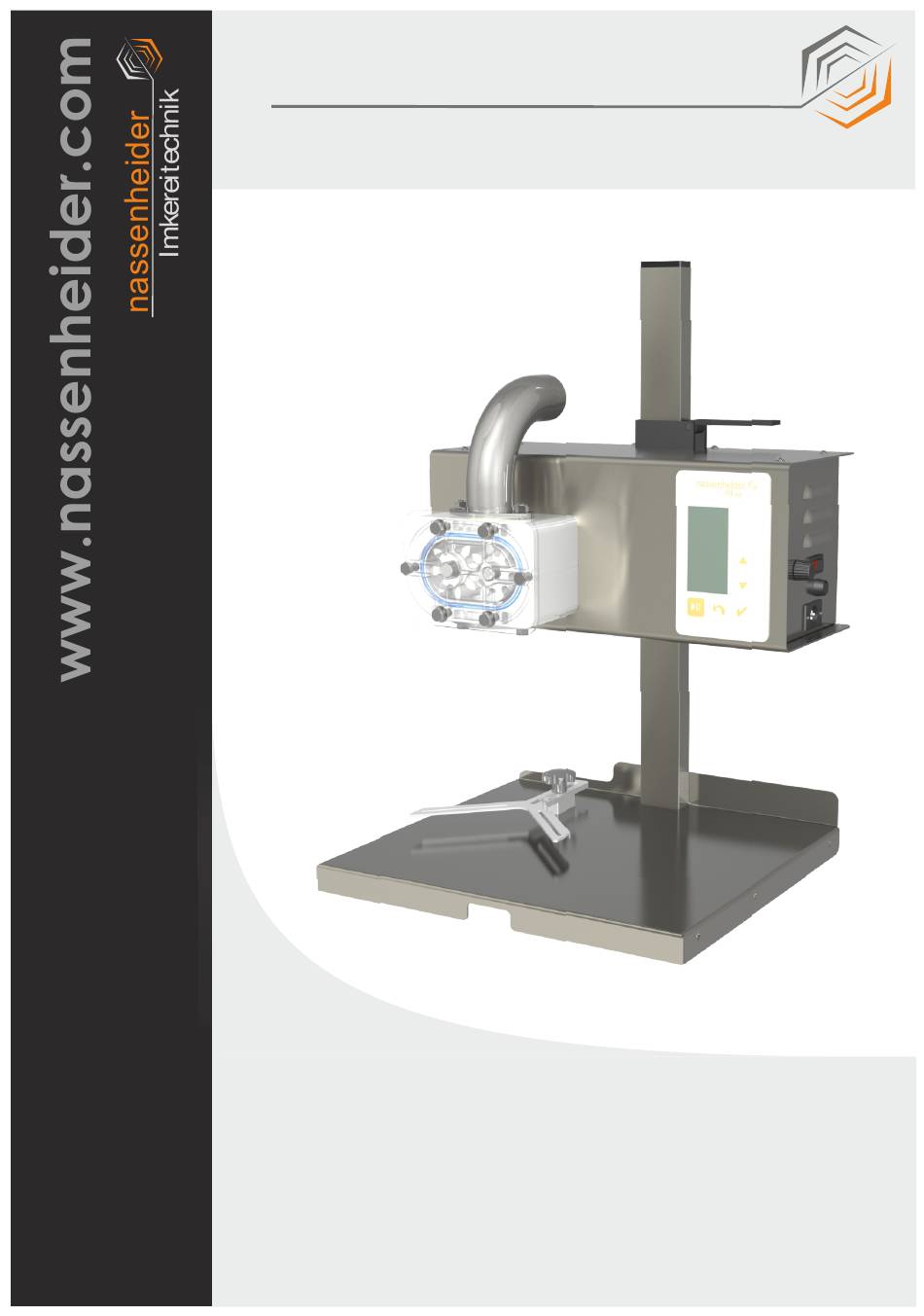

Abfüllmaschine Fill up 2 Visco

Imker - Grundausstattung

Handbuch

Inhaltszusammenfassung für Nassenheider Fill up 2 visco

Seite 1 Abfüllmaschine Fill up 2 Visco Imker - Grundausstattung Handbuch...
Seite 3 Handbuch Fill Up 2 visco fill up Inhaltsverzeichnis Vorwort Hersteller Lektüre und Einsatz des Handbuches Sicherheitshinweise Technische Details Vorgesehener Einsatz Technische Daten Sicherungen Anschlüsse am Antriebsmodul Vorbereitung zum Einsatz Allgemeine Hinweise Lieferumfang „Grundausstattung für Imker“ Art.- Nr. 301001 Auspacken/ Aufstellung Anpassung an die Glashöhe...
Seite 4 Handbuch Fill Up 2 visco fill up 10.3 Die Betriebsarten 10.4 Konfigurationsmenü/ SETUP 10.5 Externe Schalter 11 Wartung, Störungssuche und Reparatur 11.1 Wartung 11.2 Update der Gerätesoftware 11.3 Störungssuche 11.4 Support / Reparatur 11.5 Entsorgung Ihres Altgerätes 12 Garantie 13 EG - Konformitätserklärung...
Seite 5 Vorwort Lieber Kunde, wir danken Ihnen, dass Sie sich für unsere Abfüllmaschine "Nassenheider fill up 2 visco" entschieden haben. Ihr neues Gerät ist speziell auf die Anforderungen kleinerer bis mittlerer Imkereien sowie Le- bensmittel- und Kosmetikmanufakturen abgestimmt. Es wird Ihnen in den nächsten Jahren viel Arbeit abnehmen sowie Zeit und Geld einsparen.
Seite 6 Glauben Sie uns, es lohnt sich! Den beiliegenden „Schnellstart“ können Sie sich als Unterstützung im täglichen Betrieb neben die Maschine legen. Auf unserer Website www.nassenheider.com stehen Ihnen im Service-Bereich Handbücher in verschiedenen Sprachen zur Verfügung. Sicherheitshinweise Gefahr von Handverletzungen an den rotierenden Zahnrädern und der Motorachse! Deshalb bei Demontage das Gerät ausschalten und den Netzstecker ziehen.
Seite 8 Handbuch Fill Up 2 visco fill up Vorgesehener Einsatz Die Abfüllmaschine NASSENHEIDER fill up 2 visco pumpt und dosiert folgende Flüssigkeiten und Pasten: Dynamische Viskosität: (je nach einzusetzendem Pumpenkopf und Zubehör) 10³ bis 10 mPa*s (Dicke Öle, Sirupe, Mayonnaise, Honig, Joghurt, Frischkäse, Quark, Handcreme...) Temperaturbereich des Mediums: 0 bis 40°C (Zahnradpumpenkopf)
Seite 9 Handbuch Fill Up 2 visco fill up Anschlüsse am Antriebsmodul Abb. 2.4 Rechte Seite: rechte Seite linke Seite A - Drehknopf für Geschwindigkeitsregelung B - EIN/AUS- Kippschalter/Hauptschalter (ohne Beleuchtung) C - Anschlussbuchse für 24V-Stromversorgung (24 V Gleichstrom vom Netzteil Nr. 307014 oder vom 24V-Anschlußkabel Nr.
Seite 11 Handbuch Fill Up 2 visco fill up Allgemeine Hinweise Beim Auspacken der Maschine überzeugen Sie sich bitte, dass die Maschine keine Schäden aufweist und laut der folgenden Abbildung komplett ist. Sollte dies nicht der Fall sein, muss dies der Firma „Stefan Weiland Produktservice“ innerhalb von zwei Wochen mündlich oder schriftlich mitgeteilt werden.
Seite 12 Handbuch Fill Up 2 visco fill up Auspacken/ Aufstellung Abb. 3.3 - Aufstellung an einem geschlossenen, trockenen Ort - Arbeitstemperatur: 15 - 35°C - vor Inbetriebnahme das Gerät bitte eine Stunde akklimatisieren lassen um Schäden durch Kondenswasser- bildung zu vermeiden...
Seite 14 Handbuch Fill Up 2 visco fill up Ansaugen von oben aus einem Gefäß Abb. 4.1 Montage des Schlauches an Rohrbogen - Schlauch und Rohrbogen in heißes/kochendes Wasser (ca. 95°C) tauchen (Abb. 4.1) - nach Montage sofort mit der Schlauchschelle sehr fest ziehen, dabei aber darauf achten, dass der Schlauch nicht beschädigt wird.
Seite 15 Handbuch Fill Up 2 visco fill up Montage an einen Behälter mit Ventil Direktanschluss mittels Verbindungsrohr (Art.- Nr. 304013, oder 304015) und Scheibenventil (Art.- Nr. 304010, oder 304012). Der Behälter muss dann entsprechend erhöht aufgestellt werden. Anschluss über Schlauch mittels Rohrstutzen und Überwurfmutter (Art.- Nr.
Seite 16 Handbuch Fill Up 2 visco fill up Verarbeitung von anderen Flüssigkeiten (außer Honig) Jedes abzufüllende Medium erfordert die spezielle Auswahl unserer Komponenten nach dem Baukastenprinzip. Zur Auswahl stehen verschiedene Zahnräder und Pumpenköpfe wie der Impellerpumpenkopf und der Schlauch- pumpenkopf (Peristaltik- Prinzip) sowie unterschiedliche Abfülldüsen. Wir bera- ten Sie gern und konfigurieren Ihnen die Maschine für Ihr spezielles Medium.
Seite 18 Handbuch Fill Up 2 visco fill up Zahnrad- Pumpenkopf groß Abb. 6 Der Zahnradpumpenkopf (Abb. 6) kann mit verschiedenen Zahnrädern ausgeliefert werden: - schräg-verzahnt für Honig und pastöse Medien - gerade-verzahnt für geringer viskose Medien (Sirupe und Soßen) Zur Reinigung wird das Pumpenmodul von der Maschine getrennt (Abb.
Seite 19 Handbuch Fill Up 2 visco fill up Abfülldüsen Abb. 6.9 a Keildüse 22 mm Je nach abzufüllendem Medium liefern wir Ihnen die passenden Abfülldü- sen mit. Die korrekte Montage der Düsen wird Ihnen hier erläutert: Keildüse 22 mm weich (Art.-Nr. 306014), hart (Art.-Nr. 306015) (Abb.
Seite 20 Handbuch Fill Up 2 visco fill up 10 Bedienung 10.1 Haltbarkeit der Folientastatur Bitte achten Sie darauf, dass Sie die Tasten nicht mit dem Fingernagel bedienen und keine aggressiven Reinigungs- mittel benutzen! 10.2 Bedienung der Tastatur 10.3 Die Betriebsarten Die Betriebsarten werden im Hauptmenü...
Seite 21 Handbuch Fill Up 2 visco fill up Sie können zwischen verschiedenen Pumprichtungen wählen. Dazu markiert man den Pfeil mit der - Taste und verstellt ihn mittels der - Tasten. Danach wieder mit -Taste bestätigen. Hier kann man folgendes einstellen: Vorwärts kontinuierlich...
Seite 22 Handbuch Fill Up 2 visco fill up Wahl der Nennabfüllmenge/ Glasgröße: Die meisten gängigen Nennabfüllmengen (Glasgrößen) sind von uns vorprogrammiert. Sie erscheinen in der ersten Zeile des AUTO- Menüs und lassen sich folgendermaßen auswählen: Auswahl der Zeile mit den...
Seite 23 Handbuch Fill Up 2 visco fill up Abfüllen Ein Druck auf die -Taste (bzw. Bügel-, oder Fußschalter) startet einen einmaligen Füllvorgang. Nach Auswechseln des Glases erfolgt auf erneuten Druck die nächste Abfüllung. Wahl der Dichte des Mediums Die Maschine hat selbst keine eingebaute Waage. Sie misst über die Umdrehungen der Zahnräder das Volumen des abzufüllenden...
Seite 24 Handbuch Fill Up 2 visco fill up Rückzug Der Motor bewegt sich unmittelbar nach dem Stopp ein klein wenig rückwärts. Dies geschieht, um tropfenfrei abzufüllen. Der Rückzug zieht somit den letzten Tropfen Flüssigkeit an der Düse zurück und ver- schließt gleichzeitig die Abfülldüse.
Seite 25 Handbuch Fill Up 2 visco fill up 10.3.3 Zeitschaltuhr/ Cremehonig machen Eine weitere Anwendungsmöglichkeit der Abfüllmaschine ist die Be- nutzung zum Cremigrühren des Honigs. Hierfür empfiehlt sich der Betrieb der eingebauten Zeitschaltuhr. Die Temperatur des Honigs beim Cremigrühren sollte 20-25°C betragen.
Seite 26 EINHEIT: Auswahl der Einheit: Gramm g, Milliliter ml, Unze oz DICHTE: Vorauswahl der Dichte des abzufüllenden Mediums PUMPE: Auswahl des Pumpenkopfes Zahnrad: Großer Zahnradpumpenkopf (für Honig u.ä., Fill up 2 visco) IMPELLR: Impellerpumpenkopf Peris-1: Schlauchpumpenkopf klein Peris-2: Schlauchpumpenkopf groß ZUBEHÖR: Auswahl des angeschlossenen Zubehörs:...
Seite 27 Handbuch Fill Up 2 visco fill up 10.5 Externe Schalter Die externen Schalter werden alle in die 5- polige Buchse an der lin- ken Seite des Antriebsmoduls gesteckt. Der Bügelschalter (Art.- Nr. 307039, Abb. 7.4 a) wird so justiert, Abb.
Seite 28 über kann bei Bedarf mittels eines PC`s ein Update der Gerätesoftware vorgenommen werden. Bitte erkundigen sie sich auf unserer Webseite www.nassenheider.com oder telefonisch direkt bei uns, ob eine neue Software- Version vorliegt. Diese steht dann als Download inkl. einer Installationsanleitung zur Ver- fügung.
Seite 29 Durchflussgeschwindigkeit des Honigs im Schlauch an. Weitere Tips und Tricks: erhalten Sie auf unserer Homepage www.nassenheider.com unter Service → Antworten auf häufige Fragen FAQ. Unter Service finden Sie auch weitere technische Dokumente sowie Handbücher in vielen verschiedenen Sprachen zum Download.
Seite 30 Die Abfüllmaschine wurde für eine langjährige und nachhaltige Nutzung konstruiert. Alle Einzel- komponenten können auch nach vielen Jahren einzeln ausgetauscht werden. Dadurch werden Sie sich viele Jahre auf Ihre NASSENHEIDER Abfüllmaschine verlassen können. Wenn Ihre Maschine tatsächlich Ihre Lebensdauer erreicht hat, nehmen wir Sie gern kostenlos zur Entsorgung wieder zurück.
Seite 31 Handbuch Fill Up 2 visco fill up 13 EG - Konformitätserklärung Wir, Stefan Weiland Produktservice Leipziger Str. 33 01097 Dresden Deutschland erklären in alleiniger Verantwortung, dass unser Produkt NASSENHEIDER fill up 2 auf das sich diese Erklärung bezieht, mit folgenden Normen oder normativen Dokumenten übereinstimmt:...
Seite 32 Produktservice Stefan Weiland Leipziger Str. 33 01097 Dresden Deutschland Verkauf: +49 (0)351-89 66 91-01 E-Mail: info@nassenheider.com Support: +49 (0)351-89 66 91-05 Website: www.nassenheider.com Fax: +49 (0)351-89 66 91-99...
