Der Kalibrierungsbildschirm

Die folgenden Werte werden im Kalibrierungsbildschirm angezeigt:
A0 80.0 = identifiziert den analogen Kanal und zeigt den akzuellen Wert an (im Beispiel A0 Wert 80)
Scan = Werte des aktuellen Punkts in Volt des Kanals
Range = Maximaler Bereich der Werte die Sie dem Kanal zuweisen wollen. Details siehe unten.
Min = minimale Schwelle von der die Signalamplitude beginnt.
Max = maximale Schwelle wo die Signalamplitude endet.
Zero = Nullstellung des Kanals

Kalibrierung des Drosselklappensensors (TPS)

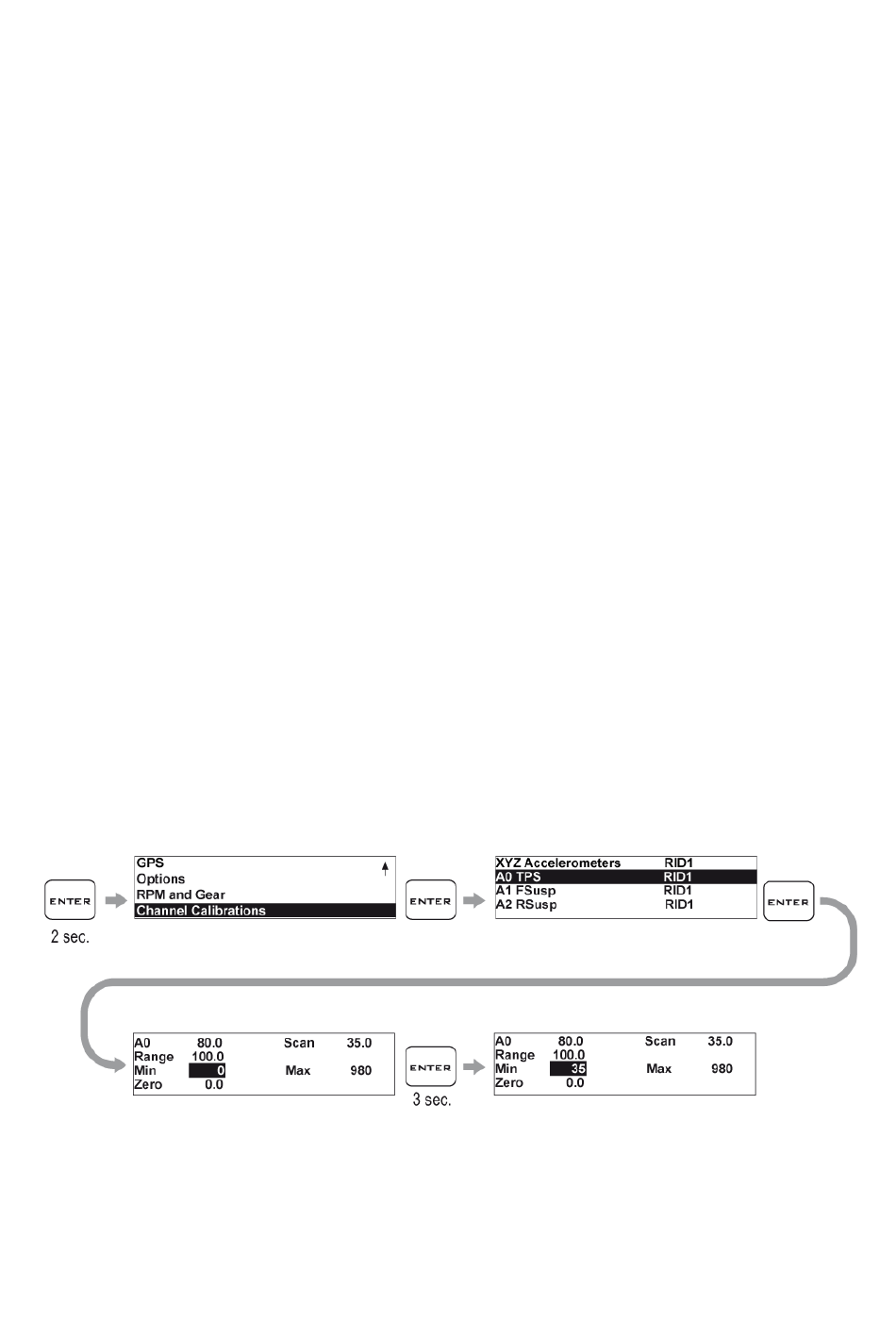

Begeben Sie sich zum TPS Calibration Menü
Range (Bereich)
Da die Drosselklappenöffnung in Prozent angegeben wird mit Werten zwischen 0% und 100% muss
der Bereich (Range) auf 100 gesetzt werden.
Min und Max
Nachdem Sie den Bereich festgelegt haben, kalibrieren Sie die Minimum und Maximum Werte, um
die tatsächliche Drosselklappenöffnung einzustellen.
Lassen Sie die Drosselklappe (Gasgriff) komplett geschlossen, um den Minimumwert zu erhalten.
Drücken Sie dann für 3 Sekunden die ENTER Taste wenn der jeweilige Wert aktiviert ist.
Der Wert der aktuell im Scan Feld angezeigt wird, wird dann als Minimumwert übernommen.
Markieren Sie jetzt das Maximum Feld und öffnen Sie die Drosselklappen (Gasgriff) vollständig, um
den Maximalwert zu erhalten. Drücken Sie wiederum die ENTER Taste für 3 Sekunden. Der Wert der
im Scan Feld angezeigt wird, wird dann als Maximalwert übernommen.
