Casablanca
METEOR (Pro)
Bedienelemente der Frontseite
4
Auf der Frontseite der Casablanca
METEOR- Geräte finden sich folgende Komponenten:
4

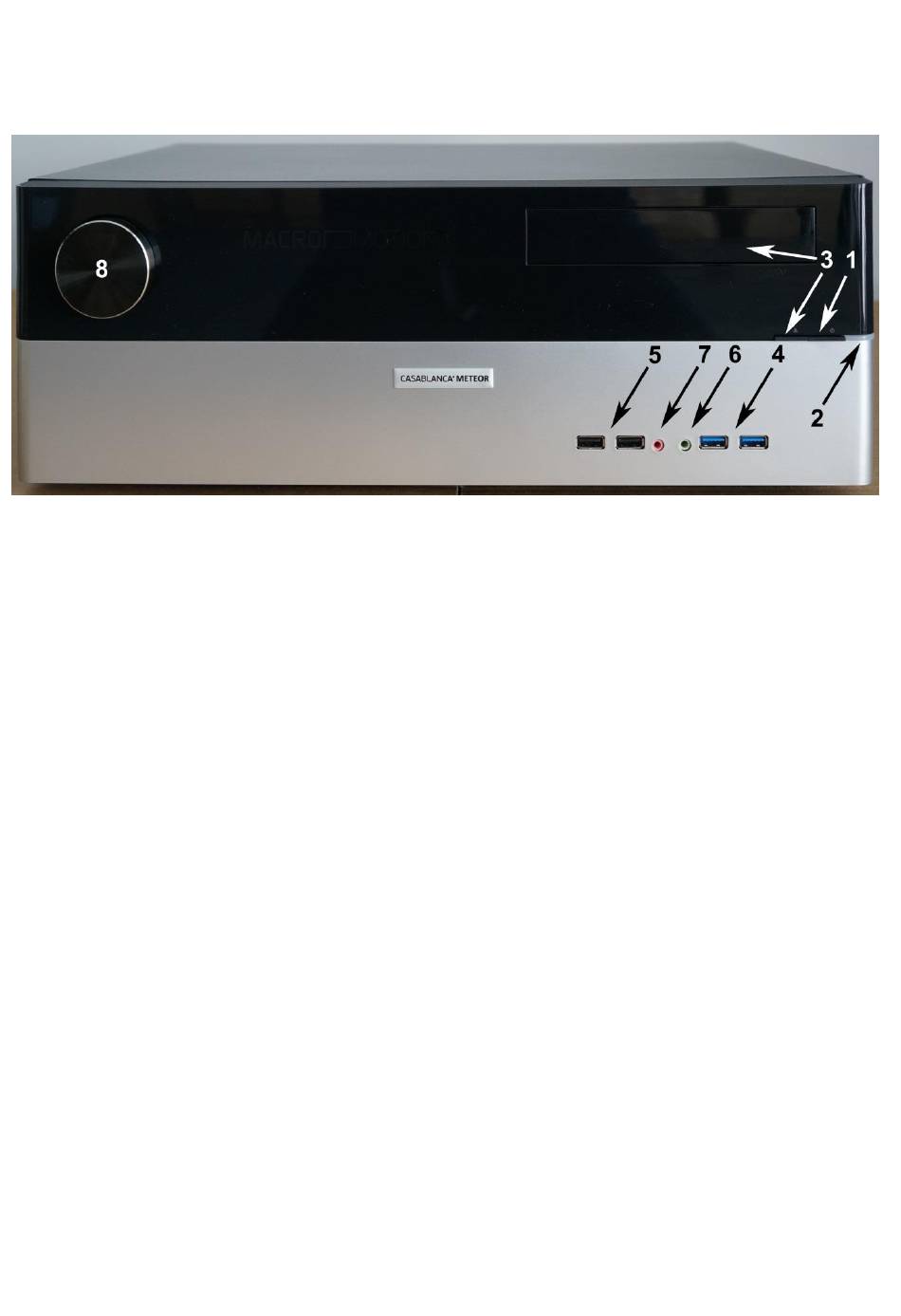

Frontansicht Casablanca
METEOR (Pro)
1. Ein-Schalter: Schaltet das Gerät ein.
2. Aktivitäts-Anzeige: Zeigt den Zustand (ein-aus) des Gerätes und die Festplatten-Aktivität an.
3. Blu-ray-Laufwerk: Druck auf den Auswurf-Knopf (unten) öffnet das Laufwerk (oben).
4. USB 3.0 Anschlüsse 1 und 2: Diese 9poligen Universal Serial Bus (USB)- Anschlüsse dienen zum Anschluss
von USB-3.0-Geräten (Mäuse, Trackballs, Tastaturen, externen Festplatten, USB-Sticks, Kartenlesern, etc. pp.).
5. USB 2.0 Anschlüsse 3 und 4: Diese 4poligen Universal Serial Bus (USB)- Anschlüsse dienen zum Anschluss
von USB-2.0-Geräten (Mäuse, Trackballs, Tastaturen, externen Festplatten, USB-Sticks, Kartenlesern, etc. pp.).
6. Kopfhörer-Ausgang: Hier lassen sich Kopfhörer anschließen, um den Systemton abzuhören.
7. Mikrofon-Eingang: An diese Buchse kann ein Mikrofon angeschlossen werden, um Aufnahmen für die
Nachvertonung zu erzeugen. Aufgrund der speziellen Anforderungen (hohe Impedanz) dieser Buchse ist die zu
erwartende Qualität mit „normalen" Studio-Mikrofonen eher gering. Wir empfehlen den Einsatz eines USB-
Mikrofones.
8. Lautstärke-Regler: Mit diesem Dreh-Regler lässt sich die System-Lautstärke einstellen.
