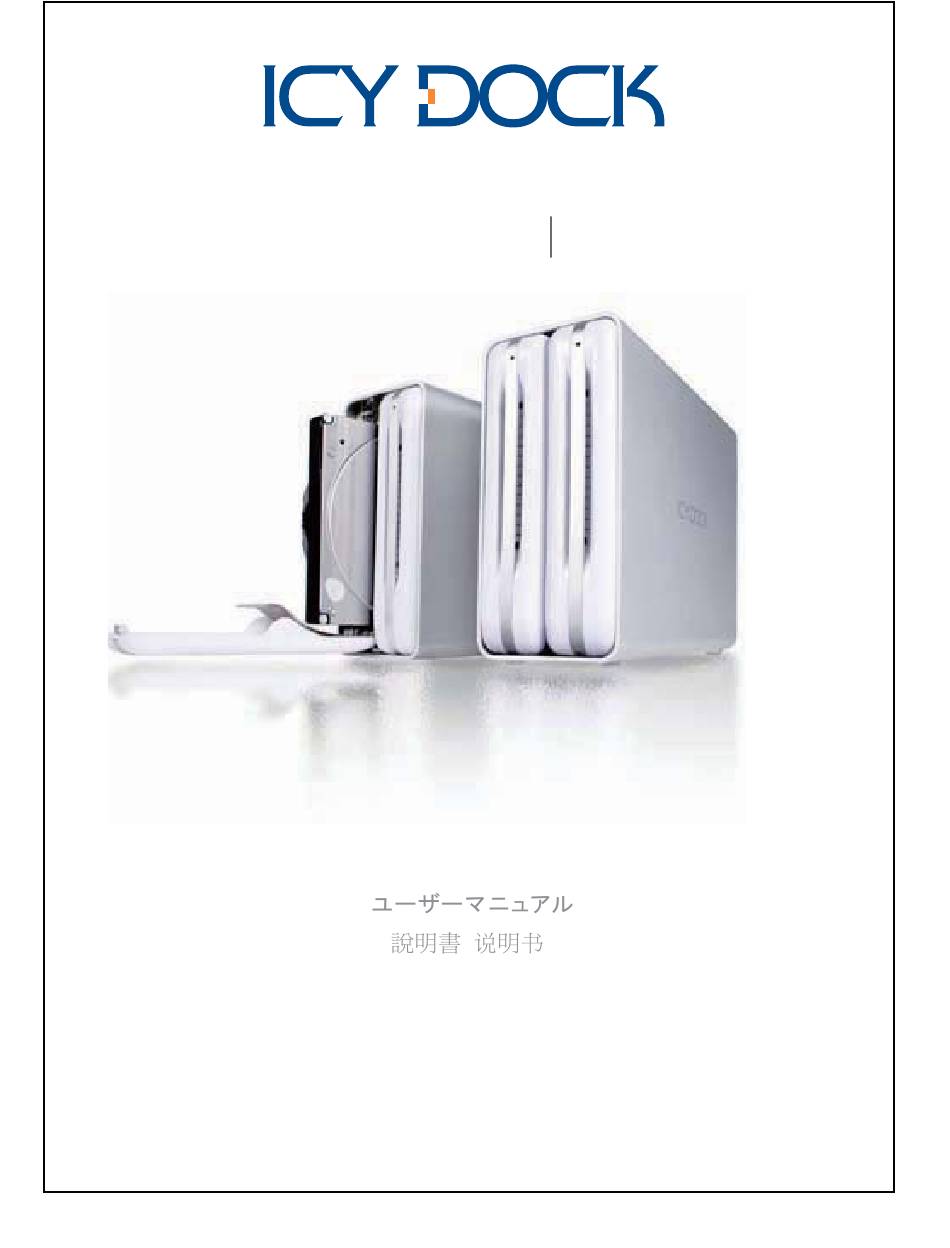

- Seite 1 MB662 Series 2 Bay RAID SATA Enclosure MB662USEB-2S MB662US-2S FireWire 800 & eSATA & USB 2.0 eSATA & USB 2.0 User Manual Manual de usuario...
- Seite 3 English Package Contents A. Standard Contents B. Other Contents MB662US-2S Series MB662 Series MB662USEB-2S Series eSATA Cable USB 2.0 Cable MB662 Device USB 2.0 Cable Fire Wire800 Cable (IEEE1394.B) User Manual Firewire 800 to 400 Cable (IEEE 1394. B to A) Power Adapter eSATA Cable Power cord...
- Seite 4 English Back Panel and Connection Information MB662USEB-2S RAID Setting RAID 0 FAST JBOD Firewire 800 Cable Fan Speed Control JBOD RAID 1 JBOD RAID 1 Firewire 800 to 400 RAID 0 RAID 0 USB 2.0 Cable Cable RAID 1 SAFE eSATA Cable Security Slot JBOD...
- Seite 5 English Please make sure to leave enough space surrounding the unit for air flow Drive Installation 1. Press the button located on 2. The front panel will open top of the unit to open the front from the top-side. panel. 3.Please check the position of 4.Insert the hard drive in the correct position, then close...
- Seite 6 English 5.Push to close the front panel, 6. Connect the power adapter. a "clip" sound will be heard once the front panel is secure LED Indication Information MB662US-2S LED Status LED Status HDD Idling Blue LED HDD Access Flashing Purple LED No HDD in Position LED blinking in Blue &...
- Seite 7 English MB662USEB-2S LED Status LED Status HDD Access Flashing White LED No HDD in Position Red LED HDD Failure Red LED Flashing White LED (Source Drive) Rebuilding / Verification LED blinking in Red & White (Target Drive) MB662US-2S RAID Setting Information 6-1.RAID Mode Description JBOD JBOD (NON-RAID): The two physical disks are read as two independent hard...
- Seite 8 English measure of data safety. It is simply a method of combining more than onephysical disk into one volume for greater overall capacity.Concatenation allows full use of the capacity of all disks in the array and most data can survive a disk failure. Only data on the failed disk and data that is partially written on the failed disk and and an operativedisk is lost.
- Seite 9 English recoverable from the other drive (the available capacity of one drive cannot exceed the available capacity of the other drive). SAFE 33 Safe 33 (Safe 33% + Big 67%): This setting will configure 33% of two identical capacity drives as RAID 1 SAFE and the rest of the drives space will be combined as BIG configuration.
- Seite 10 English JBOD JBOD RAID 1 RAID 0 JBOD (Concatenation): When disks are concatenated, their capacities are combined and data is written to the primary disk in the array until is it full, andthen to successive disks. Concatenation provides no performance advantage or added measure of data safety.
- Seite 11 English Safe (RAID 1 Mode)： The two physical drives are “mirrored” so that one single logical volume mounts on the desktop. All of the data on one drive will be recoverable from the other drive (the available capacity of one drive cannot exceed the available capacity of the other drive).
- Seite 12 English than 2TB. 8. The MB662USEB-2S will only work with two hard drives, regardless of which mode. We also strongly recommend the use of identical hard drives for any RAID configuration. Caution: Changing the RAID mode will erase the data stored on the MB662 series.
- Seite 13 English 3. Use the flat-blade to depress the reset button. The LED blink to confirm the RAID mode change. 4. Reformat the drives. 5. If one of the drive fails in RAID 1 mode, switch off the device and replace the failed drive with working identical hard drive.
- Seite 14 Deutsch Lieferumfang A. Standard Inhalt B. Sonstiger Inhalt MB662US-2S Serie MB662 Series MB662USEB-2S Serie eSATA Kabel USB 2.0 Kabel Gerät MB662 USB 2.0 Kabel FireWire 800 Kabel (IEEE1394.B) Betriebsanleitung Netzeil eSATA Kabel Stromkabel Frontblende LED-Anzeige B. Frontklappe MB662USEB-2S HDD- Zugriff: Weiße LED Wiederherstellen: Rot &...
- Seite 15 Deutsch Rückseite und Verbindungsinformationen MB662USEB-2S RAID-Einstellung RAID 0 FAST JBOD JBOD RAID 1 JBOD RAID 1 RAID 0 RAID 0 USB 2.0 Kabel RAID 1 SAFE eSATA Kabel Öffnung für Sicherheitskabel JBOD RAID 1 RAID-Auswahl-Schalter RAID 0 JBOD RAID1 RAID0 RAID Setting Ein- / Ausschalter Stromadapter...
- Seite 16 Deutsch Hinweis: Bitte stellen Sie sicher, dass das Gerät genug Raum zur Luftzirkulation hat. Laufwerksinstallation 1. Drücken Sie den Knopf oben Die Frontklappe öffnet sich am Gerät um die Frontklappe von oben. zu öffnen. 3.Überprüfen Sie bitte im Laufwerk die Position des 7+ 15Pin SATA Anschlusses bevor Sie das 3.5"...
- Seite 17 Deutsch 6. Schließen Sie das Stromkabel Information zur LED Anzeige MB662US-2S Status-LED Status-LED HDD-Leerlauf (Idle) Blaue LED HDD-Zugriff Violett blinkende LED Keine HDD in Position Blau & rot blinkende LED Blau & rot blinkende LED HDD-Fehler Violett blinkende LED (Quelllaufwerk) Wiederherstellen Rot &...
- Seite 18 Deutsch MB662USEB-2S Status-LED Status-LED HDD-Zugriff Weiß blinkende LED Keine HDD in Position Rote LED HDD-Fehler Rote LED Weiß blinkende LED (Quelllaufwerk) Wiederherstellen / Verifizierung Rot & weiß blinkende LED (Ziellaufwerk) MB662US-2S RAID Einstellungsinformationen 6-1. RAID-Modus Beschreibung JBOD JBOD (NON-RAID): Die beiden Laufwerke werden als zwei unabhängige Laufwerke in einem Gehäuse gelesen, so dass sich zwei Datenträger auf dem Desktop befinden.
- Seite 19 Deutsch Mehr Leistungsvorteil oder ein an Datensicherheit. Es ist lediglich eine simple Methode um mehrere Laufwerke in einem zusammenzufassen um die allgemeine Kapazität zu erhöhen. Die Verknüpfung erlaubt die Nutzung der vollen Kapazität sämtlicher Laufwerke und der Großteil der Dateien kann einen Laufwerksausfall überstehen.
- Seite 20 Deutsch einziger Datenträgerauf dem Desktop vorhanden ist. Sämtliche Dateien eines Laufwerks sind somit vom anderen Laufwerk aus wiederherstellbar (die verfügbare Speicherkapazität eines Laufwerks kann die eines anderen Laufkwerks nicht übersteigen). SAFE 33 SAFE 33 ( SAFE 33% + BIG 67%): Diese Einstellung konfiguriert 33% zweier identischer Laufwerke als RAID 1 SAFE und verbindet den restlichen freien Speicher als BIG Konfiguration.
- Seite 21 Deutsch JBOD JBOD RAID 1 RAID 0 JBOD (Datenverknüpfung)：Wenn Laufwerke verknüpft sind werden deren S peicher vereint und Dateien auf das Primäre Laufwerk geschrieben bis dieses voll ist, danach auf sekundäre Laufwerke. Die Verknüpfung bietet keinen Leist ungsvorteil oder ein Mehr an Datensicherheit. Es ist lediglich eine simple Meth ode um mehrere Laufwerke in zu einem Laufwerk zusammenzufassen und da durch die allgemeine Kapazität zu erhöhen.
- Seite 22 Deutsch RAID 1 SAFE JBOD RAID 1 RAID 0 SAFE (RAID 1 Modus): Die beiden Laufwerke werden “gespiegelt”, sodass ein einziger Datenträger auf dem Desktop vorhanden ist. Sämtliche Dateien eines Laufwerks sind somit vom anderen Laufwerk aus wiederherstellbar (die verfügbare Speicherkapazität eines Laufwerks kann die eines anderen Laufwerks nicht übersteigen).
- Seite 23 Bitte stellen Sie sicher, dass für Laufwerke / RAID-Volumen größer als 2TB ein 64Bit-Betriebssystem verwendet wird. Warnung: Ein Wechsel des RAID-Modus löscht gespeicherte Dateien der MB662 Serie. Sichern Sie Dateien vor dem wechseln des RAID Modus. MB662US-2S Setup Schließen Sie das Stromkabel an einer Steckdose und dem MB662US-2S an.
- Seite 24 Deutsch 1. Wählen Sie “Sicheres entfernen” der MB662US-2S Volumen von Ihrem Computer. Schalten Sie das MB662US-2S nicht aus. Stellen Sie den RAID-Modus mit einem Schlitz-Schraubendreher ein indem Sie den RAID-Auswahl-Schalter nach oben oder unten stellen. Drücken Sie die Reset-Taste mit einem Schlitz-Schraubendreher. Die LED bestätigt den Wechsel des RAID-Modus.
- Seite 25 MB662US-2S Series MB662 Series MB662USEB-2S Series MB662USEB-2S MB662US-2S...
- Seite 26 MB662USEB-2S RAID 0 FAST JBOD JBOD RAID 1 JBOD RAID 1 RAID 0 RAID 0 RAID 1 SAFE JBOD RAID 1 RAID 0 JBOD RAID1 RAID0 RAID Setting MB662US-2S SAFE 50 SAFE 33 RAID 1 JBOD SAFE RAID 0 FAST...
- Seite 29 JBOD...
- Seite 30 RAID 0 FAST RAID 1 SAFE SAFE 33...
- Seite 31 SAFE 50 JBOD JBOD RAID 1 RAID 0...
- Seite 32 RAID 0 FAST JBOD RAID 1 RAID 0 RAID 1 SAFE JBOD RAID 1 RAID 0...
- Seite 36 MB662US-2S Series MB662 Series MB662USEB-2S Series MB662USEB-2S MB662US-2S...
- Seite 37 MB662USEB-2S RAID 0 JBOD FAST JBOD RAID 1 JBOD RAID 1 RAID 0 RAID 0 RAID 1 SAFE JBOD RAID 1 RAID 0 JBOD RAID1 RAID0 RAID Setting MB662US-2S SAFE 50 SAFE 33 RAID 1 JBOD SAFE RAID 0 FAST...
- Seite 40 JBOD...
- Seite 41 RAID 0 FAST RAID 1 SAFE SAFE 33...
- Seite 42 SAFE 50 JBOD JBOD RAID 1 RAID 0 RAID 0 FAST JBOD RAID 1 RAID 0...
- Seite 43 RAID 1 SAFE JBOD RAID 1 RAID 0...
- Seite 46 MB662US-2S Series MB662 Series MB662USEB-2S Series MB662USEB-2S MB662US-2S...
- Seite 47 MB662USEB-2S RAID 0 JBOD FAST JBOD RAID 1 JBOD RAID 1 RAID 0 RAID 0 RAID 1 SAFE JBOD RAID 1 RAID 0 JBOD RAID1 RAID0 RAID Setting MB662US-2S SAFE 50 SAFE 33 RAID 1 JBOD SAFE RAID 0 FAST...
- Seite 50 JBOD...
- Seite 51 RAID 0 FAST RAID 1 SAFE SAFE 33...
- Seite 52 SAFE 50 JBOD JBOD RAID 1 RAID 0 RAID 0 FAST JBOD RAID 1 RAID 0...
- Seite 53 RAID 1 SAFE JBOD RAID 1 RAID 0...
- Seite 56 Design 650142 VER 1.0...
