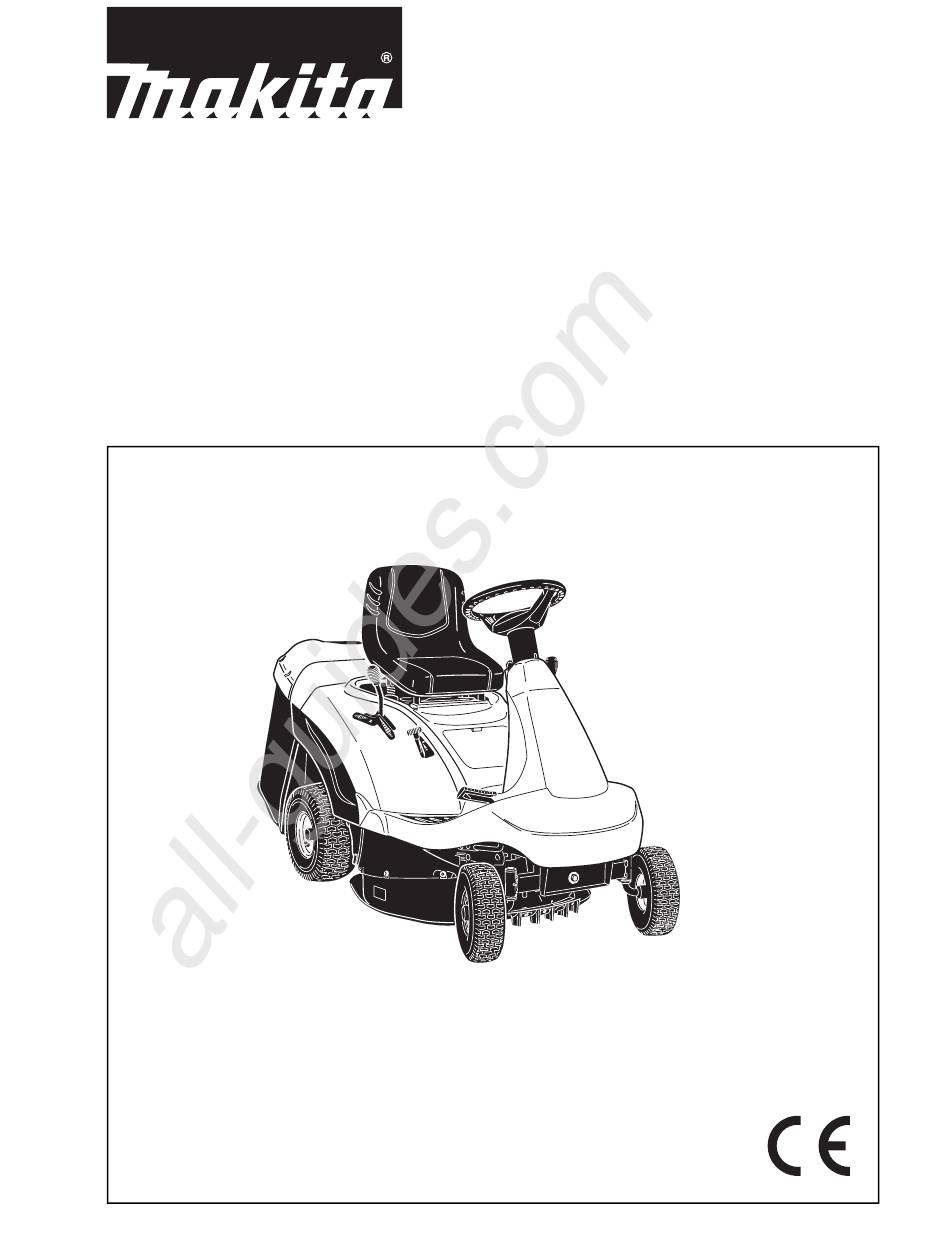

  • Seite 1 All manuals and user guides at all-guides.com Betriebsanleitung Manuel d’utilisation Operator’s manual Manuale di istruzioni Manual de instrucciones PRM0700...

  • Seite 3: Einführung

    All manuals and user guides at all-guides.com EINFÜHRUNG DE 1 EINFÜHRUNG Sehr geehrte Kundin, sehr geehrter Kunde, Wir danken Ihnen, dass Sie unseren Produkten den Vorzug gegeben haben und wün- schen Ihnen, dass Ihnen der Gebrauch Ihrer neuen Maschine “Rider” Freude macht und Ihren Erwartungen vollkommen entspricht.

  • Seite 4: Inhaltsverzeichnis

    All manuals and user guides at all-guides.com DE 2 INHALT INHALT 1. SICHERHEITSVORSCHRIFTEN .................. 3 Enthält die Vorschriften zum sicheren Gebrauch der Maschine 2. KENNZEICHNUNG DER MASCHINE UND IHRER BAUTEILE ........7 Erläutert, wie die Maschine und ihre wesentlichen Bauteile gekennzeichnet sind 3.

  • Seite 5: Sicherheitsvorschriften

    All manuals and user guides at all-guides.com SICHERHEITSVORSCHRIFTEN DE 3 1. SICHERHEITSVORSCHRIFTEN WIE IST DAS HANDBUCH ZU LESEN Außer den Modellen, die sich durch ihre Ausstattung und die verwendeten, nicht in allen Verkaufsgebieten verfügbaren Zubehörteile unterscheiden, sind in diesem Handbuch sowohl die Maschine mit mechanischem Antrieb, als auch die mit hydrostatischem Antrieb beschrieben.

  • Seite 6: Vorbereitende Massnahmen

    All manuals and user guides at all-guides.com DE 4 SICHERHEITSVORSCHRIFTEN 6) Keine Mitfahrer befördern. 7) Der Fahrer muss die Fahranweisungen genau beachten, insbesondere: – er darf sich während der Arbeit mit der Maschine nicht ablenken lassen und muss die not- wendige Konzentration behalten;...

  • Seite 7: Wartung Und Lagerung

    All manuals and user guides at all-guides.com SICHERHEITSVORSCHRIFTEN DE 5 7) Schalten Sie das Messer aus, bevor Sie Flächen, die nicht mit Gras bewachsen sind, über- queren und bringen Sie die Schneideplatte in die oberste Stellung. 8) Benutzen Sie niemals die Maschine als Rasenmäher, wenn die Schutzeinrichtungen beschä- digt oder der Auffangsack oder das Prallblech nicht angebracht sind.
  • Seite 8 All manuals and user guides at all-guides.com DE 6 SICHERHEITSVORSCHRIFTEN SICHERHEITSSCHILDER Bitte seien Sie bei der Benutzung Ihrer Maschine vorsichtig. Aus diesem Grund haben wir an der Maschine Schilder mit Symbolen angebracht, die Sie auf die wichtigsten Vorsichtsmaßnahmen hinweisen. Diese Schilder sind als wesentli- cher Bestandteil der Maschine anzusehen.

  • Seite 9: Kennzeichnung Der Maschine Und Ihrer Bauteile

    All manuals and user guides at all-guides.com KENNZEICHNUNG DER MASCHINE UND IHRER BAUTEILE DE 7 2. KENNZEICHNUNG DER MASCHINE UND IHRER BAUTEILE KENNZEICHNUNG DER MASCHINE Das Schild unter dem Fahrersitz enthält die wesentlichen Daten und die Seriennummer (6) jeder Maschine. 1.
  • Seite 10 All manuals and user guides at all-guides.com DE 8 KENNZEICHNUNG DER MASCHINE UND IHRER BAUTEILE 13. Auswurfkanal: ist das Verbindungselement zwischen Mähwerk und Auffangsack. 14. Auffangsack: außer der Funktion, das gemähte Gras einzusammeln, kommt dem Auffangsack eine Sicherheitsfunktion zu. Er verhindert, dass eventuell durch das Messer aufgenommene Gegenstände weit von der Maschine weggeschleudert wer- den.

  • Seite 11: Auspacken Und Zusammenbau

    All manuals and user guides at all-guides.com AUSPACKEN UND ZUSAMMENBAU DE 9 3. AUSPACKEN UND ZUSAMMENBAU Aus Gründen der Lagerung und des Transports werden einige Bauteile der Maschine nicht in der Fabrik eingebaut, sondern müssen nach Entfernung der Verpackung montiert werden.

  • Seite 12: Einbau Des Lenkrads

    All manuals and user guides at all-guides.com DE 10 AUSPACKEN UND ZUSAMMENBAU positionieren und mit dem Bügel (6) und der dazugehörigen Mutter (7) befestigen. Die drei roten Kabel (8) am positiven Pol (+) und die drei schwarzen Kabel (9) am negati- ven Pol (–) anschließen.

  • Seite 13: Einbau Des Sitzes

    All manuals and user guides at all-guides.com AUSPACKEN UND ZUSAMMENBAU DE 11 EINBAU DES SITZES Den Sitz (1) auf der Platte (2) mit den Schrau- ben (3) montieren. MONTAGE DES AUFFANGSACKS 4 - 5 Zuerst ist der Rahmen zu montieren, wobei der obere Teil (1) einschließlich der Öffnung mit dem unteren Teil (2) unter Verwendung der mitgelieferten Schrauben und Muttern (3) in der angegebenen Reihenfolge zu verbinden ist.
  • Seite 14 All manuals and user guides at all-guides.com DE 12 AUSPACKEN UND ZUSAMMENBAU die Kunststoffprofile über die Rohre des Rah- mens stülpen. Den Griff (8) in die Bohrungen der Abdeckung (9) einsetzen, alles mit den Schrauben (10) in der angegebenen Reihenfolge am Rahmen befestigen und die Montage mit den vier vor- deren und hinteren selbstschneidenden Schrauben (11) vervollständigen.

  • Seite 15: Bedienungseinrichtungen Und Kontrollinstrumente

    All manuals and user guides at all-guides.com BEDIENUNGSEINRICHTUNG UND KONTROLLINSTRUMENTE DE 13 4. BEDIENUNGSEINRICHTUNG UND KONTROLLINSTRUMENTE 1. L ENKRAD Steuert die Lenkung der Vorderräder. 2. G ASHEBEL Regelt die Drehzahl des Motors. Die Positionen sind durch ein Schild mit folgenden Sym- bolen angezeigt: Position «CHOKE»...
  • Seite 16 All manuals and user guides at all-guides.com DE 14 BEDIENUNGSEINRICHTUNG UND KONTROLLINSTRUMENTE Beim Fahren wählt man eine Position zwischen «LANGSAM» und «SCHNELL»; während des Mähens ist es angebracht, den Gashebel auf «SCHNELL» zu stellen. 3. H EBEL DER ESTSTELLBREMSE Die Feststellbremse verhindert, dass sich die Maschine in Parkstellung bewegt. Sie muss vor dem Absteigen von der Maschine stets angezogen werden.
  • Seite 17 All manuals and user guides at all-guides.com BEDIENUNGSEINRICHTUNG UND KONTROLLINSTRUMENTE DE 15 Wenn das Messer eingeschaltet wird, ohne dass die vorgesehenen Sicherheitsbedingun- gen erfüllt sind, schaltet sich der Motor aus (siehe Seite 26). Beim Ausschalten des Messers (Position «A») wird gleichzeitig ein Bremsvorgang aus- gelöst, der die Rotation innerhalb von fünf Sekunden zum Stillstand bringt.
  • Seite 18 All manuals and user guides at all-guides.com DE 16 BEDIENUNGSEINRICHTUNG UND KONTROLLINSTRUMENTE ➤ Bei Modellen mit hydrostatischem Antrieb: 21. B REMSPEDAL Bei Modellen mit hydrostatischem Antrieb übt das Pedal ausschließ- lich die Funktion der Bremse aus, die auf die Hinterräder wirkt. 22.

  • Seite 19: Gebrauchsanweisung

    All manuals and user guides at all-guides.com GEBRAUCHSANWEISUNG DE 17 5. GEBRAUCHSANWEISUNG GEFAHR! SEIEN SIE SICH STETS BEWUSST, DASS DER BENUTZER IMMER FÜR DRITTEN ZUGEFÜGTE SCHÄDEN VERANTWORTLICH IST. Ehe die Maschine verwendet wird, sind die in Kapitel 2 wiedergegebenen Sicherheitsvor- schriften zu lesen.
  • Seite 20 All manuals and user guides at all-guides.com DE 18 GEBRAUCHSANWEISUNG Bei abgestelltem Motor den Stand des Motoröls messen; er muss zwischen den Kerben MIN und MAX des Messstabs liegen. Unter Verwendung eines Trichters den Tank mit Kraftstoff füllen. Dabei ist darauf zu ach- ten, dass der Tank nicht ganz gefüllt wird.
  • Seite 21 All manuals and user guides at all-guides.com GEBRAUCHSANWEISUNG DE 19 INBAU DES USWURFSCHUTZES UFFANGSACK ODER RALLBLECH ACHTUNG! Niemals die Maschine ohne eingebauten Auswurfschutz verwen- den! Die bewegliche Abdeckung (1) anheben und den Sack durch Einführen der zwei Gelenkstifte (2) in die Ösen der Halterung (3) einhängen.

  • Seite 22: Anlassen Und Fahren

    All manuals and user guides at all-guides.com DE 20 GEBRAUCHSANWEISUNG 5.2 ANLASSEN UND FAHREN NLASSEN GEFAHR! Das Anlassen hat im Freien oder an einem gut belüfteten Ort zu erfolgen! MAN MUSS SICH IMMER BEWUSST SEIN, DASS DIE ABGASE DES MOTORS GIFTIG SIND! Vor dem Anlassen des Motors: –...
  • Seite 23 All manuals and user guides at all-guides.com GEBRAUCHSANWEISUNG DE 21 (siehe Seite 26). Wenn man in diesem Fall den Zündschlüssel einige Sekunden lang in Stellung «STARTEN» festhält, beginnt die Kontrolllampe zu blinken. AHREN DER ASCHINE ACHTUNG! Die Maschine ist zum Fahren auf öffentlichen Straßen nicht zugelassen.

  • Seite 24: Gras Mähen

    All manuals and user guides at all-guides.com DE 22 GEBRAUCHSANWEISUNG plötzliches Einlegen des Antriebs auf die Räder ein Aufbäumen und den Verlust der Kontrolle über das Fahrzeug verursacht. REMSUNG ➤ Bei Modellen mit mechanischem Antrieb: Zum Bremsen ist das Pedal voll durchzutreten. Zuerst vermindert man jedoch die Geschwindigkeit durch Loslassen des Gaspedals, um das Bremssystem nicht unnötig zu überlasten.
  • Seite 25 All manuals and user guides at all-guides.com GEBRAUCHSANWEISUNG DE 23 – um mit der Fahrt zu beginnen, die Schaltungen für die Regulierung der Geschwindigkeit betätigen und das Pedal, vie bereits beschreiben, langsam und vorsichtig loslassen. Das Messer immer bei hochgestelltem Mähwerk einschalten und dieses dann allmählich auf die gewünschte Höhe absenken.
  • Seite 26 All manuals and user guides at all-guides.com DE 24 GEBRAUCHSANWEISUNG geschwindigkeit zu vermindern, denn sie kann im Hinblick auf den Zustand des Rasens zu hoch sein. Wenn das Problem anhält, sind ein schlecht geschärftes Messer oder ver- formte Schneidflügel wahrscheinliche Ursachen (siehe Kapitel 7). 3.

  • Seite 27: Anmerkung

    All manuals and user guides at all-guides.com GEBRAUCHSANWEISUNG DE 25 ➤ Bei Modellen mit hydrostatischem Antrieb: Abhänge mit dem Hebel zur Regulierung der Geschwindigkeit in der Position «N» hin- abfahren (um die Bremswirkung des hydrostatischen Antriebs zu nutzen) und, falls erforderlich, mit der Bremse die Geschwindigkeit weiter vermindern.
  • Seite 28 All manuals and user guides at all-guides.com DE 26 GEBRAUCHSANWEISUNG RITERIEN FÜR DAS AUSLÖSEN DER ICHERHEITSEINRICHTUNGEN Die Sicherheitseinrichtungen lösen nach zwei Kriterien aus: – Verhindern des Anlassens des Motors, wenn nicht alle Voraussetzungen für die Sicher- heit gegeben sind; – Ausschalten des Motors, wenn auch nur eine der Voraussetzungen für die Sicherheit fehlt.

  • Seite 29: Reinigung Und Einlagerung

    All manuals and user guides at all-guides.com GEBRAUCHSANWEISUNG DE 27 Erlöschen der Kontrolllampe angezeigt. Nach einigen Sekunden baut sich der Stromkreis automatisch wieder auf. Die Störungsur- sachen sind festzustellen und zu beseitigen, um zu vermeiden, dass sich die Anzeigen wiederholen. WICHTIG Um das Ansprechen der Schutzeinrichtung zu vermeiden: –...
  • Seite 30 All manuals and user guides at all-guides.com DE 28 GEBRAUCHSANWEISUNG USWASCHEN DES ÄHWERKS Diese Arbeit muss auf festem Boden mit montiertem Auffangsack oder Prallblech durch- geführt werden. Zum Auswaschen des Mähwerks und des Auswurfkanals schließt man einen Wasserschlauch an den dafür bestimmten Anschluss (1) an und lässt an Jedem einige Minuten lang Wasser durchfließen, wobei: –...

  • Seite 31: Wartung

    All manuals and user guides at all-guides.com WARTUNG DE 29 6. WARTUNG ACHTUNG! Vor jedem Eingriff zur Reinigung, Wartung oder Reparatur sind der Zündschlüssel abzuziehen und die entsprechenden Anweisungen zu lesen. Zweckmäßige Kleidung und Handschuhe anziehen. WICHTIG Niemals verbrauchtes Öl, Benzin oder andere verunreinigende Stof- fe in der Umwelt ausschütten.
  • Seite 32 All manuals and user guides at all-guides.com DE 30 WARTUNG und nach links versetzt halten, damit sie nicht in einer Sperrkerbe eingerastet bleibt; die Basis des Sitzes (7) fassen und den Deckel nach hinten klappen. Beim Schließen: – sich vergewissern, dass der Auswurfkanal (8) gut am Halter (9) angebracht und auf der rechten Führung abgestützt ist;...
  • Seite 33 All manuals and user guides at all-guides.com WARTUNG DE 31 ATTERIE Es ist von grundlegender Bedeutung, eine akkurate Wartung der Batterie vorzunehmen, um sicherzustellen, dass sie eine lange Lebensdauer hat. Die Batterie Ihrer Maschine muss unbedingt geladen werden: – bevor man die Maschine das erste Mal nach dem Ankauf verwendet; –...
  • Seite 34 All manuals and user guides at all-guides.com DE 32 WARTUNG den Stillstand der Maschine und das vollständige Ausschalten der Kontrolllampen des Armaturenbretts. – Sicherung 25 A = Absicherung des Ladestromkreises. Das Ansprechen der Sicherung zeigt sich durch zunehmende Abnahme der Batterieladung mit dementsprechenden Startschwierigkeiten.
  • Seite 35 All manuals and user guides at all-guides.com WARTUNG DE 33 USWECHSELN DER REIBRIEMEN Die Übertragung der Antriebskraft vom Motor auf die Hinterachse und vom Motor auf das Messer erfolgt durch zwei Keilriemen, deren Lebensdauer im wesentlichen von der Art des Einsatzes der Maschine abhängt. Das Auswechseln der Antriebsriemen erfordert Demontagen und anschließend recht kom- plizierte Einstellungen und muss deshalb unbedingt von einem Autorisierten Kunden- dienst ausgeführt werden.
  • Seite 36 All manuals and user guides at all-guides.com DE 34 WARTUNG – die Mutter (5) auf dem Stab solange eindrehen, bis man ein beginnendes Anheben des vorderen rechten Teils des Mähwerks feststellt und die dazugehörende Gegenmutter (6) sperren; – die Mutter (7) der vorderen linken Halterung solange eindrehen, bis man ein beginnen- des Anheben in diesem Bereich feststellt und die dazugehörende Gegenmutter (8) sperren.
  • Seite 37 All manuals and user guides at all-guides.com WARTUNG DE 35 INSTELLUNG DER UPPLUNG UND DER REMSE DES ESSERS Wenn man Unregelmäßigkeiten beim Einschalten des Messers oder nach dem Ausschalten eine Bremsdauer von mehr als 5 Sekunden feststellen 77 - 79 mm sollte, muß...
  • Seite 38 All manuals and user guides at all-guides.com DE 36 WARTUNG Um das Messer auszubauen, Arbeitshandschu- he anziehen, das Messer gut festhalten und die Zentralschraube (1) ausschrauben. Beide Schneidkanten mit einem Schleifstein mittlerer Kör nung schärfen und die Auswuchtung des Mes- sers prüfen.
  • Seite 39 All manuals and user guides at all-guides.com WARTUNG DE 37 ILFE FÜR DIE PROGRAMMIERTE WARTUNG Diese Tabelle hat den Zweck, Ihnen zu helfen, die Leistungsfähigkeit und die Sicherheit Ihrer Maschine zu erhalten. Darin sind die wichtigsten Operationen der Wartung und der Schmierung mit Angaben der Perioden, in denen sie ausgeführt werden müssen, aufge- führt.
  • Seite 40 All manuals and user guides at all-guides.com DE 38 WARTUNG UF DIE EITE LEGEN Falls es erforderlich ist, bequem zu den unte- ren Teilen Zugang zu bekommen, kann man die Maschine auf die Seite legen. Zuerst muss man den Auffangsack ausbauen und den Kraftstofftank vollkommen entleeren.

  • Seite 41: Anleitung Zum Feststellen Von Störungen

    All manuals and user guides at all-guides.com ANLEITUNG ZUM FESTSTELLEN VON STÖRUNGEN DE 39 7. ANLEITUNG ZUM FESTSTELLEN VON STÖRUNGEN STÖRUNG ZUSTAND MÖGLICHE URSACHE ABHILFE 1. Kontrolllampe Zündschlüssel Elektronische Steuerkarte hat Sicher- Zündschlüssel auf «STOP» leuchtet nicht auf auf «EIN» heitsvorrichtung ausgelöst, weil: stellen und Störungsursache Motor ausge-...
  • Seite 42 All manuals and user guides at all-guides.com DE 40 ANLEITUNG ZUM FESTSTELLEN VON STÖRUNGEN STÖRUNG ZUSTAND MÖGLICHE URSACHE ABHILFE 4. Anlassen Zündschlüssel – Probleme mit Vergaser – Luftfilter reinigen oder ersetzen erschwert oder auf «EIN» – Vergaserwanne reinigen Motor läuft unre- Motor läuft –...
  • Seite 43 All manuals and user guides at all-guides.com ANLEITUNG ZUM FESTSTELLEN VON STÖRUNGEN DE 41 STÖRUNG ZUSTAND MÖGLICHE URSACHE ABHILFE – Vorschubgeschwindigkeit im Ver- – Vorschubgeschwindigkeit hältnis zur Schnitthöhe hoch vermindern und/oder Mähwerk anheben – Warten, bis Gras trocken ist – Auswurfkanal verstopft –...

  • Seite 44: Sonderzubehör

    All manuals and user guides at all-guides.com DE 42 SONDERZUBEHÖR 8. SONDERZUBEHÖR 1. KIT VORDERE GEGENGEWICHTE Sie verbessern die Stabilität im vorderen Teil der Maschi- ne, vor allem bei vorwiegendem Gebrauch an Hängen. 2. KIT PRALLBLECH Anstelle des Auffangsacks zu verwenden, wenn das Gras nicht gesammelt wird.

  • Seite 45: Technische Daten

    All manuals and user guides at all-guides.com TECHNISCHE DATEN DE 43 TECHNISCHE DATEN ➤ Elektrische Anlage ......12 V Bei Modellen mit mechanischem Batterie ........18 Ah Antrieb: Reifen Vorderräder ....11 x 4-4 Vorschubgeschwindigkeit (Richtwert) bei Reifen Hinterräder ......15 x 6-6 3000 min Reifendruck vorne ......1,5 bar im 1.
  • Seite 223 All manuals and user guides at all-guides.com ANHANG • ANNEXE • ANNEX • ALLEGATO • ANEXO Werkstattservice, Ersatzteile und Garantie EG-KONFORMITÄTSERKLÄRUNG • Service d’atelier, pièces de rechange et garantie DECLARATION DE CONFORMITE CEE • Service, spare parts and guarantee EC DECLARATION OF CONFORMITY •...
  • Seite 225 Spezialwerkzeugen und Garantie Testgeräten ausgestattete Werkstatt. Alle nicht in dieser Betriebsanleitung beschriebe- MAKITA garantiert eine einwandfreie Qualität und nen Arbeiten müssen von einer entsprechenden übernimmt die Kosten für eine Nachbesserung Fachwerkstatt bzw. Vertragswerkstatt ausgeführt durch Auswechseln der schadhaften Teile im Falle werden.
  • Seite 231 •Vibrationen (EN 1032) •Vibrations (EN 1032) •Vibrations (EN 0.6 m/s 1032) •Vibrazioni (EN 1032) •Vibraciones (EN 1032) •Vibrationen (EN 1033) •Vibrations (EN 1033) •Vibrations (EN 7 m/s 1033) •Vibrazioni (EN 1033) •Vibraciones (EN 1033) Tongwell Milton Keynes Bucks 02-10-2007 YASUHIKO KANZAKI (MAKITA INTERNATIONAL EUROPE - Legal Representative...
