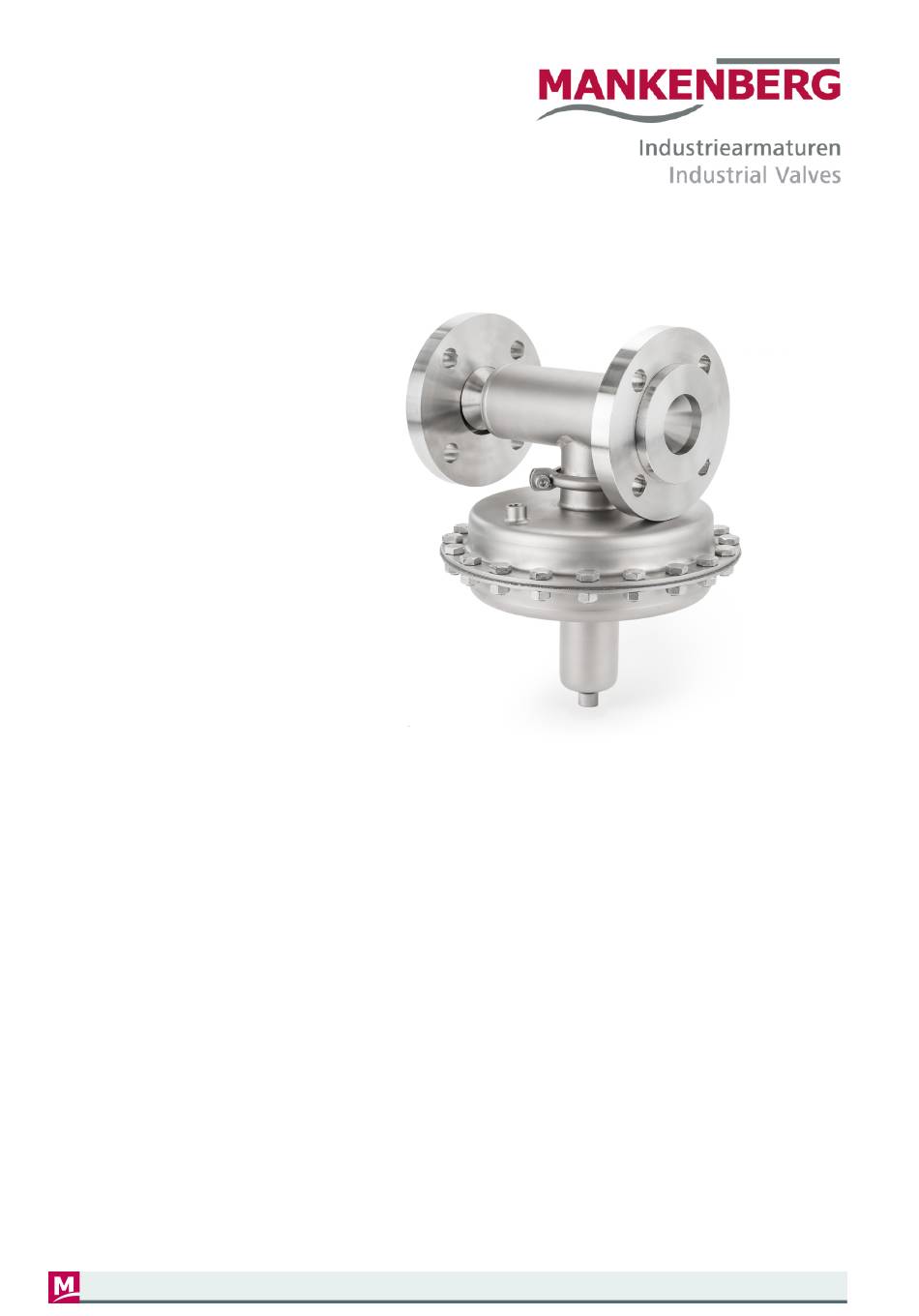

Mankenberg DM 755 Originalbetriebsanleitung
Druckminderventil
Inhaltszusammenfassung für Mankenberg DM 755
-
Seite 35: Bestimmungsgemäße Verwendung
Die Armatur ist für die bei der Bestellung angegebenen Bedingungen ausgelegt und konstruiert. Die angegebenen Auslegungskriterien auf dem Typenschild müssen den realen Einsatzbedingungen entsprechen. Ändern sich Einsatzbedingungen oder Anwendung, ist Rücksprache mit dem Hersteller Mankenberg zu halten. Verwenden Sie ausschließlich Wartungssätze und Ersatzteile der Firma Mankenberg! 1.1 Einsatzbereich... -
Seite 36: Sicherheit
Verbrennungsgefahr beim Berühren heißer oder kalter Oberflächen oder durch austretendes Medium aus der Armatur. Durch heißes oder kaltes Medium kann die Oberfläche der Armatur heiß oder kalt sein! Persönliche Schutzausrüstung tragen, je nach Medium: Haut- oder Augenschutz. Sicherheitsmaßnahmen des Betreibers beachten. DM 755-4.X.24 Stand 22.05.2024 Made in Germany... -
Seite 37: Personalqualifikation
ätzenden Medien. 2.5 Bauliche Veränderung Bauliche Veränderungen am gesamten Lieferumfang können die Sicherheit des Produktes beeinträchtigen. Deshalb sind bauliche Veränderungen unzulässig und dürfen keinesfalls ohne Rücksprache mit dem Hersteller vorgenommen werden. DM 755-4.X.24 Stand 22.05.2024 Made in Germany... -
Seite 38: Allgemein
» ein sicherer Umgang mit dem Betriebsmedium gewährleistet ist (z.B. Gefahren durch Druck, Kontamination, Feuchtigkeit). 4 Angewandte Normen und Richtlinien Die Konstruktion des vorliegenden Produktes erfolgt nach Regelwerk AD 2000 ohne Merkblatt S1 und S2. DM 755-4.X.24 Stand 22.05.2024 Made in Germany... -
Seite 39: Übersicht
Druckminderventil DM 755 5 Übersicht Eingang Federhaube Ausgang Stellschraube Gehäuse Steuerleitungsanschluss 6 Typenschild Herstellungsjahr Auftragsnummer Typenbezeichnung Artikelnummer Einstellbereich Seriennummer Temperatur min / max Nennweite DN / max. zulässiger Druck PS Herstellungsort -Wert Durchflussrichtung Gehäusewerkstoff DM 755-4.X.24 Stand 22.05.2024 Made in Germany... -
Seite 40: Transport, Handhabung Und Lagerung
» Vor Regen, Nässe, Sonnenlicht und aggressiven Medien schützen. » Nach längerem Einlagern der Armatur den kompletten Wartungssatz wechseln! Lagerungsbedingungen Lagerungstemperatur 15 bis 25 °C. Luftfeuchtigkeit (normal bis trocken) 40 bis 60 %. DM 755-4.X.24 Stand 22.05.2024 Made in Germany... -
Seite 41: Lagerungsdauer
Für den Notbetrieb ist möglicherweise eine Umgehungsleitung (Bypass) notwendig. Druckminderventil Das Druckminderventil reduziert den schwankenden höheren Vordruck eines Mediums auf einen einstellbaren konstanten Hinterdruck, innerhalb einer Regelabweichung. Druckminderventile sind keine Absperrorgane, die einen dichten Ventilabschluss gewährleisten. DM 755-4.X.24 Stand 22.05.2024 Made in Germany... -
Seite 42: Steuerleitung
Die Steuerleitung muss für die Einsatztemperatur, das Betriebsmedium und den Betriebsruck geeignet sein. Bypass für Wartung Für den Notbetrieb oder Druckproben in der Anlage oder für Wartung der Armatur ist eine Umgehungsleitung (Bypass) sinnvoll. DM 755-4.X.24 Stand 22.05.2024 Made in Germany... -
Seite 43: Entleerung
Es gibt maximal sechs Komponenten zusätzlicher äußerer Lasten: FX, FY, FZ, MX, MY, MZ. Torsion ist nur bei sehr großen Stutzendurchmessern und sehr kleiner Zylinderwanddicke von Bedeutung. Querkräfte sind von untergeordneter Bedeutung. Tabelle Stutzenlasten Stutzenlasten bei TS +180 °C My [Nm] Mz [Nm] Fx [N] DM 755-4.X.24 Stand 22.05.2024 Made in Germany... -
Seite 44: Einbau
» Die Armatur ist sauber und unbeschädigt, ggf Anschlussstutzen mit sauberer Druckluft ausblasen. » VORSICHT! Beschädigte Armaturen nicht einbauen! Kontaktieren Sie den Hersteller, siehe Kapitel Kontakt [Seite 56]. » Innenteile der Armatur sind frei von Flüssigkeit (z.B. Kondenswasser). DM 755-4.X.24 Stand 22.05.2024 Made in Germany... -
Seite 45: Vorgehensweise
» Der Einbau des Druckminderers ist erfolgt. » Die Anlage wurde gemäß Einbauschema verbaut und eingestellt. » Das Sicherheitsventil ist in Betrieb und sichert den hinterdruckseitigen Anlagenbereich. » Die Absperrorgane vordruckseitig und hinterdruckseitig sind geschlossen. Vorgehensweise DM 755-4.X.24 Stand 22.05.2024 Made in Germany... - Seite 46 » Für Verbindungsstellen gilt: Den Druckminderer drucklos machen, die Verbindung neu eindichten und die Innensechskantschrauben mit einem Anziehmoment, um zirka 10% erhöht, anziehen. » Für Gehäusewandung oder Schweißnähte gilt: Den Druckminderer drucklos machen, außer Betrieb nehmen, ausbauen und Kontakt zum Hersteller aufnehmen. DM 755-4.X.24 Stand 22.05.2024 Made in Germany...
-
Seite 47: Inbetriebnahme Und Betriebspunkt Einstellen
9. Druckminderer auf äußere Leckagen prüfen und auf anhaltende Strömungsgeräusche im Inneren achten. Wenn der Druckminderer leckagefrei ist, ist die Dichtheitsprüfung abgeschlossen. Wenn bei der Dichtheitsprüfung Leckagen ermittelt wurden, müssen diese Mängel abgestellt werden. DM 755-4.X.24 Stand 22.05.2024 Made in Germany... -
Seite 48: Fehlersuche
Kapitel Einbau und Inbetriebnahme. Die Inbetriebnahme des Ventils Hinterdruck der Armatur neu erfolgte nicht mit den einstellen, siehe Kapitel Einbau Betriebsdaten und Inbetriebnahme. (Volumenstrom, Druck). Zu stark schwankender Vordruck Vordruck überprüfen, Vordruckschwankungen verringern. DM 755-4.X.24 Stand 22.05.2024 Made in Germany... -
Seite 49: Betrieb
Hinterdruck (MAWP outlet) darf beliebig oft im Druck schwanken. HINWEIS Gefahr von Sachschäden durch erhöhten Verschleiß Flashing und Kavitation sind unzulässig. Bei Geräuschzunahme oder Volumenstromabnahme ist der Hersteller Mankenberg zu kontaktieren. HINWEIS Gefahr von Sachschäden verursacht durch Frost Gefrorene Flüssigkeiten können zu unzuverlässigem Regelverhalten, Ausfall oder Beschädigung der Armatur führen. -
Seite 50: Wartung
Alle dynamisch beanspruchten O-Ringe sind für einen Betrieb von mindestens zwei Jahren ausgelegt. Bei extremen Betriebsbedingungen (Schmutzpartikel, Korrosion o.a.) kann starker Verschleiß auftreten, der kürzere Wartungsintervalle erfordert. Für Informationen zu regelmäßigen Kontrollen: siehe Kapitel Prüfen und Testen. DM 755-4.X.24 Stand 22.05.2024 Made in Germany... -
Seite 51: Austausch Des Wartungssatzes
30.3 (30.3) der Federhaube lösen. Die Schrauben und Muttern aufbewahren. 30.10 3. Federhaube (30) abheben. In der Federhaube befindet sich das Federmodul mit der Stellschraube, diese mit abheben und aufbewahren. 30.1 30.6 30.8 DM 755-4.X.24 Stand 22.05.2024 Made in Germany... -
Seite 52: Demontage Des Gerätes
8. Einschraubsitz (6) mit Innensechskantschlüssel (SW17) lösen und entnehmen. 9. Nach dem Lösen des Einschraubsitzes (6) sind die Innenteile des Ventils (2) (3) (4) (5) frei und können aus dem Gehäuse (1) entnommen werden. Warten des Gerätes DM 755-4.X.24 Stand 22.05.2024 Made in Germany... -
Seite 53: Demontage Der Innenteile
HINWEIS! Das Gewinde des Einschraubsitzes muss leichtgängig in das Gewinde des Gehäuses (1) greifen. Fasst das Gewinde nicht, ist die Ausrichtung der Innenteile zu überprüfen und zu korrigieren. Bei schwergängigem Gewinde den Einschraubsitz entnehmen und die Gewinde überprüfen. DM 755-4.X.24 Stand 22.05.2024 Made in Germany... -
Seite 54: Montage Des Membrangehäuses
Einschraubsitz lösen und die Ausrichtung der Hebelmechanik korrigieren. Danach Einschraubsitz wieder anziehen. 3. Membrangehäuse 30.5) aufsetzen und ausrichten. Dabei auf die korrekte Position des Steueranschlusses achten, dieser sollte an derselben Position sein wie vorher. 4. Profilschelle (15) montieren. DM 755-4.X.24 Stand 22.05.2024 Made in Germany... -
Seite 55: Abschließende Tätigkeit
» Die Stellschraube bewegt sich sichtbar in Richtung der Schwerkraft. 10. Stellschraube (30.10) im Uhrzeigersinn drehen, bis ein Widerstand zu spüren ist. Abschließende Tätigkeit » Armatur einbauen » Betriebspunkt einstellen, siehe Kapitel Inbetriebnahme und Betriebspunkt einstellen [Seite 47] DM 755-4.X.24 Stand 22.05.2024 Made in Germany... -
Seite 56: Drehmomente
Schrauben an der Federhaube (Pos. 30.2) maximal 25 Nm 10.4 Ersatz- und Verschleißteile In jedem Fall sind Wartungssätze und Ersatzteile von Mankenberg zu verwenden. Bei Bestellungen und Fragen hilft der Mankenberg Service gerne weiter, siehe Kapitel Kontakt [Seite 56]. Kontakt Bei Störungen, die vor Ort nicht behoben werden können, hilft Ihnen der After Sales Service gerne weiter: Mankenberg GmbH Spenglerstraße 99... -
Seite 57: Fehlersuche, Störungsbeseitigung Und Reparatur
Originalbetriebsanleitung Druckminderventil DM 755 11 Fehlersuche, Störungsbeseitigung und Reparatur Hilfe bei Störungen Sollten die Störungen vor Ort nicht behoben werden können, kontaktieren Sie den Hersteller Mankenberg. Störungen Ursache Abhilfe Leckage an der Profilschelle / Lose Schraubverbindungen, Schraubverbindungen defekte Dichtung / Membrane. -
Seite 58: Vorbereitung
» Sicherstellen, dass die Anlage drucklos ist. Abgesperrte Ventile kennzeichnen und sichern » Armatur abkühlen lassen » Armatur dekontaminieren Vorgehensweise 1. Verbindungen lösen. 2. Armatur aus der Rohrleitung entfernen. Anschließende Tätigkeiten » keine DM 755-4.X.24 Stand 22.05.2024 Made in Germany... -
Seite 59: Außerbetriebnahme
7. Wird die Armatur für längere Zeit über 1 Monat außer Betrieb genommen oder ausgebaut, Federmodul vollständig entspannen. Hierzu Stellschraube gegen den Uhrzeigersinn drehen, bis kein Widerstand vom Federmodul mehr fühlbar ist. Anschließende Tätigkeiten » Armatur ausbauen, siehe Kapitel Demontage [Seite 57] 12.3 Entsorgung DM 755-4.X.24 Stand 22.05.2024 Made in Germany... -
Seite 60: Reinigung
Um das ein Eindringen von Reinigungsmittel zu verhindern, müssen folgende Maßnahmen getroffen werden: » Vor der Reinigung die Leckageanzeige mit einem Stopfen verschließen. Nach der Reinigung den Stopfen wieder entfernen. » Verschlussschraube und Kontermutter montieren DM 755-4.X.24 Stand 22.05.2024 Made in Germany... -
Seite 61: Prüfen Und Testen
HINWEIS! Beschädigte Armaturen keinesfalls wieder einbauen. Abschließende Tätigkeit Abhängig vom Ergebnis der Prüfung: » Wenn Korrosion vorhanden, Rücksprache mit dem Hersteller halten und Maßnahmen umsetzen. » Wenn keine Korrosion vorhanden, Armatur wieder einbauen und in Betrieb nehmen. DM 755-4.X.24 Stand 22.05.2024 Made in Germany... -
Seite 62: Leckage
Anschlüsse nicht axial zu Außer Betrieb nehmen und einander oder nicht formhaltig. Kontakt zum Hersteller aufnehmen. Gehäusekörper Verformung am Gehäuseoberteil Außer Betrieb nehmen und Kontakt zum Hersteller aufnehmen. Weiterführende Informationen » Kontakt [Seite 56] DM 755-4.X.24 Stand 22.05.2024 Made in Germany... -
Seite 63: Reach- Und Rohs-Auskunft
0,1 % (w/w) enthalten gemäß Kandidatenliste (REACH-VO, Artikel 33). 15.2 Erklärung zur RoHS-Richtlinie 2011/65/EU Mankenberg-Produkte sind keine Elektro- oder Elektronikgeräte und fallen somit nicht in den Geltungsbereich der RoHS-Richtlinie 2011/65/EU (RoHS, Artikel 2, Abs. 1 oder Anhang I). DM 755-4.X.24 Stand 22.05.2024... - Seite 64 Mankenberg GmbH Spenglerstrasse 99 D-23556 Luebeck | Germany @Copyright 2024 Mankenberg GmbH Alle Inhalte, insbesondere Texte, Abbildungen und Grafiken sind urheberrechtlich geschützt. Alle Rechte, einschließlich der Vervielfältigung, Veröffentlichung, Bearbeitung und Übersetzung, bleiben der Mankenberg GmbH vorbehalten. www.mankenberg.com...
