LED3: GPS-Signal Status. LED leuchtet, wenn das GPS Signal OK ist. Blinkt die LED wird nach
einem GPS Signal gesucht. LED3 wird auch als Ladezustandsanzeige genutzt. Wenn das
Ladekabel angeschlossen ist und die LED leuchtet, wird geladen, wenn sie erlischt ist der
Akku geladen.

3.2 Feste Installation

Bei fester Installation mit externer Spannungsversorgung sollte vor Montage überprüft werden, ob
ein GPS- und GSM-Signal empfangen wird (Metall kann störend sein). Nur bei gutem GPS- und GSM-
Empfang ist die volle Funktionalität gewährleistet.
GeoSafe kann in feuchter Umgebung installiert werden, sollte aber nicht in Wasser
eintauchen (spritzwassergeschützt).
Die externe Sirene kann auf Wunsch angeschlossen werden und gibt einen direkten Alarm vor Ort. Bei
Bedarf können noch 2 weitere Alarmgeber, wie z.B. Türalarm (Magnetsensor), IR-Sensor oder
Bilgenalarm angeschlossen werden. Diese werden an Eingang 1 (Input1 - normal offener Kreis) oder
Eingang 2 (Input 2 - normal geschlossener Kreis) angeschlossen.
Verbindung mit Magnetschalter Eingang 2 (Input2 NC) - normal geschlossener Kreis:
Um einen Magnetschalter, der auslöst, wenn eine Tür, ein Fenster oder eine Luke geöffnet wird, zu
installieren, verbinden Sie das Kabel von dem Magnetschalter mit dem grauen Kabel Eingang2
(Input2) und der andere Draht des Magnetschalters kommt an +12V der Bordbatterie. Um mehrere
Magnetschalter zu verwenden, werden diese in Reihe geschaltet.
Verbindung mit Eingang1 (Input1 NO) - normal offener Kreis:
Um einen Sensor, der auslöst, wenn ein Kreis geschlossen wird, zu installieren, verbinden Sie das
weiße Kabel Eingang1 (Input1) mit dem einen Kabel vom Sensor und das andere mit +12 V der
Bordbatterie. Es können auch mehrere Sensoren installiert werden.
(1) Rot (+ 6-45V)
(2) Blau (Relay). Relay nicht im Lieferumfang.
(3) Braun (Sirene)
(4) Weiß (Eingang 1 NO, normal offener Kreis)
(5) Grau (Eingang 2 NC, normal geschlossener Kreis)
(6) Schwarz (- GND)

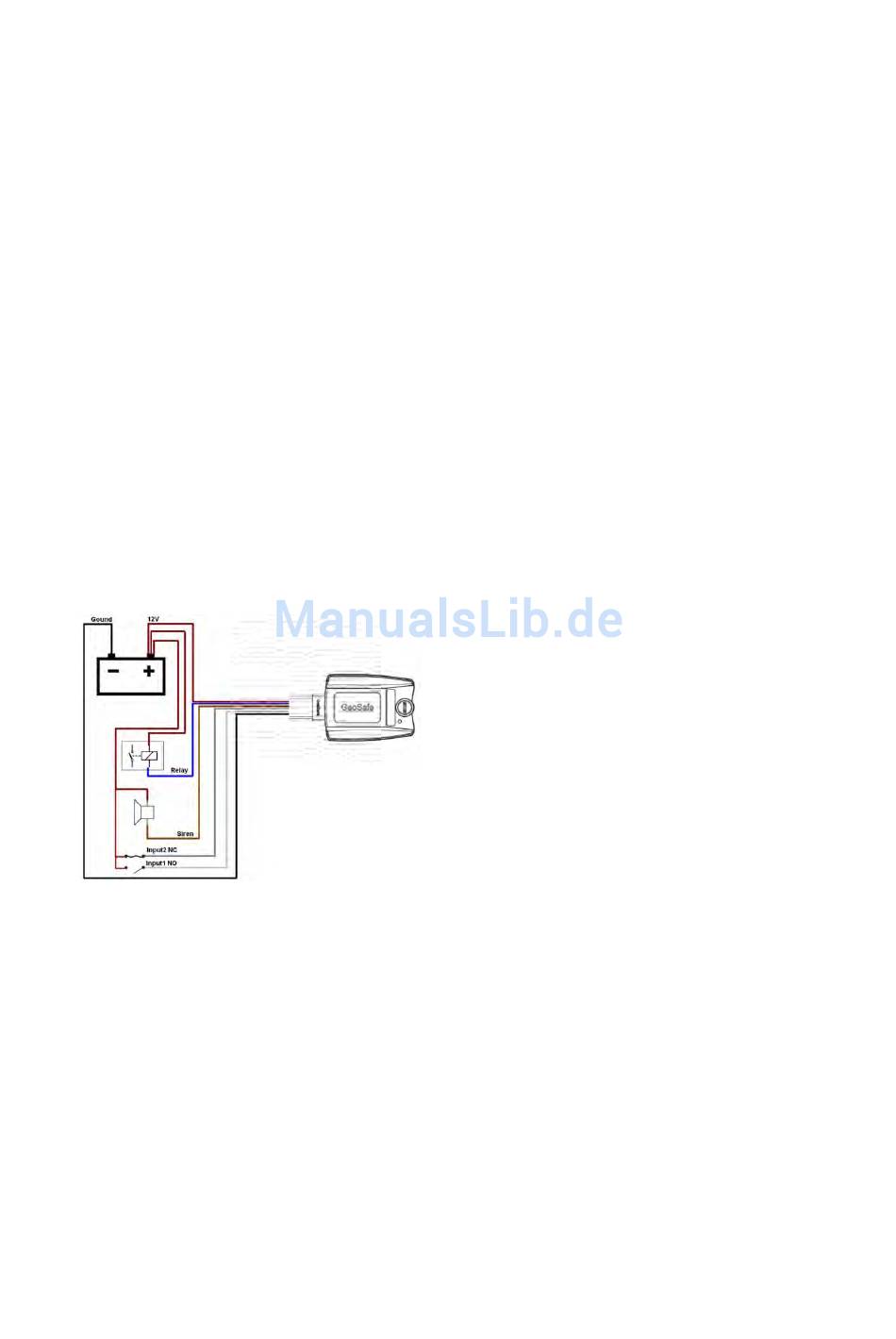

Bild 2 Anschluß Darstellung
