ATD-6814-PSU Netzteil
Installationsanweisungsanweisung

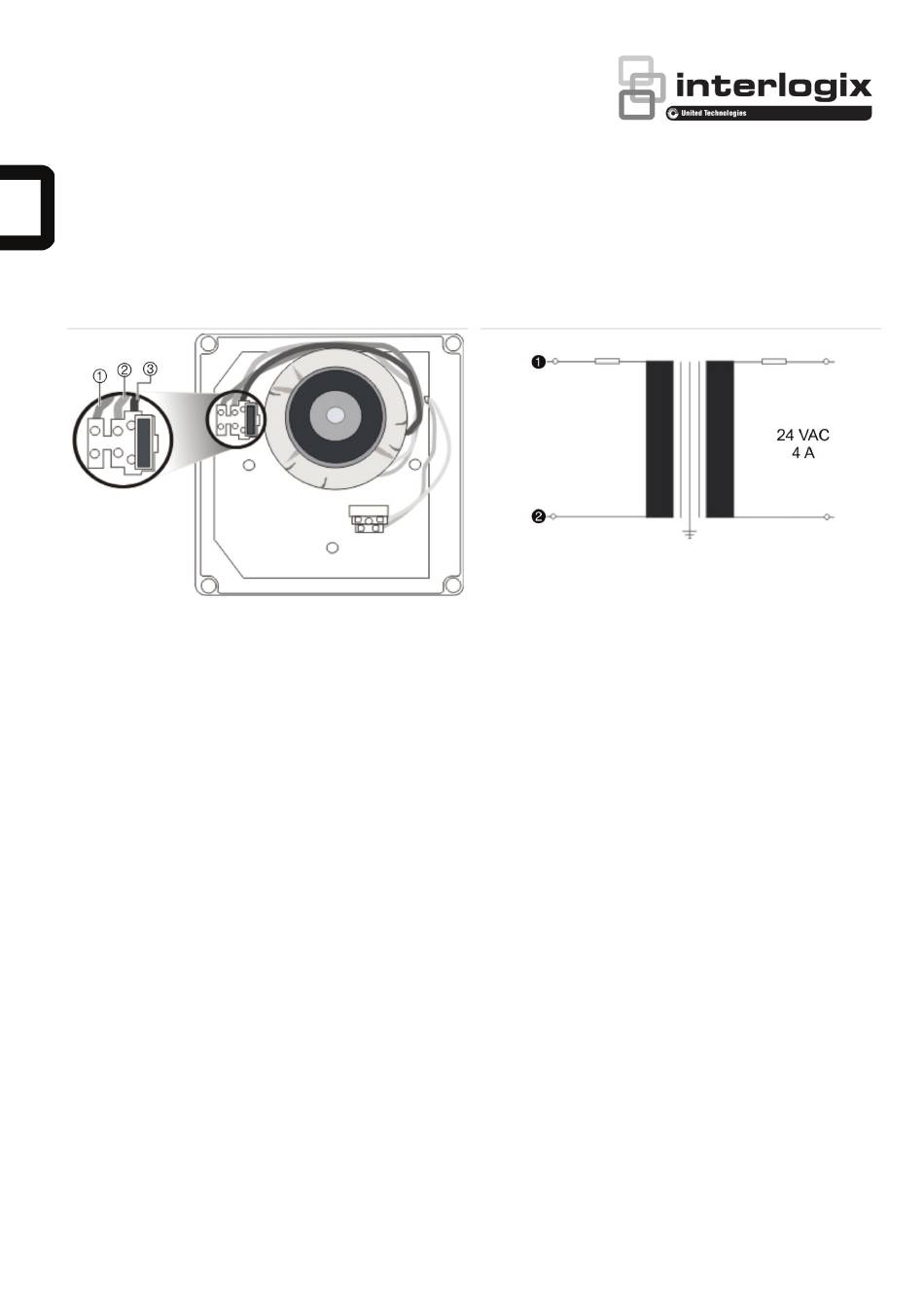

Abbildung 1: ATD-6814-PSU
1. Nullleiter (Blau); 2. Phase, L1 (Braun); 3. Schutzerde (Grün/Gelb)
Leistungsmerkmale
Das ATD-6814-PSU ist ein 24 VAC Netzteil (PSU) zur
Bereitstellung von 0.3A bis 4A Lastströmen. Es ist ideal für
CCTV Kamerainstallationen. Siehe Abbildung 1.
Installation
Das Gehäuse besitzt eine Schutzklasse von IP66. Stellen Sie
sicher, dass die geeigneten Verbindungen die geforderte IP-
Klasse dieses Produkts unterstützen.
Die Kabelmuffen sollten eine minimale Entflammbarkeit von
UL94 HB. Aufweisen.
Das Netzteil ist gemäß allen in dieser Anwendung gültigen
Sicherheitsregularien zu installieren.
1.
Wandmontage durch Schrauben in ausreichender Stärke
und Länge durch die Montagelöcher.
2.
Die Netzzuleitung muss gültigen Standards mit einer 3 A
oder höheren Strombelastbarkeit, sowie einer minimalen
Betriebsspannungsfestigkeit von 300/500 VAC genügen.
3.
Das Niederspannungskabel einen gemäß den
angeschlossenen Geräten ausreichenden Durchmesser
aufweisen.
4.
Die Kabel der Netzzuleitung und des
Niederspannungsausgangs sind durch getrennte Ein- und
Auslass Durchführungen zu legen.
© 2015 United Technologies Corporation.
Interlogix ist Teil von UTC Building & Industrial Systems, einer Geschäftseinheit der United Technologies Corporation. Alle Rechte vorbehalten.
Abbildung 2: Transformerschema
1. Phase 240 V (Braun); 2. Nullleiter 240 V (Blau)
5.
Gemäß der gültigen EN 60950 Sicherheitsverordnung,
sind die mitgelieferten Kabelbinder zur Sicherung der
Eingangs- und Ausgangskabel zu verwenden.
Inbetriebnahme
1.
Stellen Sie sicher, dass die Netzleitung spannungsfrei und
die Netzsicherung gezogen ist.
2.
Verbinden Sie das Netzkabel mit dem
Netzanschlussblock. Folgen Sie den
Verkabelungsangaben des Aufklebers im Gehäuse..
Sichern Sie die Kabelführung in Gehäuse mittels
Kabelbinder. Siehe Abbildung 2.
Hinweis: Das Gerät ist mit einer Schutzerde zu verbinden.
3.
Verbinden sie die Kabel der Nutzlast mit den
Niederspannungsausgangsklemmen. Sichern Sie die
Kabelführung in Gehäuse mittels Kabelbinder.
4.
Schalten Sie die Netzversorgung ein. Überprüfen sie die
Ein- und Ausgangsspannungen, sowie die
Stromaufnahme der Endgeräte.
5.
Schließen Sie das Gehäuse über die enthaltenen
Deckelschrauben.
Betriebsanweisung
Das Gerät ist nur auf den Einsatz durch geschultes Service
Personal ausgerichtet. Es befinden sich keine wartbaren Teile
in inneren.
REV 1.0 • ISS 28May15
