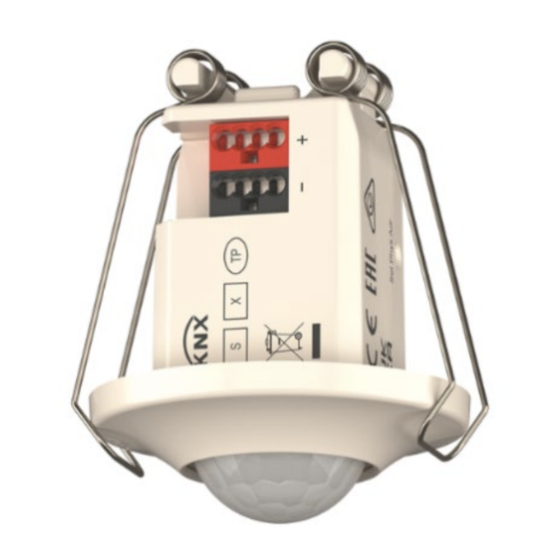

Theben thePiccola P360 KNX Handbuch
  1. Anleitungen
  2. Marken
  3. Theben Anleitungen
  4. Präsenzmelder
  5. thePiccola P360 KNX
  6. Handbuch

Theben thePiccola P360 KNX Handbuch

Mini-decken-präsenzmelder
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Handbuch
Mini-Decken-Präsenzmelder
thePiccola P360 KNX
thePiccola P360 KNX DE WH
2099200
2024-04-24
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Theben thePiccola P360 KNX

Inhaltszusammenfassung für Theben thePiccola P360 KNX

  • Seite 1 Handbuch Mini-Decken-Präsenzmelder thePiccola P360 KNX thePiccola P360 KNX DE WH 2099200 2024-04-24...

  • Seite 2: Inhaltsverzeichnis

    Inbetriebnahme ohne „KNX Data-Secure“ Einstellungen via Fernbedienung/App Funktionsumfang der Fernbedienungen/App Generelle Funktionsweise der Fernbedienungen/App Parameter und Steuerbefehle via Fernbedienung/App Parameter Steuerbefehle Das Applikationsprogramm thePiccola P360 KNX Auswahl in der Produktdatenbank Kommunikationsobjekte Übersicht Kommunikationsobjekte Beschreibung Parameterseiten Lichtkanäle HKL-Kanäle C4, C5 Raumüberwachung...
  • Seite 3 Übersteuerung per externen Taster 15.5 Konstantlichtregelung 15.6 Konstantlichtregelung, zusätzliche manuelle Übersteuerung über einen externen Taster 15.7 Konstantlichtregelung mit zwei Lichtgruppen 15.8 Parallelschaltung Master/Slave 15.9 Master-Master Parallelschaltung 15.10 Tag-/Nachtumschaltung 15.11 Aura-Effekt Anhang 16.1 Umrechnung Prozente in Hexadezimal- und Dezimalwerte Kontakt Handbuch thePiccola P360 KNX...

  • Seite 4: Funktionsbeschreibung

    Funktionsbeschreibung 1 Funktionsbeschreibung Mini-Präsenzmelder thePiccola P360 KNX DE WH Der Melder schaltet oder regelt maximal zwei Lichtgruppen abhängig von der Anwesenheit von Personen und der aktuellen Helligkeit. Die Ausgänge Licht können vom Integrator dynamisch ein- und ausgeblendet werden. Die Einstellung des Helligkeits-Schaltwerts bzw. -Sollwerts erfolgt über Parameter, Objekt oder die App-Fernbedienung bzw.

  • Seite 5: Bestimmungsgemäße Verwendung

    Das Gerät verfügt über 2 Kanäle Licht und HKL sowie 6 Logikkanäle.  Melder ist nicht geeignet für Einbruchmeldeanlagen.  Aufgrund der Schutzart IP 55 kann die Temperaturmessung träge sein. Daher ist die Verwendung des Temperaturwertes für die Raumregelung in Wohnräumen nicht uneingeschränkt zu empfehlen. Handbuch thePiccola P360 KNX...

  • Seite 6: Montage

     Auf freie Sicht achten, da Infrarotstrahlen keine festen Gegenstände durchdringen können. 2.1 Anschluss 2.2 Erfassungsbereich thePiccola P360 KNX DE WH (mit rundem Erfassungsbereich) Der runde Erfassungsbereich des Melders ermöglicht bei vielen Anwendungen eine gute Raumabdeckung. Handbuch thePiccola P360 KNX...

  • Seite 7: Erfassungsbereich Einschränken

    Nach dem Anschluss der KNX-Busleitung werden die Federn des thePiccola KNX nach oben gebogen und in die Ø 34 – 36 mm große Öffnung geschoben. Zur Demontage wird der Melder vorsichtig aus der Decke gezogen. Die Federn fixieren, bis der Melder demontiert ist. Handbuch thePiccola P360 KNX...

  • Seite 8: Technische Daten

    Technische Daten 3 Technische Daten Gerätevariante thePiccola P360 KNX DE WH Empfohlene Montagehöhe 2 – 2,5 m/max. 6 m Max. Erfassungsbereich Ø 8 m quer gehend Ø 4 m frontal gehend Ø 2 m Präsenz Erfassungswinkel 360° Betriebsspannung KNX 21 – 32 V DC...

  • Seite 9: Allgemeine Informationen Zu Knx-Secure

    Zusätzlich können alle Schlüssel von diesem Projekt exportiert werden (Backup). Bei der Projektierung kann nachfolgend definiert werden, welche Funktionen / Objekte gesichert kommunizieren sollen. Alle Objekte mit verschlüsselter Kommunikation werden in der ETS durch das „Secure“-Icon gekennzeichnet. Handbuch thePiccola P360 KNX...

  • Seite 10: Inbetriebnahme Ohne „Knx Data-Secure

    Fall ist das Gerät ungesichert und verhält sich wie andere KNX-Geräte ohne die Funktion KNX Data-Secure. Zur Inbetriebnahme des Geräts ohne KNX Data-Secure Gerät im Abschnitt ‚Topologie‘ oder ‚Geräte‘ markieren und im Bereich ‚Eigenschaften‘ in der Registerkarte ‚Einstellungen‘ die Option ‚Sichere Inbetriebnahme‘ auf ‚Deaktiviert‘ setzen. Handbuch thePiccola P360 KNX...

  • Seite 11: Einstellungen Via Fernbedienung/App

     die Taste drücken und den Anweisungen der App folgen. Folgende Steuerbefehle können mit der Fernbedienung ausgelöst werden: Parameter Auslösbar Auslösbar Auslösbar theSenda B/App theSenda P theSenda S Programmiermode Teach-in C1 Master/Slave? Licht schalten Test-Präsenz Test-Licht Neustart Handbuch thePiccola P360 KNX...

  • Seite 12: Generelle Funktionsweise Der Fernbedienungen/App

    Der gesendete Parameter/Befehl von der Fernbedienung wurde vom Melder abgewiesen. Der Befehl ist nicht gültig. Gewählter Melder-Typ und gesendete Parameter bei Fernbedienung oder App-Fernbedienung (App) prüfen. Ein Anpassen der Parameter verändert die Einstellungen in der ETS nicht. Handbuch thePiccola P360 KNX...

  • Seite 13: Parameter Und Steuerbefehle Via Fernbedienung/App

    Parameter und Steuerbefehle via Fernbedienung/App 6 Parameter und Steuerbefehle via Fernbedienung/App 6.1 Parameter Parameter - Übersicht Helligkeits-Sollwert C1 theSenda B/App theSenda P Handbuch thePiccola P360 KNX...
  • Seite 14 Mit dem Raum-Korrekturfaktor wird der Helligkeits-Messwert des Lichtkanals C1 an die Verhältnisse im Raum angepasst. Der Standardwert ist 0,3 und passt für die meisten Anwendungen. Veränderungen sind nur bei stark abweichenden Situationen sinnvoll. Für weitere Informationen siehe Kapitel 10 Helligkeits-Schaltwert/Helligkeits-Sollwert. theSenda B/App Handbuch thePiccola P360 KNX...
  • Seite 15  Den aktuellen Helligkeits-Messwert an den Melder senden. Erfassungs-Empfindlichkeit Der Melder hat für die Bewegungserfassung 3 Empfindlichkeitsstufen: Stufe Empfindlichkeit 1 (--) Sehr unempfindlich 2 (-) Unempfindlich 3 (Standard) Standard 4 (+) Empfindlich 5 (++) Sehr empfindlich theSenda B/App Erfassungs-Empfindlichkeit Nacht Handbuch thePiccola P360 KNX...
  • Seite 16 Liegt der zu sendende Temperatur-Messwert mehr als +/- 5 K entfernt von der Temperatur, welche der Melder tatsächlich misst, wird der Befehl vom Melder abgelehnt. Temperatur-Istwert Abfrage des aktuell gemessenen Temperatur-Istwertes (Temperaturoffset wird berücksichtigt).  Anweisungen der App folgen. Handbuch thePiccola P360 KNX...

  • Seite 17: Steuerbefehle

    Parameter und Steuerbefehle via Fernbedienung/App 6.2 Steuerbefehle Programmiermode theSenda B/App theSenda P Teach-in C1 theSenda B/App theSenda P Es wird immer der Sollwert verändert, welcher beim Durchführen der Funktion Teach-in aktiv ist: Helligkeits-Sollwert C1 Helligkeits-Sollwert C1 Nacht Handbuch thePiccola P360 KNX...
  • Seite 18 Parameter und Steuerbefehle via Fernbedienung/App Master/Slave? theSenda B/App Licht schalten theSenda B/App theSenda B theSenda P theSenda S Test-Präsenz Siehe Kapitel 11.1 Test-Mode Präsenz Test-Licht Siehe Kapitel 11.2 Test-Mode Licht Handbuch thePiccola P360 KNX...
  • Seite 19 Parameter und Steuerbefehle via Fernbedienung/App Neustart theSenda B/App theSenda P Handbuch thePiccola P360 KNX...

  • Seite 20: Das Applikationsprogramm Thepiccola P360 Knx

    Das Applikationsprogramm thePiccola P360 KNX 7 Das Applikationsprogramm thePiccola P360 KNX 7.1 Auswahl in der Produktdatenbank Hersteller Theben AG Produktfamilie Physikalische Sensoren Produkttyp Präsenzmelder thePiccola P360 KNX Programmname Anzahl Kommunikationsobjekte 107 Anzahl Gruppenadressen Anzahl Zuordnungen  Die ETS-Datenbank finden Sie auf unserer Internetseite: www.theben.de/downloads...

  • Seite 21: Kommunikationsobjekte Übersicht

    Das Applikationsprogramm thePiccola P360 KNX 7.2 Kommunikationsobjekte Übersicht 7.2.1 Lichtkanäle Nr. Objektname Funktion Länge R W C T U DPT C1 Licht Ausgang Schalten 1 Bit C T - 1.001 C1 Licht Eingang Schalten Externer Taster 1 Bit - W C - - 1.001...
  • Seite 22 Das Applikationsprogramm thePiccola P360 KNX Nr. Objektname Funktion Länge R W C T U DPT C1, C2 Nachlaufzeit Licht Wert senden 2 Bytes R - C T - 7.005 Nacht 45 C1, C2 Licht Sperren / Entsperren 1 Bit - W C - - 1.003...

  • Seite 23: Allgemeine Objekte

    Das Applikationsprogramm thePiccola P360 KNX 7.2.4 Allgemeine Objekte Nr. Objektname Funktion Länge R W C T U DPT 60 Parallelschaltung Ausgang Bewegungsinformation senden 1 Bit - - C T - 1.017 Bewegungsinformation 61 Parallelschaltung Eingang 1 Bit - W C - - 1.017...
  • Seite 24 Das Applikationsprogramm thePiccola P360 KNX 7.2.5 Logikkanäle Nr. Objektname Funktion Länge R W C T U DPT C18 Logikmodul Logikeingang 1 in UND-Gatter 1 Bit - W C - U 1.002 C18 Logikmodul Logikeingang 1 in ODER-Gatter 1 Bit - W C - U 1.002...

  • Seite 25: Kommunikationsobjekte Beschreibung

    Das Applikationsprogramm thePiccola P360 KNX 7.3 Kommunikationsobjekte Beschreibung 7.3.1 Lichtsteuerung Obj. Name Funktion Beschreibung C1 Licht Ausgang Schalten In der Funktion Licht = Licht schalten sendet der Schaltausgang Licht C1 beim Erkennen einer Bewegung und ungenügender Helligkeit ein EIN- Telegramm und nach Ablauf der Nachlaufzeit oder bei genügender...
  • Seite 26 Das Applikationsprogramm thePiccola P360 KNX Obj. Name Funktion Beschreibung Verhalten der Beleuchtung siehe Kapitel 8 Bedienung C1 Licht Eingang Heller/Dunkler Objekt verfügbar, wenn bei der Funktion Externer Taster Licht = Konstantlichtregelung, oder Licht schalten mit Beleuchtung dimmbar im Schaltbetrieb = ja eingestellt ist.
  • Seite 27 Das Applikationsprogramm thePiccola P360 KNX Obj. Name Funktion Beschreibung C1 Helligkeits- Wert empfangen Objekt verfügbar, wenn bei Helligkeits- Schaltwert Nacht Schaltwert/Sollwert Nacht über Bus einstellen = ja eingestellt ist. C1 Helligkeits-Sollwert Damit kann während des Betriebs der Nacht Helligkeits-Schaltwert/Sollwert für die Nacht neu gesetzt werden.
  • Seite 28 Das Applikationsprogramm thePiccola P360 KNX Obj. Name Funktion Beschreibung nach der Eingabe automatisch berechnet. Das Objekt 19 sendet den gespeicherten Wert. Raum-Korrekturfaktor Wert abrufen Objekt verfügbar, wenn bei Helligkeits- Messwert über Bus einstellen = ja eingestellt ist. Der Raum-Korrekturfaktor wird nach der Eingabe des Luxmeterwertes automatisch berechnet oder über die ETS eingegeben.
  • Seite 29 Das Applikationsprogramm thePiccola P360 KNX Obj. Name Funktion Beschreibung Temperaturoffset außerhalb von -5 K bis +5 K, wird kein neuer Temperaturoffset gesetzt. Es wird empfohlen, den Abgleich der Temperaturmessung infolge Eigener- wärmung frühestens 30 min nach Inbetriebnahme vorzunehmen. Temperaturoffset Wert abrufen Objekt verfügbar, wenn bei Temperatur-...
  • Seite 30 Das Applikationsprogramm thePiccola P360 KNX Obj. Name Funktion Beschreibung Taster. Funktion: Dimmen Verhalten der Beleuchtung bei 2 Kanälen siehe Kapitel 8 Bedienung. C2 Licht Eingang Wert senden Objekt verfügbar, wenn bei der Funktion Externer Taster Licht = Konstantlichtregelung, oder Licht schalten mit Beleuchtung dimmbar im Schaltbetrieb = ja eingestellt ist.
  • Seite 31 Das Applikationsprogramm thePiccola P360 KNX Obj. Name Funktion Beschreibung Funktion aktiviert. C1 Nachlaufzeit Licht Wert empfangen Objekt verfügbar, wenn bei Nachlaufzeit C1, C2 Nachlaufzeit Licht über Bus einstellen = ja eingestellt Licht ist. Über das Objekt kann die Nachlaufzeit der Lichtkanäle C1, C2 gemeinsam in einem...
  • Seite 32 Das Applikationsprogramm thePiccola P360 KNX Obj. Name Funktion Beschreibung Konstantlichtregelung fort. Zentralbefehl Empfangen Ein EIN-Telegramm schaltet die Kanäle C1, C2 Licht ein. Das Verhalten des Melders ist identisch, wie wenn der Benutzer mit einem Taster einschaltet. Das Verhalten ist abhängig vom gewählten Steuerungstyp.
  • Seite 33 Das Applikationsprogramm thePiccola P360 KNX 7.3.2 HKL-Kanäle Obj. Name Funktion Beschreibung C4.1 HKL Schalten Objekt verfügbar, wenn Kanal C4 - HKL C4.2 HKL Priorität aktivieren oder Kanal C5 - HKL aktivieren = C5.1 HKL Wert senden ja eingestellt ist. C5.2 HKL...
  • Seite 34 Das Applikationsprogramm thePiccola P360 KNX Obj. Name Funktion Beschreibung Meldeart = Schalten Ein/Aus: Der Kanal Überwachung sendet beim Erkennen einer Bewegung ein EIN- Telegramm, nach Ablauf der Nachlaufzeit Überwachung ein AUS-Telegramm. C6 Raumüberwachung Bestätigung Zyklisch Wird der Kanal Überwachung auf...
  • Seite 35 Das Applikationsprogramm thePiccola P360 KNX 7.3.4 Allgemeine Objekte Obj. Name Funktion Beschreibung Parallelschaltung Bewegungs- Objekt verfügbar, wenn bei Betriebsart Ausgang information Master = Parallelschaltung oder Betriebsart senden = Slave eingestellt ist. Der Trigger Ausgang wird für die Parallel- schaltung mehrerer Melder benötigt. Dabei...
  • Seite 36 Das Applikationsprogramm thePiccola P360 KNX Obj. Name Funktion Beschreibung Siehe auch Anwendungsbeispiel Auraeffekt Auraeffekt Eingang Bewegungs- Objekt verfügbar, wenn bei Betriebsart status Master = Auraeffekt eingestellt ist. empfangen Wird über das Objekt ein Zeit-Wert- Telegramm empfangen und es gleichzeitig Abwesenheit in dieser Erfassungszone ist, wird der Auraeffekt gestartet, d.h.
  • Seite 37 Das Applikationsprogramm thePiccola P360 KNX Obj. Name Funktion Beschreibung „Stop“. Bei langem Druck auf die Taste der Fernbedienung wird über das Objekt „Dunkler dimmen“ gesendet, bei Loslassen „Stop“. IR Schalten extern 2 Schalten Wird bei der Parametrierung dem Para- meter Schalten/Dimmen extern 2 eine IR-...
  • Seite 38 Das Applikationsprogramm thePiccola P360 KNX Obj. Name Funktion Beschreibung Software Version Senden Über das Objekt kann die Software-Version des Melders abgefragt werden. Das Format der abgefragten Software-Version entspricht dem Datentyp 217.001. Info Version 08 00 1.0.0 08 01 1.0.1 08 02 1.0.2...
  • Seite 39 Das Applikationsprogramm thePiccola P360 KNX 7.3.5 Logikkanäle Objekt 80: C18 Logikmodul - Logikeingang 1 in UND-, ODER-, XOR-Gatter Erstes Eingangsobjekt des Logikmoduls. Objekt 81: C18 Logikmodul - Logikeingang 2 in UND-, ODER-, XOR-Gatter Zweites Eingangsobjekt des Logikmoduls. Objekt 82: C18 Logikmodul - Logikeingang 3 in UND-, ODER-Gatter Drittes Eingangsobjekt des Logikmoduls.
  • Seite 40 Das Applikationsprogramm thePiccola P360 KNX Objekt 86: C18.2 Logikmodul - Schalten, Priorität, Wert, HKL-Betriebsart, Szenen Zweites Ausgangsobjekt des Logikmoduls. Die Funktion des Objekts hängt von der gewählten Telegrammart ab (siehe Parameterseite Objekte, Parameter Telegrammart). Telegrammart Format Gesendete Telegramme Schaltbefehl DPT 1.001...

  • Seite 41: Parameterseiten

    Das Applikationsprogramm thePiccola P360 KNX 7.4 Parameterseiten 7.4.1 Übersicht Parameterseite Beschreibung Allgemein Grundkonfiguration des Gerätes: Verwendete Kanäle und Betriebsart. Einstellung Anwendungsbereich, Helligkeits- /Temperaturmessung und LEDs. Lichtkanäle Grundeinstellungen für den Lichtkanal, z.B. Funktion, Funktionsart, Kanal C1 Licht Helligkeits-Sollwert, Nachlaufzeit usw. Detaileinstellungen für den Lichtkanal, z.B. Dimmfunktion, Detaileinstellungen Übersteuerung, Standby usw.

  • Seite 42: Allgemeine Parameter

    Das Applikationsprogramm thePiccola P360 KNX 7.4.2 Allgemeine Parameter Parametername Werte Bedeutung Master Betriebsart Ein Master verfügt über die Möglichkeit der Lichtsteuerung (Schalten oder Konstant- lichtregelung) und der Weitergabe der Präsenzinformation. Slave Slaves werden zur Erweiterung des Erfassungsbereichs verwendet. Sie liefern Anwesenheitsinformationen zum Master.
  • Seite 43 Das Applikationsprogramm thePiccola P360 KNX Parametername Werte Bedeutung Kanal C2 Licht aktivieren nein Es wird kein zweiter Lichtkanal verwendet. C2 verwendet dieselben Einstellungen wie C1, kann aber mit einem von C1 abweichenden Sollwert arbeiten. Voraussetzung: C1 muss aktiviert sein. nein Kanal C4 –...

  • Seite 44: Einstellungen

    Das Applikationsprogramm thePiccola P360 KNX 7.4.3 Einstellungen Parametername Werte Bedeutung Allgemein Parameter-Einstellung bei Die Einstellung betrifft folgende Download überschreiben Parameter: Helligkeits-Schaltwert/Sollwert Helligkeits-Schaltwert/Sollwert Nacht Nachlaufzeit Licht Nachlaufzeit Licht Nacht Raum-Korrekturfaktor Helligkeit Erfassungs-Empfindlichkeit Erfassungs-Empfindlichkeit Nacht Temperaturoffset Parameter nicht Die betroffenen Parameterwerte (siehe überschreiben...
  • Seite 45 Das Applikationsprogramm thePiccola P360 KNX Parametername Werte Bedeutung Andere Erfassungs- nein Für die Nacht gibt es keine andere Empfindlichkeit bei Nacht Erfassungs-Empfindlichkeit. Um mögliche Fehldetektionen zu verhindern, kann die Erfassungs- Empfindlichkeit für die Nacht in Stufen reduziert werden. Erfassungs-Empfindlichkeit 1…2…5...

  • Seite 46: Temperaturmessung

    Das Applikationsprogramm thePiccola P360 KNX Parametername Werte Bedeutung Helligkeitswert auf Bus nein Der gemessene Helligkeitswert wird senden nicht gesendet. Der gemessene Helligkeitswert wird über das Objekt 20 Helligkeitswert – Lux-Wert senden als 2-Byte-Telegramm gesendet. Mit dem Parameter Raum- Korrekturfaktor kann der gemessene Helligkeitswert an die Gegebenheiten im Raum angepasst werden.

  • Seite 47: Lichtkanäle

    Das Applikationsprogramm thePiccola P360 KNX Parametername Werte Bedeutung Rote LED anpassen nein Die integrierte rote LED hat keine Zusatzfunktion. Die beiden Parameter Anzeige der Bewegung durch die LED sowie Rote LED über Objekt steuern werden angezeigt. Anzeige der Bewegung durch...
  • Seite 48 Das Applikationsprogramm thePiccola P360 KNX Parametername Werte Bedeutung schaltet die Beleuchtung automatisch ein. Das Ausschalten erfolgt automatisch. Das Verhalten während aktivierter Stand-by Zeit Licht kann verändert werden, siehe Parameter Wiedereinschalten Licht im Halbautomat während Stand-by. Vollautomat In der Funktionsart Vollautomat schaltet oder regelt der Kanal Licht automatisch die Beleuchtung in Abhängigkeit von...
  • Seite 49 Das Applikationsprogramm thePiccola P360 KNX Parametername Werte Bedeutung Unterstützung bei der Einstellung des Helligkeits-Schaltwertes/Sollwertes. Helligkeits- nein Objekt 11 C1 Helligkeits-Schaltwert/ Schaltwert/Sollwert über Bus Sollwert – Wert empfangen, einstellen Objekt 12 C1 Helligkeits-Schaltwert/ Sollwert – Wert senden und Objekt 15 C1 Helligkeits-Schaltwert/ Sollwert (Teach-in) sind nicht verfügbar.
  • Seite 50 Das Applikationsprogramm thePiccola P360 KNX Parametername Werte Bedeutung den belegt, schaltet das Licht nach 2 Minuten vorzeitig aus. Die Kurzzeit-Präsenz wird auch ange- wendet, wenn mit einem Taster einge- schaltet, oder ein Parallelschaltung-Trigger empfangen wird. nein Anderer Helligkeits- Es steht nur ein Helligkeits-Schaltwert/ Schaltwert/Sollwert bei Sollwert zur Verfügung.
  • Seite 51 Das Applikationsprogramm thePiccola P360 KNX Parametername Werte Bedeutung nein Objekt 13 C1 Helligkeits-Schaltwert/ Sollwert Nacht – Wert empfangen, Objekt 14 C1 Helligkeits-Schaltwert/Sollwert Nacht – Wert senden und Objekt 15 C1 Helligkeits-Schaltwert/Sollwert (Teach-in) sind nicht verfügbar. Hinweis: Der Helligkeits-Schaltwert/- Sollwert Nacht kann immer mit der App- Fernbedienung theSenda B (mit App theSenda Plug) eingestellt werden.

  • Seite 52: Kanal C1 Licht Schalten - Detaileinstellungen

    Das Applikationsprogramm thePiccola P360 KNX Parametername Werte Bedeutung Minuten oder ≥ 30 Minuten. Die Nachlaufzeit gilt für alle Kanäle Licht C1, C2 gemeinsam. Nachlaufzeit Licht Nacht über Der Parameter ist sichtbar, wenn Andere Bus einstellen Nachlaufzeit bei Nacht = ja eingestellt ist.
  • Seite 53 Das Applikationsprogramm thePiccola P360 KNX Parametername Werte Bedeutung immer ein Die Beleuchtung bleibt dauerhaft auf Stand-by. Steigt die Raumhelligkeit über den Helligkeits-Schaltwert, schaltet die Beleuchtung nach 10 Minuten aus. Sinkt die Raumhelligkeit unter den Helligkeits- Schaltwert, schaltet die Beleuchtung selbstständig ohne Anwesenheit wieder auf den Stand-by Wert.
  • Seite 54 Das Applikationsprogramm thePiccola P360 KNX 7.5.1.2 Kanal C1 Licht Konstantlichtregelung/Konstantlichtregelung ohne Präsenzeinfluss Parametername Werte Bedeutung Beginn Regelung mit Wert-Telegramm Die Regelung startet mit einem Wert- Telegramm. Der Aktor dimmt mit der eingestellten Dimmzeit hoch. EIN-Telegramm Die Regelung startet mit einem EIN- Telegramm.
  • Seite 55 Das Applikationsprogramm thePiccola P360 KNX Parametername Werte Bedeutung Telegramm und Parameter Startverhalten Regelung = ohne 4-bit Stopp-Telegramm eingestellt ist. nein Es steht nur ein Einschalt-Dimmwert zur Verfügung. Ein Einschalt-Dimmwert für die Nacht kann parametriert werden. Im laufenden Betrieb kann zwischen zwei Einschalt-Dimmwerten umge- schaltet werden.
  • Seite 56 Das Applikationsprogramm thePiccola P360 KNX Parametername Werte Bedeutung Nach 5 min… eingestellten Zeit ausgeschaltet. Bei der min…9 h Auswahl nie ausschalten wird die Beleuchtung nie ausgeschaltet. Dieses Verhalten ist gültig, solange Personen anwesend sind. Verhalten bei manuellem School Konstantlichtregelung wird durch Dimmen manuelles Dimmen vorübergehend...
  • Seite 57 Das Applikationsprogramm thePiccola P360 KNX Parametername Werte Bedeutung 1 %...10 %... 100 % Die Dimmwerte für Stand-by sind in Stufen von 1% bis 100% wählbar. Wiedereinschalten Licht im Der Parameter ist sichtbar, wenn Para- Halbautomat während meter Funktionsart = Halbautomat und...
  • Seite 58 Das Applikationsprogramm thePiccola P360 KNX 7.5.1.3 Sperrfunktion Bezeichnung Werte Beschreibung Sperren von Kanal C1 Licht bedeutet, dass Sperrtelegramm der Melder keine Telegramme über die Objekte 1, 3 und 5 sendet, obwohl die Auswertung von Bewegung und Helligkeit weiterhin erfolgt. Entsperren allgemein:...
  • Seite 59 Das Applikationsprogramm thePiccola P360 KNX Bezeichnung Werte Beschreibung kein Telegramm Bei Beginn der Sperrung wird kein senden Telegramm gesendet. Wert X % senden Bei Schaltbetrieb mit dimmbarer Beleuchtung oder Konstantlichtregelung kann ein Wert zwischen 10 % und 100 % gesendet werden.

  • Seite 60: Hkl-Kanäle C4, C5

    Das Applikationsprogramm thePiccola P360 KNX 7.6 HKL-Kanäle C4, C5  Die Parameter-Seite ist sichtbar, wenn beim Parameter Kanal C4 – HKL aktivieren bzw. Kanal C5 – HKL aktivieren = ja eingestellt ist. Siehe Parameterseite Allgemein.  Der Kanal C4, C5 HKL wird nur durch Anwesenheit geschaltet, ohne Einfluss von Helligkeit.
  • Seite 61 Das Applikationsprogramm thePiccola P360 KNX 7.6.1 Objekte  Die Parameter-Seite ist sichtbar, wenn beim Parameter Kanal C4 – HKL aktivieren bzw. Kanal C5 - HKL aktivieren = ja eingestellt ist. Siehe Parameterseite Allgemein. Bezeichnung Werte Beschreibung Schaltbefehl Telegrammart Es stehen 6 Telegrammarten zur Auswahl.
  • Seite 62 Das Applikationsprogramm thePiccola P360 KNX Bezeichnung Werte Beschreibung Am Ende der Nachlaufzeit kein Telegramm Am Ende der Nachlaufzeit wird kein senden Telegramm gesendet. einmalig Am Ende der Nachlaufzeit erfolgt ein folgendes einmaliges Telegramm. Telegramm senden zyklisch senden Am Ende der Nachlaufzeit wird zyklisch ein Telegramm gesendet.
  • Seite 63 Das Applikationsprogramm thePiccola P360 KNX 7.6.2 Sperrfunktion  Die Parameter-Seite ist sichtbar, wenn beim Parameter Sperrfunktion aktivieren = ja eingestellt ist. Siehe Parameterseite Objekte. Bezeichnung Werte Beschreibung Sperren mit Sperrtelegramm Mit einem EIN-Telegramm auf das Sperrobjekt EIN- wird der Kanal C4 bzw. C5 HKL gesperrt.

  • Seite 64: Raumüberwachung

    Das Applikationsprogramm thePiccola P360 KNX 7.7 Raumüberwachung Bezeichnung Werte Beschreibung Zyklisch mit Meldeart Der Kanal Raumüberwachung sendet beim Quittierung Erkennen einer Bewegung ein EIN- Telegramm. Wird das Telegramm nicht innerhalb der parametrierbaren Wartezeit auf dem Objekt 57 bestätigt, sendet der Melder wieder ein EIN-Telegramm.

  • Seite 65: Fernbedienung

    Das Applikationsprogramm thePiccola P360 KNX 7.8 Fernbedienung Alle einstellbaren Parameter haben die gleichen Auswahlmöglichkeiten: Bezeichnung Werte Beschreibung Kanal C1 – Licht inaktiv Dem jeweiligen Kanal ist keine IR-Gruppen- Kanal C2 – Licht adresse zugeordnet und kann durch die Schalten/Dimmen extern 1...

  • Seite 66: Szenen

    Das Applikationsprogramm thePiccola P360 KNX 7.9 Szenen Bezeichnung Werte Beschreibung Szenensteuerung Der Melder besitzt einen einfachen, internen Szenebaustein. In einer Szene werden Werte (Ein, Aus bei Schaltbetrieb, Prozent-Werte bei Konstantlichtregelung) für die Ausgänge Licht gespeichert. Beenden: - Abwesend - Licht einschalten mit Taster oder...
  • Seite 67 Das Applikationsprogramm thePiccola P360 KNX Bezeichnung Werte Beschreibung 0 %…70 %… Wert von Szene 2, Kanal C1 bei Schalt- 100 % betrieb mit dimmbarer Beleuchtung oder Konstantlichtregelung. Ausgangswert Benutzer- Wert von Szene 1, Kanal C1 bei Schalt- Fernbedienung Szene 1, betrieb ohne dimmbare Beleuchtung.
  • Seite 68 Das Applikationsprogramm thePiccola P360 KNX 7.9.1 Szenenfunktionen Bezeichnung Werte Beschreibung Szenenfunktion 1 Das Verhalten des Melders kann mit 8 unterschiedlichen Szenenfunktionen Szenenfunktion 2 gesteuert werden. Szenenfunktion 3 Szenenfunktion 4 Szenenfunktion 5 Szenenfunktion 6 inaktiv Es ist keine Szenennummer definiert, die den Melder sperrt bzw.

  • Seite 69: Logikkanäle

    Das Applikationsprogramm thePiccola P360 KNX 7.10 Logikkanäle  Die Parameterseite ist sichtbar, wenn beim Parameter Anzahl Logikkanäle mindestens 1 Kanal eingestellt ist. Siehe Parameterseite Allgemein. Bezeichnung Werte Beschreibung Art der Verknüpfung Auswahl der logischen Verknüpfung zwischen den 1-Bit Eingangsgrößen (siehe unten) 2 bis 4 Eingänge...
  • Seite 70 Das Applikationsprogramm thePiccola P360 KNX 7.10.1 Objekte Bezeichnung Werte Beschreibung Schaltbefehl Telegrammart Es stehen 6 Telegrammarten zur Auswahl. Priorität Wert Prozentwert HKL-Betriebsart Szene Wenn die Bedingung kein Telegramm Sendeverhalten, wenn die Kanalbedingung erfüllt ist senden erfüllt ist. einmalig folgendes Telegramm senden...
  • Seite 71 Das Applikationsprogramm thePiccola P360 KNX Bezeichnung Werte Beschreibung Bei Telegrammart = Priorität Funktion Wert keine Priorität AUS Priorität inaktiv 0 (00 (no control, off) keine Priorität EIN Priorität inaktiv 1 (01 (no control, on) Priorität AUS Priorität AUS 2 (10 (control: disable, off) Priorität EIN...
  • Seite 72 Das Applikationsprogramm thePiccola P360 KNX 7.10.2 Sperrfunktion  Die Parameter-Seite ist sichtbar, wenn beim Parameter Sperrfunktion aktivieren = ja eingestellt ist. Siehe Parameterseite Objekte. Bezeichnung Werte Beschreibung Sperrtelegramm Sperren mit Mit einem EIN-Telegramm auf das Sperr- EIN-Telegramm objekt wird der Logik-Kanal gesperrt.

  • Seite 73: Bedienung

    Objekt C1 bzw. C2 Licht Eingang – Schalten Externer Taster (Obj. 2 bzw. 29) ausgeschaltet. Die Beleuchtung bleibt für die Dauer der Anwesenheit ausgeschaltet. Nach dem Verlassen des Raumes und dem Ablauf der Nachlaufzeit befindet sich der Melder wieder im normalen Schaltbetrieb. Handbuch thePiccola P360 KNX...

  • Seite 74: Manuelle Bedienung Mit Der Funktion Schalten Mit Dimmbarer

    Objekt C1 bzw. C2 Licht Eingang – Schalten Externer Taster (Obj. 2 bzw. 29) ausgeschaltet. Die Beleuchtung bleibt für die Dauer der Anwesenheit ausgeschaltet. Nach dem Verlassen des Raumes und dem Ablauf der Nachlaufzeit befindet sich der Melder wieder im normalen Schaltbetrieb. Handbuch thePiccola P360 KNX...

  • Seite 75: Manuelle Bedienung Mit Der Funktion Konstantlichtregelung

    Objekt C1 bzw. C2 Licht Eingang – Schalten Externer Taster (Obj. 2 bzw. 29) ausgeschaltet. Die Beleuchtung bleibt für die Dauer der Anwesenheit ausgeschaltet. Nach dem Verlassen des Raumes und dem Ablauf der Nachlaufzeit befindet sich der Melder wieder im normalen Regelbetrieb. Handbuch thePiccola P360 KNX...
  • Seite 76 Objekt C1 bzw. C2 Licht Eingang – Schalten Externer Taster (Obj. 2 bzw. 29) ausgeschaltet. Die Beleuchtung bleibt ausgeschaltet, bis die Regelung über das Objekt C1, C2 Licht Konstantlichtregelung – Aktivieren/Deaktivieren (Obj. 39) oder Externe Szene – Empfangen (Obj. 47) aktiviert wird. Handbuch thePiccola P360 KNX...

  • Seite 77: Manuelle Bedienung Bei Der Verwendung Von Zwei Ausgängen Licht

    Taster betätigt wird. Wichtig: Das Einschalten nur einer einzigen der beiden Lichtgruppen ist nicht möglich. Hingegen kann jeder Kanal auch bei Konstantlichtregelung separat ausgeschaltet werden. Die Kanäle C1, C2 Licht können separat gedimmt werden. Handbuch thePiccola P360 KNX...

  • Seite 78: Bedienung Mit (Benutzer)-Fernbedienung

    8.2.1 theSenda S Mit der Benutzer-Fernbedienung theSenda S lässt sich die Beleuchtung mit dem Präsenzmelder thePiccola P360 KNX DE WH komfortabel schalten und dimmen. Die Fernbedienung theSenda S verfügt über zwei Kanäle zur Ansteuerung von Lichtgruppen, Jalousien oder externer Kanäle mit Schalten und Dimmen. Weiter bietet die theSenda S die Möglichkeit, zwei verschiedene Lichtszenen abzuspeichern, um sie auf Tastendruck jederzeit...

  • Seite 79: Beispiele Von Eingestellten Ir-Gruppenadressen

    Mit dem Kanal 1 der theSenda S wird der Kanal C1 Licht des Präsenzmelders angesteuert. Mit dem Kanal 2 der theSenda S wird der Kanal C2 Licht des Präsenzmelders angesteuert. Geräte thePiccola P360 KNX DE WH (2099200) theSenda S (9070911) Übersicht Master Kanal IR-Grp-Adr.

  • Seite 80: Zwei Präsenzmelder, Je Ein Lichtkanal Und Jalousien

    Kanal Kanal IR-Grp.-Adr. Kanal C1 Licht Kanal C1 Licht Jalousie extern 2 Master 1 Master 2 thePiccola P360 KNX DE WH, Master 1: Parameterseite Parameter Einstellung Fernbedienung Kanal C1 – Licht thePiccola P360 KNX DE WH, Master 2: Parameterseite Parameter...

  • Seite 81: Zwei Präsenzmelder, Zwei Lichtkanäle

    IR-Grp-Adr. Kanal Kanal IR-Grp.-Adr. Übersicht Kanal C1 Licht Kanal C1 Licht Master 1 Master 2 thePiccola P360 KNX DE WH, Master 1: Parameterseite Parameter Einstellung Fernbedienung Kanal C1 – Licht thePiccola P360 KNX DE WH, Master 2: Parameterseite Parameter Einstellung Fernbedienung Kanal C1 –...

  • Seite 82: Zwei Präsenzmelder, Mit Einem Und Zwei Internen Lichtkanälen

    Kanal C1 Licht Kanal C1 Licht Kanal C2 Licht Master 1 Master 2 theSenda S 1 theSenda S 2 thePiccola P360 KNX DE WH, Master 1: Parameterseite Parameter Einstellung Fernbedienung Kanal C1 – Licht thePiccola P360 KNX DE WH, Master 2:...
  • Seite 83 8.2.2 theSenda B Mit der Benutzer-Fernbedienung theSenda B lässt sich die Beleuchtung mit dem Präsenz- melder thePiccola P360 KNX DE WH komfortabel schalten und dimmen. Die theSenda B verfügt über drei Kanäle zur Ansteuerung von Lichtgruppen, Jalousien oder externer Kanäle mit Schalten und Dimmen. Weiter bietet die theSenda B die Möglichkeit, zwei verschiedene Lichtszenen abzuspeichern, um sie auf Tastendruck jederzeit wieder abzurufen.

  • Seite 84: Kombinieren Des Präsenzmelders Und Thesenda B

    Werkseinstellungen ausgeliefert: • Kanal Licht 1: IR-Gruppenadresse I • Kanal Licht 2: IR-Gruppenadresse II • Kanal Licht 3: IR-Gruppenadresse III • Szene 1: IR-Gruppenadresse I, II und III • Szene 2: IR-Gruppenadresse I, II und III Handbuch thePiccola P360 KNX...
  • Seite 85 Mit dem Kanal 1 der theSenda B wird der Kanal C1 Licht des Präsenzmelders angesteuert. Mit dem Kanal 2 der theSenda B wird der Kanal C2 Licht des Präsenzmelders angesteuert. Geräte thePiccola P360 KNX DE WH (2099200) theSenda B (9070985) Übersicht Master Kanal IR-Grp-Adr.
  • Seite 86 Kanal Kanal IR-Grp.-Adr. Kanal C1 Licht Kanal C1 Licht Jalousie extern 2 Master 1 Master 2 thePiccola P360 KNX DE WH, Master 1: Parameterseite Parameter Einstellung Fernbedienung Kanal C1 – Licht thePiccola P360 KNX DE WH, Master 2: Parameterseite Parameter...
  • Seite 87 IR-Grp-Adr. Kanal Kanal IR-Grp.-Adr. Übersicht Kanal C1 Licht Kanal C1 Licht Master 1 Master 2 thePiccola P360 KNX DE WH, Master 1: Parameterseite Parameter Einstellung Fernbedienung Kanal C1 – Licht thePiccola P360 KNX DE WH, Master 2: Parameterseite Parameter Einstellung Fernbedienung Kanal C1 –...
  • Seite 88 Kanal C1 Licht Kanal C1 Licht Kanal C2 Licht Master 1 Master 2 theSenda B 1 theSenda B 2 thePiccola P360 KNX DE WH, Master 1: Parameterseite Parameter Einstellung Fernbedienung Kanal C1 – Licht thePiccola P360 KNX DE WH, Master 2:...

  • Seite 89: Zwei Präsenzmelder, Zwei Lichtkanäle Und Jalousie

    Kanal Kanal IR-Grp.-Adr. Kanal C1 Licht Kanal C1 Licht Jalousie extern 2 Master 1 Master 2 thePiccola P360 KNX DE WH, Master 1: Parameterseite Parameter Einstellung Fernbedienung Kanal C1 – Licht thePiccola P360 KNX DE WH, Master 2: Parameterseite Parameter...

  • Seite 90: Parallelschaltung

    9.2 Parallelschaltung Master-Master Es können mehrere „Master in Parallelschaltung“ miteinander verknüpft werden. Die Präsenzerfassung erfolgt gemeinsam, während Lichtmessung, Parametereinstellungen und Lichtsteuerung von jedem Master individuell verarbeitet werden. Dies ergibt mehrere Ausgänge Licht mit eigener Lichtmessung, aber gemeinsamer Präsenzerfassung. Handbuch thePiccola P360 KNX...

  • Seite 91: Telegrammlast Beim Einsatz Der Parallelschaltung

    Abstand zwischen zwei Telegrammen, um ein unerwünschtes Abschalten zu verhindern. Die Parallelschaltung ist kompatibel mit sämtlichen Theben KNX-Meldern. Das heißt, auch Melder mit einem gemeinsamen Trigger-Objekt (Trigger Ein-/Ausgang) können mit dem Objekt Trigger Eingang oder mit dem Objekt Trigger Ausgang miteinander verknüpft werden.

  • Seite 92: Helligkeits-Schaltwert/Helligkeits-Sollwert

    Mit dem Raum-Korrekturfaktor wird die Helligkeitsmessung des Melders an die Verhältnisse im Raum angepasst. Der Helligkeitswert des Melders wird so auf den gemessenen Luxmeter-Wert auf der Fläche unterhalb des Melders skaliert. Siehe Parameter Raum-Korrekturfaktor Helligkeit. Helligkeitswert an der Decke Raum-Korrekturfaktor Helligkeitswert auf der Arbeitsfläche Handbuch thePiccola P360 KNX...

  • Seite 93: Abgleich Der Helligkeitsmessung

    Korrekturfaktor wird unmittelbar übernommen. Zur Kontrolle kann der Raum- Korrekturfaktor über das Objekt 19 abgefragt werden.  Der Standardwert des Raum-Korrekturfaktors ist 0.3 und passt für die meisten Anwen- dungen. Die Empfindlichkeit des Lichtsensors auf Helligkeitsänderungen wird durch die Veränderung des Raum-Korrekturfaktors beeinflusst. Handbuch thePiccola P360 KNX...

  • Seite 94: Auraeffekt

    Bereichen verknüpft werden. Sobald ein Aurasignal empfangen wird und keine Bewegung in diesem Bereich erkannt wurde, gehen die Lichtkanäle in diesen Bereichen auf den eingestellten Aura-Dimmwert. Ein Beispiel für den Auraeffekt mit den notwendigen Objekt-Verknüpfungen und Parameter- Einstellungen finden Sie im Kapitel 15.11 Aura-Effekt. Handbuch thePiccola P360 KNX...

  • Seite 95: Test-Modi

    Test-Modi 12 Test-Modi Das Gerät thePiccola P360 KNX DE WH verfügt über zwei Test-Modi: Test-Mode Präsenz  Test-Mode Licht  12.1 Test-Mode Präsenz Der Test-Mode Präsenz dient der Überprüfung der Präsenzerfassung und der Parallelschaltung. Aktivieren Steuerbefehl Test-Präsenz „ON“ mit App theSenda Plug oder Installations-Fernbedienung theSenda P Taste Ein-Telegramm via Bus-Objekt 75.

  • Seite 96: Test-Mode Licht

    Den Melder nicht mit einer Taschenlampe zum Schalten bringen. Der Melder wird dies einlernen und somit die adaptive Lichtschaltschwellen und Hysteresewerte verfälschen. Um das Verhalten zu simulieren, wird idealerweise der Bereich unten vor dem Melder beleuchtet oder die Jalousien betätigt. Für einen neuen Versuch, Test-Mode Licht nochmals aktivieren. Handbuch thePiccola P360 KNX...

  • Seite 97: Update Tool

    Update Tool 13 Update Tool Für das KNX-Firmware Update steht eine ETS-App zur Verfügung, welche kostenlos heruntergeladen werden kann. Genauere Informationen zum Vorgehen entnehmen Sie folgendem Dokument: https://www.theben.de/knx-update Handbuch thePiccola P360 KNX...

  • Seite 98: Störungsbeseitigung

    Erfassungsbereich: Heizlüfter, Glühbirne/ Abwesenheit Halogenstrahler, sich bewegende Objekte (z.B. Vorhänge bei offenen Fenstern); Die Aufwärmphase verlief nicht fehlerfrei. Fehlerblinken (3 x pro Sekunde) Fehler während der Aufwärmphase oder während des Betriebs; Gerät nicht funktionstüchtig. Handbuch thePiccola P360 KNX...

  • Seite 99: Typische Anwendungen

    Personen im Raum anwesend sind und das natürliche Tageslicht nicht ausreicht. Wird der Raum verlassen oder steigt der Tageslichtanteil, wird die Beleuchtung automatisch ausgeschaltet. 15.1.1 Geräte thePiccola P360 KNX DE WH (2099200)  RMG 4 U (4930223)  15.1.2 Übersicht Obj.

  • Seite 100: Wichtige Parametereinstellungen

    Typische Anwendungen 15.1.4 Wichtige Parametereinstellungen Für die nicht aufgeführten Parameter gelten die Standard-, bzw. kundenspezifische Parametereinstellungen. thePiccola P360 KNX DE WH Parameterseite Parameter Einstellung Allgemein Betriebsart Master Betriebsart Master Einzelschaltung Kanal C1 – Licht aktivieren Kanal C1 Licht Funktion Licht...

  • Seite 101: Präsenz- Und Helligkeitsabhängiges Schalten Von Licht Mit Zwei Lichtgruppen In Einem Raum

    Der Präsenzmelder schaltet zwei Lichtgruppen, eine in Fensternähe, die zweite im Rauminnern. Die Lichtgruppe in Fensternähe wird vom Präsenzmelder aufgrund des höheren Tagelichtanteils früher ausgeschaltet als diejenige im Rauminnern (Energieeinsparung). 15.2.1 Geräte thePiccola P360 KNX DE WH (2099200)  RMG 4 U (4930223) ...
  • Seite 102 Typische Anwendungen 15.2.4 Wichtige Parametereinstellungen thePiccola P360 KNX DE WH Parameterseite Parameter Einstellung Allgemein Betriebsart Master Betriebsart Master Einzelschaltung Kanal C1 – Licht aktivieren Kanal C2 – Licht aktivieren Kanal C1 Licht Funktion Licht Licht schalten Funktionsart Vollautomat Helligkeits-Schaltwert 500 lx (gemäß Kundenwunsch) Nachlaufzeit Licht 10 min (gemäß...

  • Seite 103: Präsenz- Und Helligkeitsabhängiges Schalten Von Licht, Zusätzliche Steuerung Der Heizung

    Soll-Temperatur geregelt werden kann. Aufgrund der Schutzart IP 54 kann die Temperaturmessung träge sein. Daher ist die Verwendung des Temperaturwertes für die Raumregelung in Wohnräumen nicht uneingeschränkt zu empfehlen. 15.3.1 Geräte thePiccola P360 KNX DE WH (2099200)  RMG 4 U (4930223) ...
  • Seite 104 Typische Anwendungen 15.3.4 Wichtige Parametereinstellungen thePiccola P360 KNX DE WH Parameterseite Parameter Einstellung Allgemein Betriebsart Master Betriebsart Master Einzelschaltung Kanal C1 – Licht aktivieren Kanal C4 – HKL aktivieren Kanal C1 Licht Funktion Licht Licht schalten Funktionsart Vollautomat- Helligkeits-Schaltwert 500 lx (gemäß Kundenwunsch) Nachlaufzeit Licht 10 min (gemäß...

  • Seite 105: Präsenz- Und Helligkeitsabhängiges Schalten Von Licht, Zusätzliche Manuelle Übersteuerung Per Externen Taster

    Fall muss die Beleuchtung stets von Hand eingeschaltet werden, der Melder schaltet die Beleuchtung nicht selbstständig ein. Bei ausreichend Tageslicht oder bei Abwesenheit schaltet der Präsenzmelder die Beleuchtung wie gewohnt aus. 15.4.1 Geräte thePiccola P360 KNX DE WH (2099200)  iON 102 (4969232) ...
  • Seite 106 RMG 4 U Kanal C1 / Schalten Schaltobjekt C1 Licht Eingang / RMG 4 U Kanal C1 / Taste T1.1 / Schalten Schalten Externer Taster Schaltobjekt 15.4.4 Wichtige Parametereinstellungen thePiccola P360 KNX DE WH Parameterseite Parameter Einstellung Allgemein Betriebsart Master Betriebsart Master Einzelschaltung Kanal C1 –...

  • Seite 107: Konstantlichtregelung

    Kunstlicht automatisch heller gedimmt, bei steigendem Tageslichtanteil wird das Kunstlicht automatisch dunkler gedimmt und schlussendlich ausgeschaltet. Wird der Raum verlassen, wird die Beleuchtung automatisch auf den Stand-by-Dimmwert gedimmt. 15.5.1 Geräte thePiccola P360 KNX DE WH (2099200)  DALI-Gateway S64 KNX (4940301) ...
  • Seite 108 Typische Anwendungen 15.5.4 Wichtige Parametereinstellungen thePiccola P360 KNX DE WH Parameterseite Parameter Einstellung Allgemein Betriebsart Master Betriebsart Master Einzelschaltung Kanal C1 – Licht aktivieren Kanal C1 Licht Funktion Licht Konstantlichtregelung Funktionsart Vollautomat Helligkeits-Sollwert 500 lx (gemäß Kundenwunsch) Nachlaufzeit Licht 10 min (gemäß Kundenwunsch)

  • Seite 109: Konstantlichtregelung, Zusätzliche Manuelle Übersteuerung Über Einen Externen Taster

    Als Option besteht die Möglichkeit, den Präsenzmelder als Halbautomat zu betreiben. In diesem Fall muss die Beleuchtung stets von Hand eingeschaltet werden, der Melder schaltet die Beleuchtung nicht selbstständig ein. 15.6.1 Geräte thePiccola P360 KNX DE WH (2099200)  iON 102 (4969232) ...
  • Seite 110 C1 Licht Ausgang / G1 Wertsetzen, / Wert senden Wert C1 Licht Eingang / G1 Status, / Wert Rückmeldung Wert 15.6.4 Wichtige Parametereinstellungen thePiccola P360 KNX DE WH Parameterseite Parameter Einstellung Allgemein Betriebsart Master Betriebsart Master Einzelschaltung Kanal C1 – Licht aktivieren...
  • Seite 111 Typische Anwendungen iON 102 Parameterseite Parameter Einstellung Taste T1 / Funktion Dimmen Funktionsauswahl Dimmen Reaktion auf lang / kurz Eintastenbedienung Handbuch thePiccola P360 KNX...

  • Seite 112: Konstantlichtregelung Mit Zwei Lichtgruppen

    (siehe Anwendungsbeispiel Konstantlichtregelung). Zur besseren Nutzung des Tageslichts in Fensternähe ist die Beleuchtung in zwei Lichtgruppen aufgeteilt. Die beiden Lichtgruppen werden zusammen eingeschaltet und geregelt. 15.7.1 Geräte thePiccola P360 KNX DE WH (2099200)  DALI-Gateway S64 KNX (4940301)  15.7.2 Übersicht Obj.
  • Seite 113 Typische Anwendungen 15.7.4 Wichtige Parametereinstellungen thePiccola P360 KNX DE WH Parameterseite Parameter Einstellung Allgemein Betriebsart Master Betriebsart Master Einzelschaltung Kanal C1 – Licht aktivieren Kanal C2 – Licht aktivieren Kanal C1 Licht Funktion Licht Konstantlichtregelung Funktionsart Vollautomat Helligkeits-Sollwert 500 lx (gemäß Kundenwunsch) Nachlaufzeit Licht 10 min (gemäß...

  • Seite 114: Parallelschaltung Master/Slave

    Buslast während der Sperrung. Die Parallelschaltung Master/Slave kann unabhängig davon eingesetzt werden, ob der Master eine oder zwei Lichtgruppen schaltet oder in Konstantlichtregelung betreibt. 15.8.1 Geräte thePiccola P360 KNX DE WH (2099200)  RMG 4 U (4930223) ...
  • Seite 115 Typische Anwendungen  Die Parallelschaltung ist kompatibel mit sämtlichen Theben KNX-Meldern. Das heißt auch Melder mit einem gemeinsamen Trigger-Objekt (Trigger Ein-/Ausgang) können mit dem Objekt Trigger Eingang oder mit dem Objekt Trigger Ausgang miteinander verknüpft werden. 15.8.3 Objekte und Verknüpfungen Verknüpfungen...

  • Seite 116: Master-Master Parallelschaltung

    Obj. 1 Obj. 1  Die Parallelschaltung ist kompatibel mit sämtlichen Theben KNX-Meldern. Das heißt, auch Melder mit einem gemeinsamen Trigger-Objekt (Trigger Ein-/Ausgang) können mit dem Objekt Trigger Eingang oder mit dem Objekt Trigger Ausgang verknüpft werden. Handbuch thePiccola P360 KNX...
  • Seite 117 Typische Anwendungen 15.9.3 Objekte und Verknüpfungen Verknüpfungen thePiccola P360 KNX DE WH RMG 4 U Kommentar Objektname / Funktion Objektname / Funktion Ein- und Ausschalten C1 Licht Ausgang / Schalten RMG 4 U Kanal C1 / Schaltobjekt der Beleuchtung thePiccola P360 KNX DE WH...

  • Seite 118: Tag-/Nachtumschaltung

     Zur Tag-/Nachtumschaltung kann eine Lichtmessung im Außenbereich verwendet werden, z. B. eine Wetterstation (Theben Meteodata 140 S 24V KNX – 1409201). Hier kann in einem Universalkanal eine Dämmerungsschwelle definiert werden. Bei Unterschreiten der Schwelle ist es Nacht, bei Überschreiten Tag.
  • Seite 119 Typische Anwendungen 15.10.3 Objekte und Verknüpfungen Verknüpfungen thePiccola P360 KNX DE WH DMG 2 T Kommentar Objektname / Objektname / Funktion Funktion Ein- und DMG 2 T Kanal C1 / C1 Licht Ausgang / Schalten Ausschalten der Schalten EIN/AUS Beleuchtung...

  • Seite 120: Aura-Effekt

     Die Objekte Auraeffekt benachbarte Zonen der einzelnen Mastergeräte verbinden.  Beispiel: Master A, Objekt 62 mit Master B, Objekt 63 verbinden. 15.11.1 Geräte thePiccola P360 KNX DE WH (2099200)  DALI-Gateway S64 KNX (4940301)  15.11.2 Übersicht Obj. 62 Obj.
  • Seite 121 Master B – Master C empfangen Auraeffekt Eingang / Auraeffekt Ausgang / Objektverbindung Bewegungsstatus Bewegungsstatus senden Master C – Master B empfangen 15.11.4 Wichtige Parametereinstellungen thePiccola P360 KNX DE WH Parameterseite Parameter Einstellung Allgemein Betriebsart Master Betriebsart Master Auraeffekt Kanal C1 – Licht aktivieren...
  • Seite 122 Verhalten beim Wert setzen Dimmen auf Wert in 10 Sekunden Zeit zum Dimmen 10 Sekunden Max. Wert zum Dimmen 100 % Min. Wert zum Dimmen Min / Max Werte sind gültig Dimmobjekt für Einschalten via Dimmen nein Handbuch thePiccola P360 KNX...

  • Seite 123: Anhang

    Anhang 16 Anhang 16.1 Umrechnung Prozente in Hexadezimal- und Dezimalwerte Prozentwert 100% Hexadezimal Dezimal Handbuch thePiccola P360 KNX...

  • Seite 124: Kontakt

    Kontakt 17 Kontakt Theben AG Hohenbergstr. 32 72401 Haigerloch DEUTSCHLAND Tel. +49 7474 692-0 Fax +49 7474 692-150 Hotline Tel. +49 7474 692-369 hotline@theben.de www.theben.de Handbuch thePiccola P360 KNX...
  • Seite 125 Kontakt Sensor AMUN 716 KNX...
