KABEL

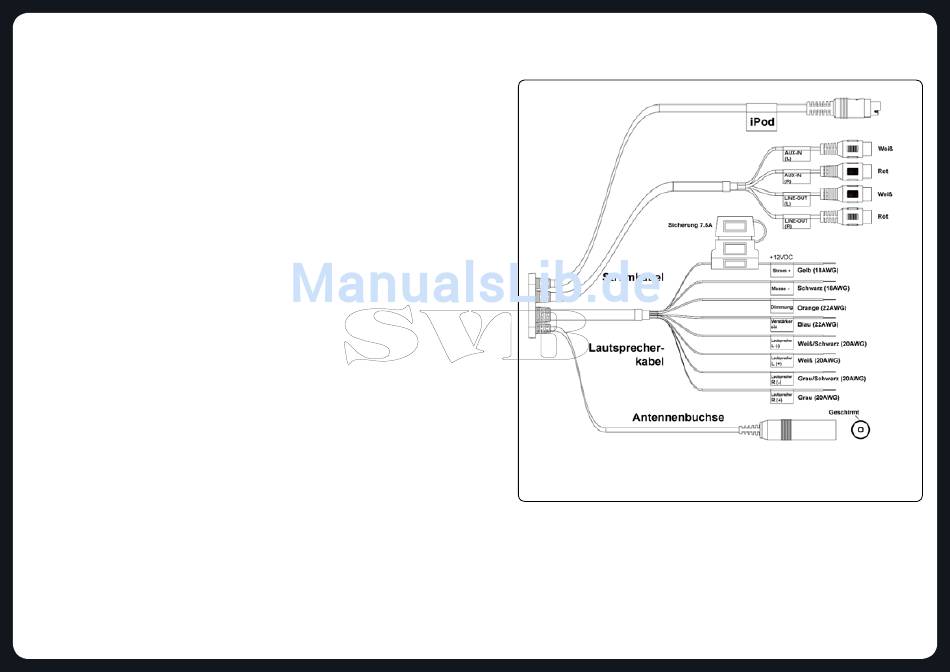

KABELANSCHLUSSSCHEMA DES RA50
Beschreibung (Farbe)
+12-V-Gleichstromversorgung (gelb)
Negative Erdung (schwarz)
Verstärker-Ferneinschaltung (blau)
Geschaltete +12-V-Dimmung (orange)
Dim
Schließen Sie dieses Kabel an das Beleuchtungssystem des Bootes an, um die LCD-Anzeige
und die Tastenbeleuchtung zu dimmen, wenn die Schiffsbeleuchtung eingeschaltet wird.
Aux-Eingang
Schließen Sie ein Zusatzgerät an den linken und rechten Cinch-Anschluss an (Weiß = L, Rot = R).
Lineout-Anschluss
Schließen Sie dieses Kabel an den externen Verstärker an (Weiß = L, Rot = R).
Abbildung 8 – Kabelanschlussschema des RA50
