Inhaltszusammenfassung für G-Lab DR-2

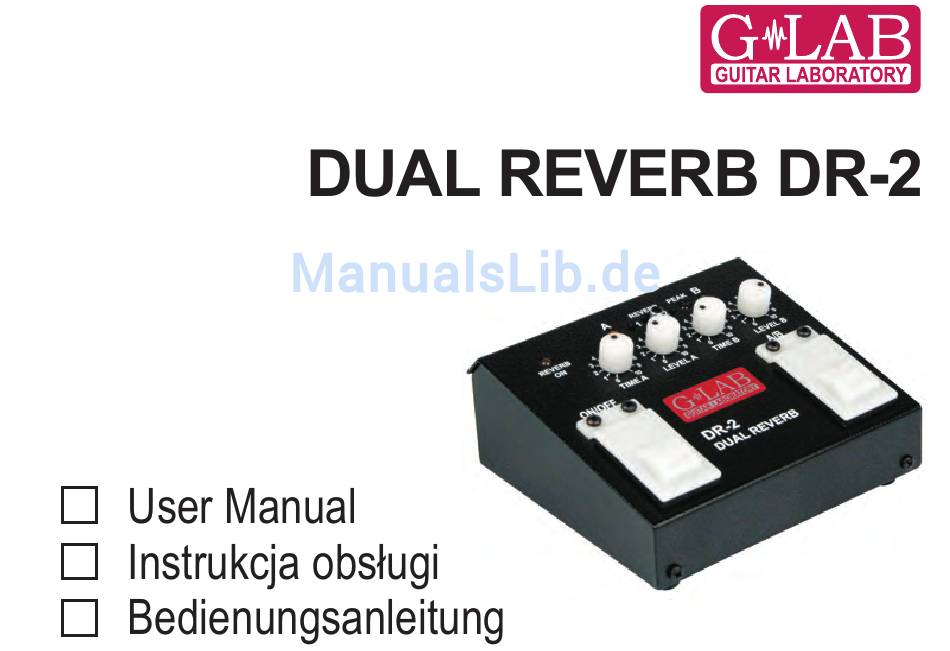

- Seite 3 Version 1.0 Sehr geehrter Kunde, danke, dass Sie sich für unser Produkt entschieden haben. Das G Lab Dual Reverb 2 (DR-2) ist ein analog/digitales Hall-Bodeneffektgerät. Die wichtigsten Eigenschaften: – Zwei Reverb-Typen (REVERB 1 oder 2) mit unterschiedlichen Sound- Charakteristiken – Zwei jeweils separate Regelmöglichkeiten (A und B) für Reverb-Zeit (TIME) und Reverb-Intensität (LEVEL)
- Seite 5 1 - Fußschalter Effekt ON/OFF 2 - LEVEL-Regler für Reverb A 3 - TIME-Regler für Reverb A 4 - LED-Anzeige Effekt On 5 - LED-Anzeige Reverb A 6 - Wahlschalter für Reverb-Typ 1 oder 2 7 - Ausgangsbuchse (OUT) 8 - Anschluss für externes Netzgerät (9V DC) 9 - Anschluss für FOOT PEDAL (Anschluss an G LAB GSC-Controller) 10 - Eingangsbuchse (IN) 11 - Übersteuerungsanzeige (PEAK)
- Seite 6 Anschlussbeispiele Wenn Sie Overdrive-Sounds mittels Effektgeräten erzeugen, sollte das DR-2 als letzter Effekt vor dem Amp geschaltet werden. Wenn Sie die Overdrive-Sounds mit Ihrem Amp erzeugen, schleifen Sie das DR-2 in die Effect-Loop des Amps ein.
- Seite 7 Falls Ihr Amp mit einem Ausgangs-Regler für den Effect-SEND ausgestattet ist, stellen Sie am DR-2 den jeweiligen LEVEL-Regler auf die höchste Position (10) und pegeln dann das Signal mit dem Ausgangs-Regler des Amps so ein, dass die PEAK- Anzeige des DR-2 gerade nicht aufleuchtet. (Der Amp sollte so eingestellt sein, wie Sie ihn normalerweise verwenden, probieren Sie außerdem alle Kanäle.)
- Seite 8 – Solo: REVERB: 2, TIME: 3 – 5, LEVEL: 4 – 6 Spannungsversorgung Das DR-2 benötigt ein externes Netzteil (9V DC) mit einer Ausgangsleistung von 80 mA oder mehr. Bitte überprüfen Sie vor dem Anschluss die Polarität des Steckers (Ring: +, Tip: –; siehe Gehäuse-Unterseite).
- Seite 9 BITTE BEACHTEN SIE: Wenn Sie ein nicht passendes Netzteil an das DR-2 anschließen, verlieren Sie Ihre Garantie-Ansprüche. Anschluss an den GSC (Guitar System Controller) Das DR-2 kann durch die G LAB GSC-Controller gesteuert werden. In diesem Fall verbinden Sie den Ausgang SW1&2 (oder SW3&4) des GSC mit Hilfe eines...
- Seite 10 Im Signalweg sollte das DR-2 (nur in dem Fall, dass Sie den Hall des Amps nicht verwenden) an letzter Stelle hinter dem GSC und vor dem Eingang des Amps geschaltet sein. Technische Daten Maße 120 (T) x 120 (B) x 60 (H) mm, 550 g Eingangswiderstand 1 MΩ...
- Seite 12 EMC/EMI und Konformitätserklärung Dieses Gerät wurde konstruiert und gebaut gemäß den Vorschriften und Standards bezüglich sicherer Funktionsweise und elektromagnetischer Strahlung. Dieses Gerät verwendet und sendet elektromagnetische Wellen aus, die bei unsach- gemäßer Verwendung des Geräts den Radio-Empfang stören können. Obwohl das Gerät bei ordnungsgemäßem Einsatz unterhalb der Grenzwerte bleibt, kann es in bestimmten Situationen zu Störungen kommen.
- Seite 13 Konformitätserklärung ELZAB S.A., ul. Kruczkowskiego 39, 41-813 Zabrze, Polen, erklärt hiermit in Eigen-verantwortung, dass folgendes Produkt: Dual Reverb 2 (G LAB DR-2) welches diese Erklärung betrifft und mit dem Zeichen CE 07 gekennzeichnet wird, Anforderungen folgender Normen erfüllt: PN-EN 60065:2004...
- Seite 14 Werfen Sie dieses Gerät nicht in den Hausmüll! Dieses Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu entsorgen ist, sondern an einer Annahmestelle für Recycling von elektrischen und elektronischen Geräten abgegeben werden muss.
