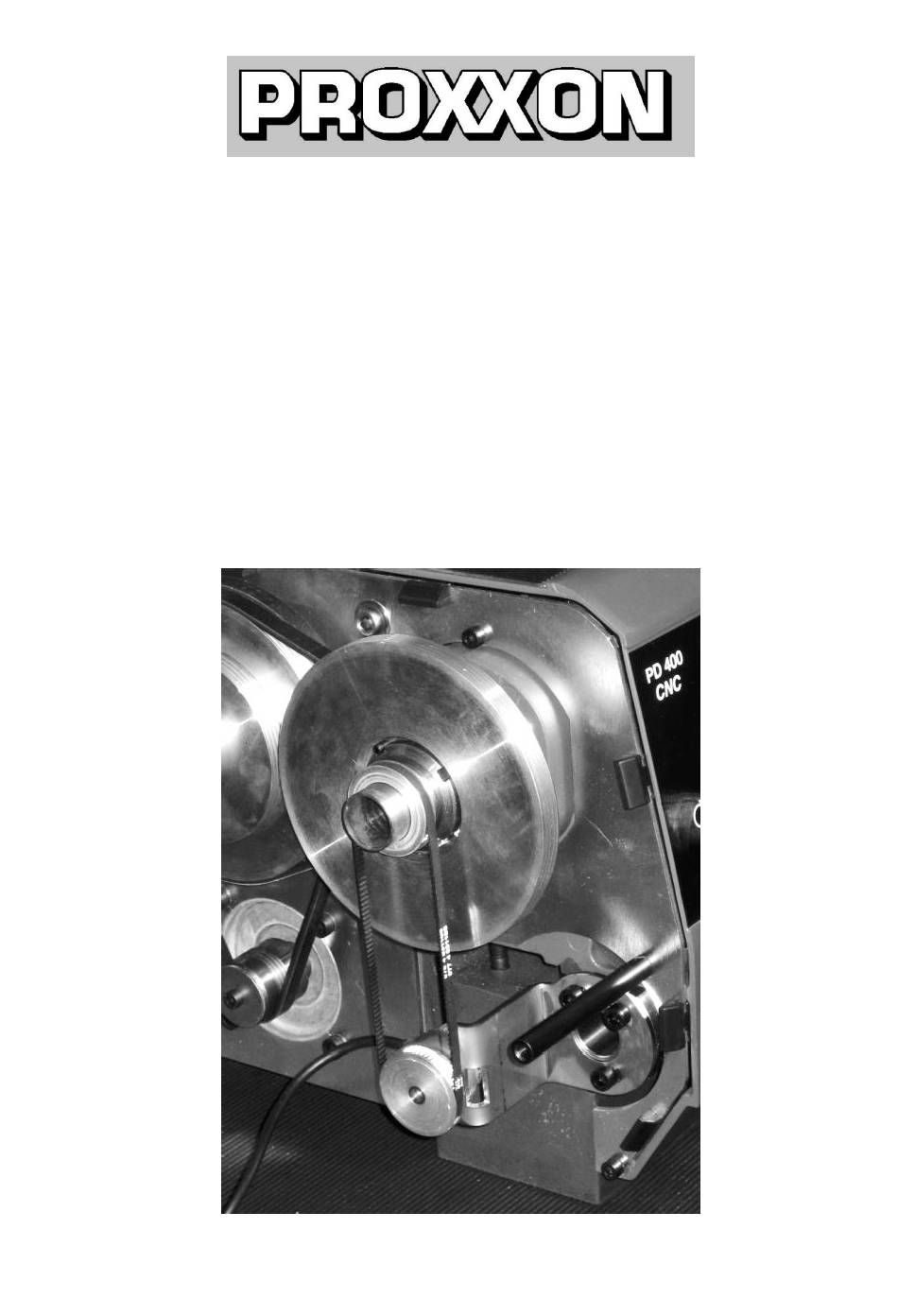

- Seite 1 Montageanleitung Assembly instructions Gewindeschneideinrichtung für PD 400/CNC Thread cutting device for PD 400/CNC Art. 24506 Ver. 05-02/2021 Seite 1...
- Seite 2 PROXXON Gewindeschneideinrichtung 24506/PROXXON Thread cutting device 24506 Inhalt Allgemeines/In general ..............................2 Lieferumfang/Scope of delivery:..........................3 Anbau der Gewindeschneideinrichtung / Installing the thread cutting device............. 4 Vor der Inbetriebnahme: Editierung der Maschinendaten ..................6 Before commissioning: Editing the machine data ....................7 Service-Hinweis/ Service note ............................
- Seite 3 Lieferumfang/Scope of delivery: Befestigungs- schrauben Fastening screws Zahnriemen Toothed belt Zahnriemen- ring für die Hauptspindel Toothed belt ring for the main spindle Inkrementaler Drehgeber mit Halter, Zahnriemenrad und Anschlußkabel Incremental rotary encoder with mount, toothed belt wheel and connecting cable Seite 3...
- Seite 4 Anbau der Gewindeschneideinrichtung / Installing the thread cutting device Innensechskantschraube der Spindelstockabdeckung lösen Release the Allen screw of the headstock cover Spindelstockabdeckung aufklappen Open the headstock cover Drehgeber Halter beiliegenden Innensechskantschrauben lose anschrauben Loosely screw on the rotary encoder and holder with the 3 included Allen screws.
- Seite 5 Nach dem Auflegen und dem seitlichen Ausrichten des Zahnriemens den Zahnriemenring mit den seitlichen Gewindestiften fixieren. After placing and aligning the side of the toothed belt, fix the toothed belt ring with the side headless screw. Zahnriemen leicht spannen und danach die Schrauben festziehen.
- Seite 6 Vor der Inbetriebnahme: Editierung der Maschinendaten Vor der Inbetriebnahme der Drehfunktion muß ein Parameter im Programm nccad überprüft und gegebenenfalls korrigiert werden. Bitte gehen Sie dazu wie folgt vor: Als erstes starten Sie bitte das Programm nccad. Anschließend in der Menüleiste oben auf „Parameter“...
- Seite 7 Before commissioning: Editing the machine data Before starting the turning function you will have to check a parameter in the nccad program and correct it as necessary. Please proceed as follows: First, please start the nccad program. Next, in the menu bar at top click on "Parameter" and then on "Check parameter".
- Seite 8 Improper use, such as capacity overload, damage due to outside influences and normal wear are excluded from the warranty. You will find further notes regarding "Service and Spare Parts Management at www.proxxon.com. Art.-Nr.: 24506-99 Änderungen im Sinne des technischen Fortschritts behalten wir uns vor...
