Inhaltszusammenfassung für AS Torantriebe M700

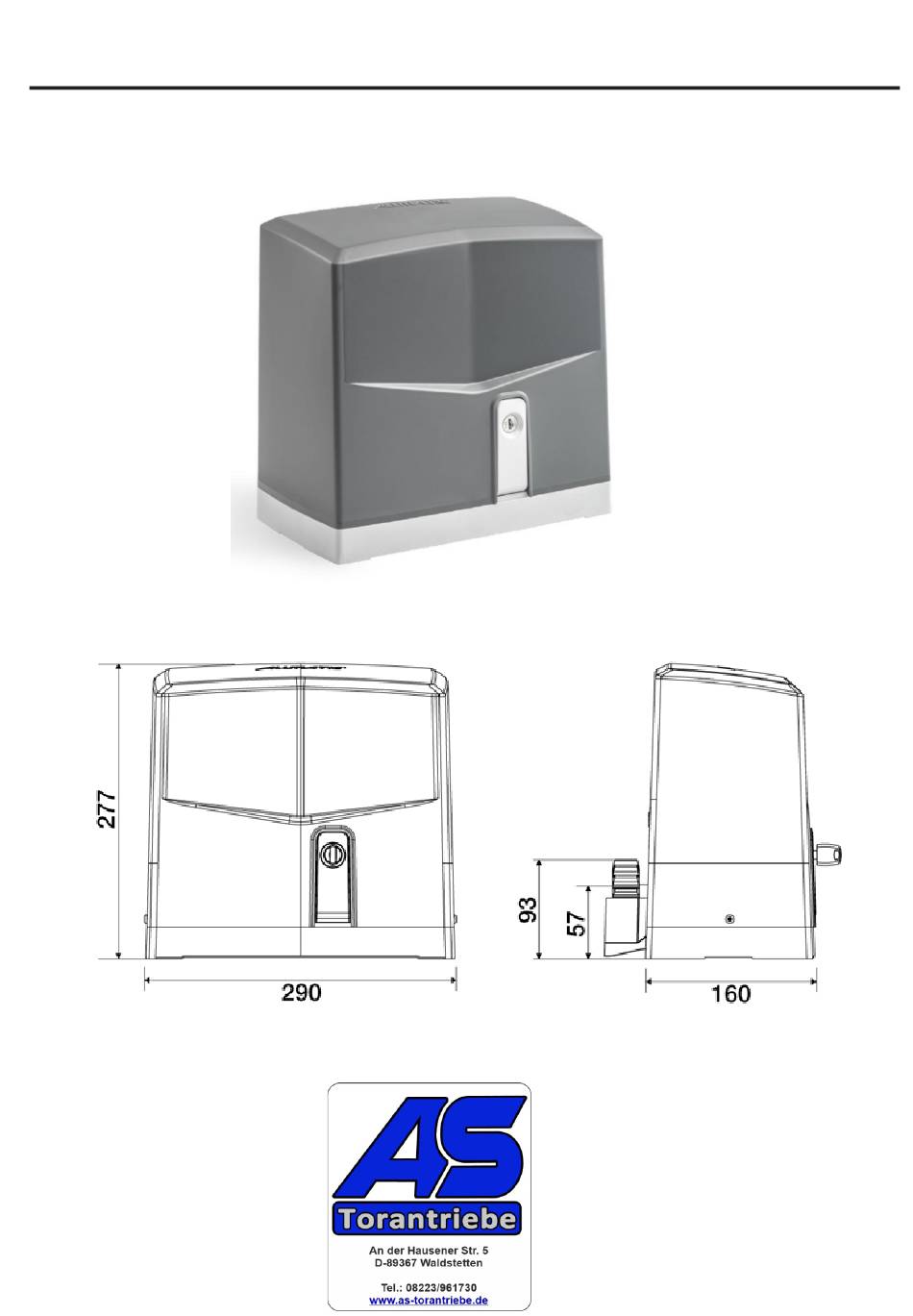

- Seite 1 Schiebetorantrieb M700 Motorsteuerung BIOS-1 Handsender FOR4 oder A2...
- Seite 2 SYSTEMLAYOUT Abb. 1 A - M700 Schiebetorantrieb B - Fotozellen (extern) C - Gestell M4 M700 Getriebeschmierung D - Tastenauswahl Einsatztemperaturbereich E - Abgestimmte Antenne –50 °C bis +120 °C F - Blinkende Lampe G - Endschalternocken H- An der Säule befestigte Sicherheitskante...
- Seite 3 INSTALLATION DER GRUNDPLATTE 1. Schieben Sie die Anker, bis sie einen Winkel von 90° haben, wie in der Abbildung gezeigt. 2. Setzen Sie die 4 Schrauben (mitgeliefert) wie in der Abbildung gezeigt von unten nach oben in die Trägerplatte ein. 3.
- Seite 4 MOTORMONTAGE Abb. 5 Um den Motor an der Gegenplatte zu befestigen, setzen Sie die 4 Muttern ein und schrauben Sie sie fest (Abb. 5). Positionieren Sie den Motor parallel zum Tor und mit dem Zahnrad unter der Zahnstange, wie in Abb. 8 gezeigt. Hinweis: Es ist wichtig, die 4 Muttern kräftig anzuziehen und sicherzustellen, dass der Getriebemotor während des gesamten Torhubs fest auf dem Boden steht.
- Seite 5 Endschaltermontage Um die Torlauflänge zu bestimmen, platzieren Sie zwei Nocken (Abb. 9) an den Enden der Zahnstange (Abb. 10). Verschieben Sie die Nocken auf den Zähnen der Zahnstange, um ihren Öffnungs- und Schließweg einzustellen. Um die Nocken an der Zahnstange zu befestigen, ziehen Sie die mitgelieferten Schrauben fest. Hinweis: Zusätzlich zu den oben genannten elektrischen Stoppnocken müssen Sie auch starke mechanische Anschläge installieren, die verhindern, dass das Tor aus den oberen Führungen rutscht.
- Seite 6 POSITIONIERUNG DES TORES IM VERHÄLTNIS ZUR HORIZONTALE EBENE Abb. 13 Abb. 13 NEIN Für Sonderinstallationen Informationen bei Allmatic anfordern oder größere Getriebemotoren verwenden. Notentriegelung Um das Tor manuell zu bewegen, muss der Getriebemotor durch Einstecken des Schlüssels, Drehen um 90° und Öffnen des Hebels entriegelt werden (Abb. 14). Um die manuelle Bedienung des Torflügels durchführen zu können, müssen folgende Punkte überprüft werden: - dass das Tor mit entsprechenden Griffen ausgestattet ist;...
- Seite 7 Magnetenschalter berührungslos...
