CSG Line-USB-L-B Handbuch
Usb deviceserver
Inhaltszusammenfassung für CSG Line-USB-L-B

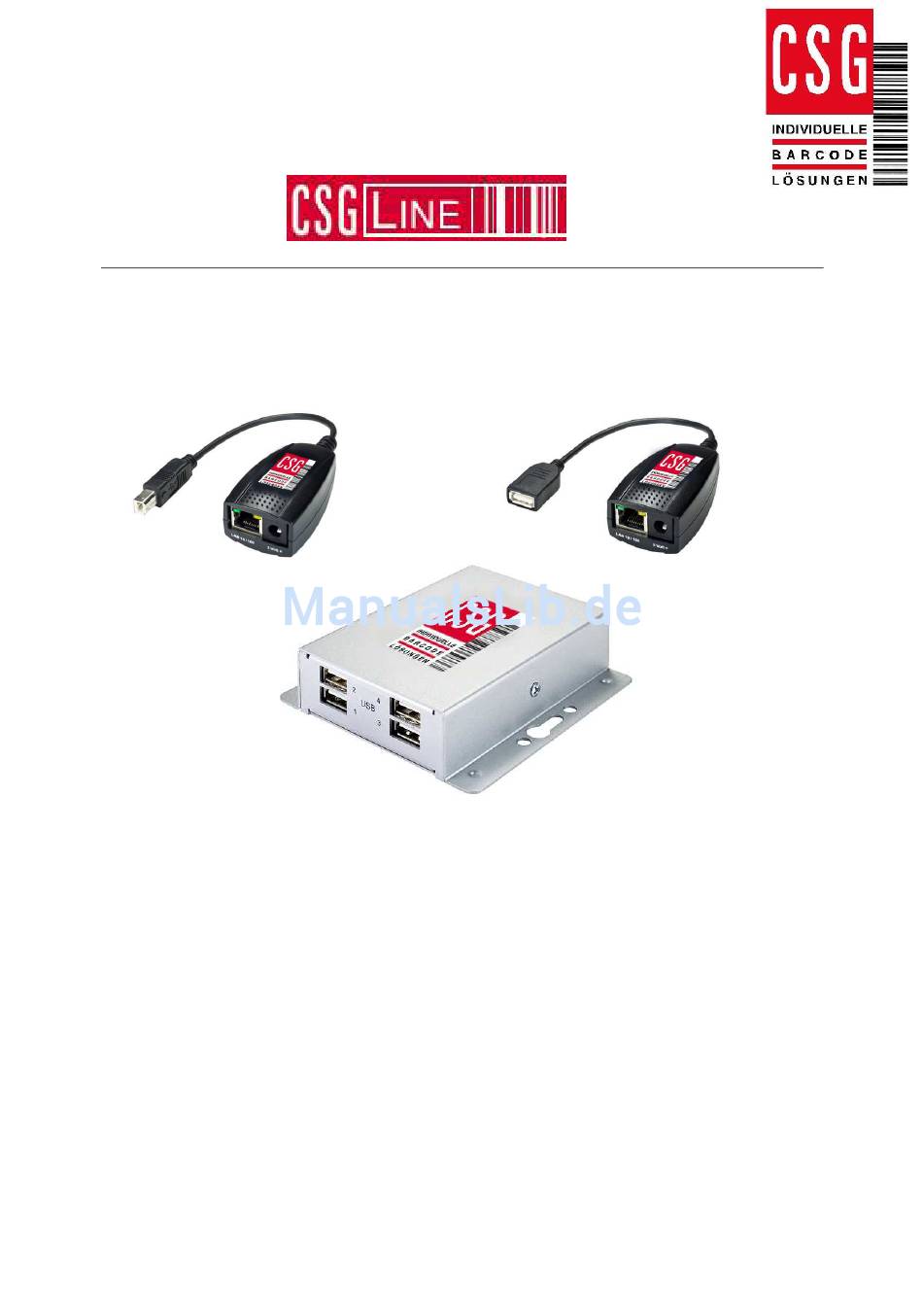

- Seite 1 Handbuch für CSG-USB- DeviceServer CSG-Line-USB-L-B CSG-Line-USB-L-A CSG-Line-USB-XXL CSG-Line-USB Seite 1 von Seite 35...
-
Seite 2: Bevor Sie Beginnen
Achten Sie drauf, das Sie die Bauelemente vorsichtig behandeln. Fassen Sie die Komponenten immer am Rand an und vermeiden Sie auf Platinen und div. Bauelemente zu fassen. Lagern Sie keine System-Boards in der Nähe starker elektrostatische, elektromagnetische, magnetische oder radioaktive Felder. CSG-Line-USB Seite 2 von Seite 35... -
Seite 3: Inhaltsverzeichnis
3. Verbindung zum USB-Gerät………….…………………………….....……… 3.1 Verbindung herstellen……………………………………………….……… 3.2 Verbindung trennen………………………………………...……….……… 4. Fehlermeldungen…………………………………………………………..…… 4.1 Besetzt......…..……………………………………..……... 4.2 Anderes Segment ……………………………………………..………… 4.3 Nicht unterstütztes Gerät………………………………………...………… 4.4 Unerreichbare IP-Adresse…………………………………………..……… 5. CSG-USB-DeviceServer Konfiguration…………………………………..… 5.1 Einstellungen..…………………… ………………………..….. 5.1.1 IP-Adressierung..…………………… …………………….. 5.1.2 Backup-Firmware..…………………… …………………….. 5.1.3 Firmware aktualisieren……………………... -
Seite 4: Funktionsprinzip
Funktionsprinzip Mit den CSG USB–Deviceservern ist es möglich, beliebige USB–Endgeräte wie Fax, Kamera, Scanner, Web-Cam, Printer, Festplatten, Signpads, Barcode-Reader, RFID–Lesegeräte, USB-Sticks, Messgeräte, Sensoren und Industriemaschinen mit USB – Anschluss usw., in ein Netzwerk zu integrieren. Sie können dann über einen PC im Netzwerk direkt angesprochen und gesteuert werden. -
Seite 5: Installation
1. Installation Hardware Installationsdatei Verbinden Sie die Hardware CSG-USB-DeviceServer (CSG-Line-USB-L oder den CSG-Line-USB-XXL) mit dem Netzwerk und schließen das Netzteil an. Software Installationsdatei Sollten Sie das Installationsprogramm komprimiert (ZIP – Datei) erhalten, dekomprimieren Sie es vorher. Starten Sie nun das Installationsprogramm „USB_Server_Setup.exe“... - Seite 6 Um die Installation erfolgreich zu beenden und abzuschließen, wählen Sie „Fertig stellen“. Nun muss der Computer neu gestartet werden. Wählen Sie auch hier „Fertig stellen“. Der Computer wird nun neu gestartet, und die Installation ist erfolgreich abgeschlossen. CSG-Line-USB Seite 6 von Seite 35...
-
Seite 7: Software
Starten Sie „Launch USB Server“ mit einem Doppelklick. Beim ersten Start der Software erscheint die unten dargestellte Sicherheitsabfrage der Windows Firewall. Wählen Sie „Nicht mehr Blocken“, damit die Software die benötigten Netzwerkfunktionen benutzen kann. CSG-Line-USB Seite 7 von Seite 35... -
Seite 8: Programmoberfläche
Programmoberfläche Hier sehen Sie alle im Netzwerk verfügbaren CSG-USB-DeviceServer. Mit dem Button „Suche“ durchsucht das Programm „USB-Server“ Ihr Netzwerk erneut. Sollte kein CSG-USB-DeviceServer erscheinen Verbinden Sie Ihren CSG-USB- DeviceServer mit Ihrem Netzwerk, überprüfen Sie Ihre Verkabelung oder die Netzwerkeinstellungen Ihres Computers. -
Seite 9: Verbindung Zum Usb-Gerät
3. Verbindung zum USB-Gerät Verbindung herstellen Erkennt der CSG-USB-DeviceServer (CSG-Line-USB-L oder CSG-Line-USB-XXL) ein USB-Gerät am USB-Anschluss, wird dieses in dem Programm „USB-Server“ angezeigt. Alle wichtigen Informationen wie Gerät, Status und Informationen werden hier angezeigt. CSG-Line-USB Seite 9 von Seite 35... - Seite 10 Im nächsten Schritt markieren Sie Ihr USB-Gerät. Das ausgewählte USB-Gerät erhält die Farbe grün. Wählen Sie nun „Gerät anschließen“, um das USB-Gerät mit Ihrem Computer zu verbinden. CSG-Line-USB Seite 10 von Seite 35...
- Seite 11 USB-Gerät und Sie werden möglicherweise aufgefordert, die dazugehörigen Treiber installieren, einwandfreie Funktion gewährleisten. Sollte es nicht möglich sein, sich mit dem Gerät zu verbinden oder erscheint ein anderes Symbol, lesen sie bitte Abschnitt 4 [Fehlermeldungen] CSG-Line-USB Seite 11 von Seite 35...
-
Seite 12: Verbindung Trennen
über die Betriebssystem-Funktion „Hardware sicher entfernen“ abzumelden, bevor Sie die Verbindung zu den Geräten über „Gerät trennen“ beenden. Es öffnet sich eine Warnmeldung, dass das USB Gerät vom Rechner getrennt wird. Wenn Sie sich sicher sind, drücken Sie den Button „OK“. CSG-Line-USB Seite 12 von Seite 35... -
Seite 13: Fehlermeldungen
4. Fehlermeldungen Besetzt Symbol: Das Gerät wird von einem anderen Benutzer verwendet und Sie können zurzeit keine Verbindung zu diesem Gerät herstellen. CSG-Line-USB Seite 13 von Seite 35... -
Seite 14: Anderes Segment
Anderes Segment Symbol: Das Fragezeichen zeigt an, dass die IP-Adresse des CSG-USB-DeviceServers in einem anderen Netzwerksegment ist. Überprüfen Sie Ihre Netzwerkeinstellungen in der „Server Konfiguration“. CSG-Line-USB Seite 14 von Seite 35... -
Seite 15: Nicht Unterstütztes Gerät
Geräte mit diesem Symbol werden nicht unterstützt. Eine Verbindung mit diesen Geräten ist nicht möglich. Unerreichbare IP-Adresse Ihre IP Adresse ist unerreichbar oder Ihr CSG-USB-DeviceServer ist nicht angeschlossen. Überprüfen Sie die Verbindungsleitungen zu Ihrem CSG-USB- DeviceServer oder überprüfen Sie Ihre Netzwerkeinstellungen. -
Seite 16: Csg-Usb-Deviceserver Konfiguration
5. CSG-USB-DeviceServer Konfiguration Einstellungen Mit dem Programm „USB-Server“ können Einstellungen am CSG-USB-DeviceServer vorgenommen werden. Klicken Sie dazu die rechte Maustaste am ausgewählten USB-Gerät. Es öffnet sich ein Untermenü. Klicken Sie auf „Server-Einstellungen Anschließend werden Sie nach dem eingestellten Passwort gefragt. -
Seite 17: Ip-Adressierung
Der „Server Name“ kann beliebig verändert werden. Um die Eingabefelder „IP- Adresse“ und „Subnet“ verändern zu können, müssen Sie „DHCP benutzen“ deaktivieren. Um die Einstellungen zu übertragen, klicken Sie auf „Einstellen“. Der CSG-USB- DeviceServer übernimmt nun die Einstellungen und führt einen Neustart durch. CSG-Line-USB... -
Seite 18: Backup-Firmware
5.1.2 Backup-Firmware Möchten Sie Ihre Firmware sichern, klicken Sie auf „Backup-Firmware“. Es öffnet sich ein Fenster. Wählen Sie den Speicherort für die Firmware und klicken Sie auf „Speichern“. CSG-Line-USB Seite 18 von Seite 35... -
Seite 19: Firmware Aktualisieren
Wollen Sie Ihr Produkt mit neuer Firmware auf den aktuellen Stand bringen, klicken Sie auf „Firmware aktualisieren“. Es öffnet sich ein neues Fenster. Wählen Sie die neue Firmware aus und klicken Sie auf „Öffnen“. CSG-Line-USB Seite 19 von Seite 35... -
Seite 20: Änderung Des Passworts
Fenster „Ändere Passwort“. In das Eingabefeld „Neues Passwort“ kann ein beliebiges Passwort eingegeben werden, im Eingabefeld „Bestätige Passwort“ muss dieses wiederholt eingegeben werden, um es zu bestätigen. Durch den Button „Abschicken“ werden die Änderungen übertragen. CSG-Line-USB Seite 20 von Seite 35... -
Seite 21: Webinterface
Webinterface Um das Webinterface Ihres CSG-USB-DeviceServers aufzurufen, können Sie nach dem Markieren des Servers, den Button „Webseite öffnen“ drücken. Es öffnet sich der Browser. CSG-Line-USB Seite 21 von Seite 35... -
Seite 22: Status
Status 5.2.1 Im Browser sehen Sie den Status des CSG-USB-DeviceServers. Unter „Server Informationen“ werden die Informationen des aktuellen CSG-USB- DeviceServers angezeigt. Unter „Device Informationen“ werden die Informationen des angeschlossenen USB- Gerätes angezeigt. CSG-Line-USB Seite 22 von Seite 35... -
Seite 23: Network
Bei „Network Information“ sehen Sie die zurzeit gültigen Einstellungen für: IP-Adresse. Subnetzmaske. Mac Adresse. Änderungen können bei „Network Setting“ vorgenommen werden Um die Parameter zu ändern, geben Sie das Passwort ein und übertragen Sie die Einstellungen mit „Submit“. CSG-Line-USB Seite 23 von Seite 35... -
Seite 24: Reset Device
5.2.3 Reset Device Um einen Neustart des CSG-USB-DeviceServers durchzuführen, klicken Sie auf „Reset Device“. Nach der Eingabe des Passwortes klicken Sie auf „Submit“. Der USB- Server führt nun einen Neustart durch CSG-Line-USB Seite 24 von Seite 35... -
Seite 25: Factory Default
5.2.4 Factory Default Um den CSG-USB-Server in den Auslieferungszustand zurückzusetzen, klicken Sie auf „Factory Default“. Nach der Eingabe des Passwortes klicken Sie auf „Submit“. Der CSG-USB-Server lädt die Standardeinstellungen und führt einen Neustart durch. CSG-Line-USB Seite 25 von Seite 35... -
Seite 26: Firmware Update
5.2.5 Firmware Update Bei „Firmware Update“ können Sie den CSG-USB-DeviceServer mit der neusten Version aktualisieren. Mit „Durchsuchen“ wählen Sie die Updatedatei aus. Geben Sie das Passwort ein und übertragen Sie die Einstellungen mit „Submit“. CSG-Line-USB Seite 26 von Seite 35... -
Seite 27: Password Change
Geben Sie in das Feld „Current Password“ Ihr aktuelles Passwort ein. In das Eingabefeld „New Password“ kann ein beliebiges neues Passwort eingegeben werden. Im Eingabefeld „Confirm New Password“ muss dieses wiederholt eingegeben werden, um es zu bestätigen. Durch den Button „Submit“ werden die Änderungen übertragen. CSG-Line-USB Seite 27 von Seite 35... -
Seite 28: Usb-Server Menü
6. USB-Server-Menü 6.1 Datei(F) Mit „Beenden“ wird das Programm „USB-Server“ geschlossen. Es werden beim Beenden der Software alle Verbindungen getrennt. CSG-Line-USB Seite 28 von Seite 35... -
Seite 29: Option(O)
6.2 Option(O) Sprache. Automatische Verbindung bei Programmstart. Server Einstellungen. Website öffnen. Gerät anschließen. Gerät trennen. Aufforderung zum Trennen des Gerätes. Geräte-Eigenschaften Speichermedium bei Inaktivität automatisch trennen. Drucker bei Inaktivität automatisch trennen. CSG-Line-USB Seite 29 von Seite 35... -
Seite 30: Ansicht(A)
6.3 Ansicht(A) Gehen Sie auf „Nur Geräte zeigen“, wenn Sie ausschließlich die USB-Geräte in der Liste sehen möchten. CSG-Line-USB Seite 30 von Seite 35... -
Seite 31: Hilfe(H)
Klicken Sie auf „Über“, um die USB Server Softwareinformation zu sehen. Aktivieren Sie „Log-Datei“, um alle Meldungen zu protokollieren. Die Log-Datei hat den Namen „log.txt“ und befindet sich in dem Installationsordner des USB- DeviceServer Programm. CSG-Line-USB Seite 31 von Seite 35... -
Seite 32: Hardware
7. Hardware CSG-Line-USB-L USB-Stecker TYP B Netzwerk LED´s Stromversorgung USB-Stecker TYP A Netzwerk LED´s Stromversorgung 1: Netzwerk Link 2: Netzwerk aktivität CSG-Line-USB Seite 32 von Seite 35... - Seite 33 Device-Server mit Spannung und Strom versorgt. Achten Sie darauf, dass die Stromaufnahme Ihres Endgerätes nicht die zulässige Gesamtleistung des Netzteils übersteigt. Dieses könnte zu einer Beschädigung des Netzteils führen. Der Eigenverbrauch des CSG-Line-USB-L liegt bei ca. 250mA. CSG-Line-USB Seite 33 von Seite 35...
-
Seite 34: Csg-Line-Usb-Xxl
Device-Server mit Spannung und Strom versorgt. Achten Sie darauf, dass die Stromaufnahme Ihres Endgerätes nicht die zulässige Gesamtleistung des Netzteils übersteigt. Dieses könnte zu einer Beschädigung des Netzteils führen. Der Eigenverbrauch des CSG-Line-USB-XXL liegt bei ca. 350mA. CSG-Line-USB Seite 34 von Seite 35... - Seite 35 Beschreibung USB – Buchse TYP A NETZWERK LED’s STROMVERSORGUNG LED’s (Ansicht von vorne) 1: Status LED 2: Netzwerk - Link 3: Netzwerk - Activity 4: Power LED CSG-Line-USB Seite 35 von Seite 35...
