Mainboard - Emec Ldscl Kurzanleitung
A
E
B
A: Fusibile generale (6A T)
B: Fusibile strumento (3.15A T)
L(Fase) - E(Terra) - N(Neutro): 85÷264VAC - 50/60 Hz
1(Fase) - E(Terra) - N(Neutro): 85÷264VAC - 5A 50/60 Hz Relay 2 Uscita "CL RELAY 2" . Per "ON/OFF" o "PWM" .
2(Fase) - E(Terra) - N(Neutro): 85÷264VAC - 5A 50/60 Hz Relay 1 Uscita "CL RELAY". Per "ON/OFF" o "PWM".
3(Fase) - E(Terra) - N(Neutro) : 85÷264VAC Uscita allarme
4(Fase) - E(Terra) - N(Neutro): 85÷264VAC Uscita "SELF CLEAN" (MAX 5A)
5(Fase) - E(Terra) - N(Neutro): 85÷264VAC Uscita "CIRCULATOR PUMP" (MAX 5A)
6(Verde) - 7(Marrone) - 8(Bianco) - 9(Giallo): Sonda di temperatura PT100
11(-) - 10(+): Contatto Standby
11(-) - 12(+): Contatto Allarme / Livello Cloro
19(-) - 18(+): Livello 2 Cloro
14(+Marrone) - 15(Nero) - 16 e 17 (-Blu): Sensore di prossimità mod. "SEPR" oppure
14 - 15: Contatto NPED - 16 e 17 (insieme)
28(+RS485) - 29(-RS485): RS485 (no MODBUS)
36(+) ; 37(-): Ingresso Contatore Lancia Impulsi WM (max frequenza in ingresso 500Hz)
24(-) - 25(+): Uscita "Cl Pulse"con fotoaccoppiatore. Per pompe dosatrici serie "IS" , "MF" , "PLUS"
26(-) - 27(+): Uscita "Cl Pulse 2"con fotoaccoppiatore. Per pompe dosatrici serie "IS" , "MF" , "PLUS"
31(-) - 30(+): Uscita mA in corrente per PID
31(-) - 32(+): Uscita mA in corrente per cloro
34(-) - 35(+): Uscita mA in corrente per temperatura
solo modello plus
30
L
1
2
3
4
5
E
E
E
E
E
14
N
N
N
N
N
N

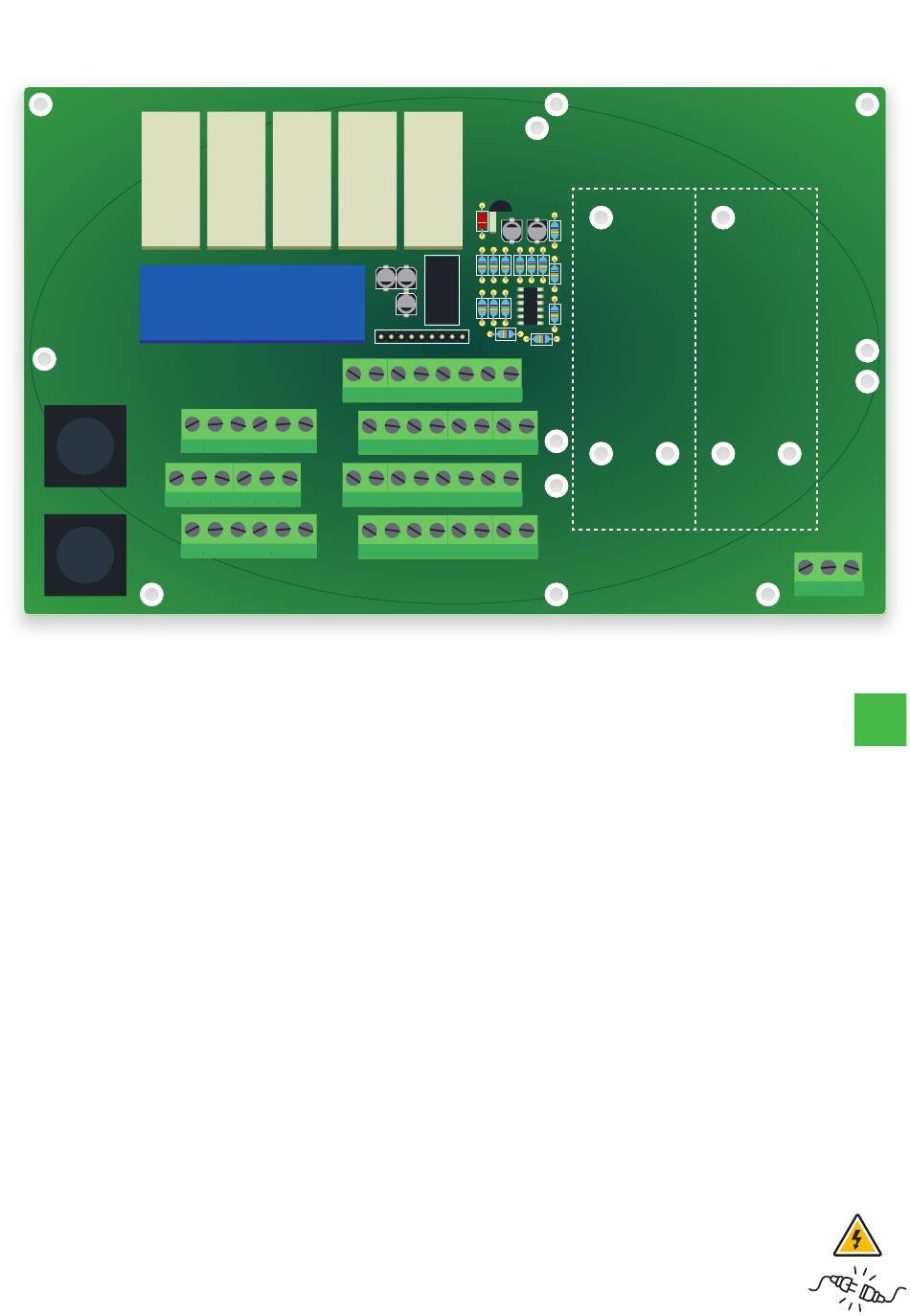

MAINBOARD
31
32
33
34
35
36
37
22
23
24
25
26
27
28
29
15
16
17
18
19
20
21
6
7
8
9
10
11
12
13
*example mainboard
}
Max carico resistivo: 500 Ohm
Uscite mA Attive
Non connettere alcun voltaggio esterno
Tensione driver senza carico: 15V
Uscite presenti solo versione mA
