Inhaltszusammenfassung für RS Pro 8802208

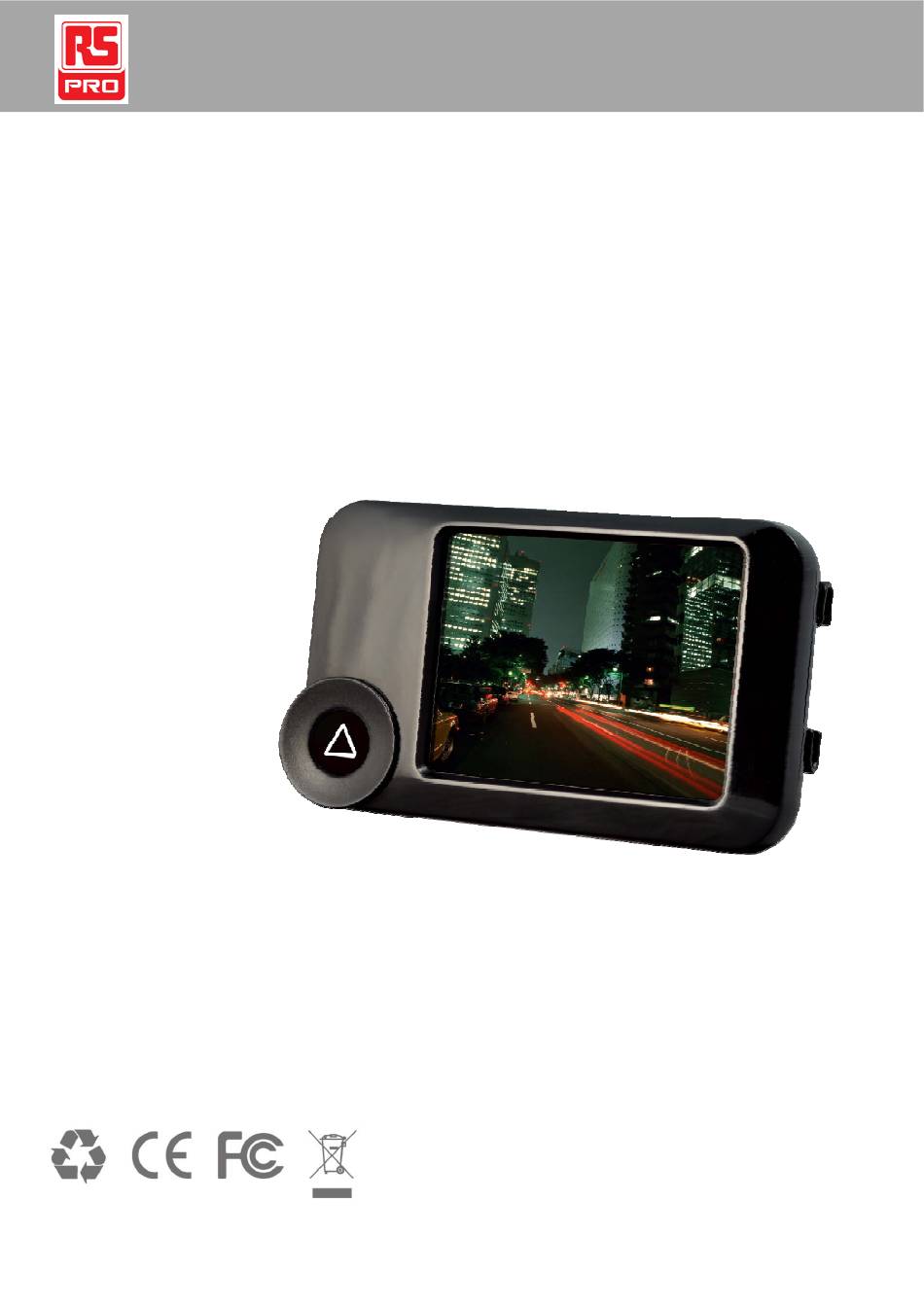

- Seite 1 Professionally approved products. Bedienungsanleitung FULL HD Video-Blackbox Article no: 8802208...
- Seite 2 Video-Blackbox fü r's Auto Bedienungsanleitung Inhalt Eigenschaften der Blackbox Full HD ..................1 Technische Daten ........................3 Zubehör ............................4 Montageplan der Blackbox Full HD ..................5 Produktbeschreibung ....................... 7 Einbau der SD-Karte ........................ 8 Beschreibung der Fernbedienung ..................9 Beschreibung des internen Menüs ..................10 Aufzeichnung / Anhalten der Aufzeichnung ...............10 RS Fahrtanalyse-Software ....................11...
- Seite 3 Video-Blackbox fü r's Auto Bedienungsanleitung >> Zu dieser Bedienungsanleitung Diese Bedienungsanleitung enthält Informationen zu Ihrer Video-Blackbox und kann ohne vorherige Ankündigung geändert werden. Wir haben alle Anstrengungen unternommen, damit diese Bedienungsanleitung so vollständig und genau wie möglich ist. Es können dennoch Fehler oder Auslassungen darin enthalten sein, für die wir keine Haftung übernehmen.
- Seite 4 Video-Blackbox fü r's Auto Bedienungsanleitung A. Eigenschaften der Blackbox Full HD Video-Blackbox für PKW, Taxi, Bus, LKW, usw. Leichte Montage an der Frontscheibe des Fahrzeugs. Durch die ultrakompakte Größ e wird die Sicht des Fahrers auß erhalb seines Sichtfeldes auf der rechten Seite des Rückspiegels nicht beeinträchtigt.
- Seite 5 Video-Blackbox fü r's Auto Bedienungsanleitung Mehrere Videoaufzeichnungsformate sowie die Anzahl der pro Sekunde aufgezeichneten Bilder können ausgewählt werden (FPS). Blackbox besitzt eigenes Videoaufzeichnungsformat, um die Integrität der Daten zu garantieren. Die Blackbox besitzt keine Lithiumbatterie, da sie hinter der Frontscheibe lange der Sonne ausgesetzt ist.
- Seite 6 Video-Blackbox fü r's Auto Bedienungsanleitung B. Technische Daten Funktionen Beschreibung Chip Bildkomprimierungssystem Ambarella H.264 Fotosensor Sensor FULL HD 5 MP (1080p) Blickwinkel Objektiv 3 mm, circa 105° LCD 2,5’’ - Format 4:3 Anzeige Spannung Start bei 5V±5%；Stromverbrauch: 650mA (5V/1A) Betriebstemperatur -10℃~ +60℃...
- Seite 7 Video-Blackbox fü r's Auto Bedienungsanleitung C. Zubehö r Im Lieferumfang enthalten 1. Anschlusskabel Zigarettenanzünder 5V 2. Fernbedienung 3. Installations-CD-ROM 4. Selbstklebender Halter 3M 5. Schnellstartanleitung...
- Seite 8 Video-Blackbox fü r's Auto Bedienungsanleitung D. Montageplan der Blackbox Full HD 1. Montage des Systems an der Frontscheibe Position Klebehalter Klebehalter 2. Optimale Montageposition 3. Winkeleinstellung 4. Anschuss der Stromversorgung 5. Anschluss Zigarettenanzünder...
- Seite 9 Video-Blackbox fü r's Auto Bedienungsanleitung 6. Montage der Video-Blackbox im Fahrzeug Optimale Position Zigarettenanzünder Information Das Gerät ist in einem sauberen Bereich der Frontscheibe zu montieren. (1). Die SD-Karte muss vor der Verwendung formatiert werden. (2). Einstellung der Uhrzeit über das Gerätemenü (3).
- Seite 10 Video-Blackbox fü r's Auto Bedienungsanleitung E. Produktbeschreibung SD-Kartensteckplatz Notaufzeichnung Stromversorgung Objektiv Einheit: mm...
- Seite 11 Video-Blackbox fü r's Auto Bedienungsanleitung F. Einbau der SD-Karte (1). Hinweis: Ein spezielles Kapitel befasst sich mit der Formatierung der SD-Karte Achtung (1). Es werden „SanDisk“ oder „Transcend“ SD-Karten der Klasse 10 oder höher empfohlen. (2). Die eingesetzte Speicherkarte wird vom System automatisch gelöscht und formatiert, wenn keine Formatierung durch die RS Software erfolgt ist.
- Seite 12 Video-Blackbox fü r's Auto Bedienungsanleitung G. Beschreibung der Fernbedienung Notaufzeichnung Lautstärke verringern Tonaufzeichnung Lautstärke erhöhen unterbrechen Lautsprecher aktivieren Menü Auf/Ab/Rechts/Links Bestätigen Lesen Stopp Pause...
- Seite 13 Video-Blackbox fü r's Auto Bedienungsanleitung H. Beschreibung des internen Menü s Das Systemmenü mit aufrufen. NTSC / PAL Einstellung der Uhrzeit Bildschirmschoner Firmware-Version Signaltyp: Zur Auswahl von NTSC /Pal auf klicken 2. Parametrierung der Uhrzeit: Zur Einstellung der Uhrzeit auf klicken 3.
- Seite 14 Video-Blackbox fü r's Auto Bedienungsanleitung J. RS Fahrtanalyse-Software Für diese Software muss DirectX 9.0 oder höher auf Ihrem PC installiert sein. ★ Speichern Lesen Screenshot Konfiguration Formatieren Fortschrittsbalken Lesegeschwindigkeit Screenshot Lautstärke- Leseprüfungen Gyroskop regelung (2). Beschreibung der Leseprüfungen Vorhergehende aufgezeichnete Sequenz Vorhergehendes Bild Rückwärts lesen Pause...
- Seite 15 Video-Blackbox fü r's Auto Bedienungsanleitung (3). Screenshot : Liefert einen Schnappschuss Ihrer Aufzeichnung Sie können während des Lesens Ihrer Aufzeichnungen ein Bild erfassen. Zum Erfassen eines Bilds auf klicken. Das Fenster unten zeigt eine Ü bersicht der erfassten Daten an. Die Datei wird im Snapshot Ordner im Format *.bmp gespeichert.
- Seite 16 Video-Blackbox fü r's Auto Bedienungsanleitung Videoqualität Standard: hoch Parametrierung 25(PAL) / 30(NTSC) Es kann ein Passwort für den Zugriff auf die Aufzeichnungen (max. 15 Zeichen) parametriert werden: 123456789123456 Passwort ★Hinweis: Achtung, die Groß - und Kleinschreibung wird berücksichtigt. Der Sensor kann automatisch die 30 Sekunden vor einem Aufprall und die 30 Sekunden nach Empfindlichkeit einem...
- Seite 17 Video-Blackbox fü r's Auto Bedienungsanleitung (5). Datei speichern Schritt 1. Die Quelle wählen, die gespeichert werden soll Schritt 2. Das Videoelement wählen, das gespeichert werden soll Schritt 3. Das Aufzeichnungsformat und die gewünschte Sequenz wählen...
- Seite 18 Video-Blackbox fü r's Auto Bedienungsanleitung Dateiformat RS Originalformat Format *.sd (*.avi) Aufzeichnungsformat Format *.AVI ★Hinweis: Wenn die Speicherung im RS Originalformat erfolgt, speichern Sie die Daten des Gyroskops. Im .AVI Format speichern Sie nur das Video. Schritt 4. Das Speicherverzeichnis parametrieren: Standardmäß ig ist dies C:\BlackBox Schritt 5.
- Seite 19 Video-Blackbox fü r's Auto Bedienungsanleitung (6). Lesen: Auswahl der Aufzeichnungen (7). Fortschrittsbalken: Das Fahrzeugsymbol kann verschoben werden, damit man schneller zur gewünschten Aufzeichnung gelangt. (8). Lesegeschwindigkeit: 2X、4X、8X、16X und Rückwärtslesen: 1/2X、1/4X、1/8X、 1/16X (9). Lautstärke regeln: Zur Einstellung der Lautstärke auf „+“ klicken.
- Seite 20 Video-Blackbox fü r's Auto Bedienungsanleitung (10). G-SENSOR Der Gyrosensor erkennt automatisch selbst den kleinsten Aufprall auf das Fahrzeug und zeichnet automatisch 30 Sekunden Video vor dem Aufprall und 30 Sekunden nach dem Aufprall in einem gesicherten und nicht löschbaren Bereich der Speicherkarte auf. Achse links/rechts Achse auf/ab Achse vorwärts/rückwärts...
- Seite 21 Video-Blackbox fü r's Auto Bedienungsanleitung Achtung (1). Die Formatierung/Wiederherstellung im Werk löscht automatisch alle Daten auf dem Speichermedium. Die Daten müssen vor der Formatierung gespeichert werden. (2). Darauf achten, dass die SD-Karte vor der Verwendung der Formatier- oder Wiederherstellungsfunktion entriegelt wird. (3).
- Seite 22 Video-Blackbox fü r's Auto Bedienungsanleitung K. Geschätzte Aufzeichnungszeit auf dem SD-Medium* ＊Die Tabelle unten dient nur zu Informationszwecken. Kapazität 16Go 32Go Videoqualität 120 Min 240 Min 480 Min Hoch (Full HD) Allgemeine Hinweise: Bei jeder Aufzeichnung wird circa alle 1 bis 3 Minuten eine Videodatei gespeichert. Das Gerät speichert die Aufzeichnung auf der Speicherkarte.
- Seite 23 Video-Blackbox fü r's Auto Bedienungsanleitung L. Hinweis zu den Display-Pixeln Q: Was bedeuten helle/dunkle Pixel auf dem Display? A: Auf einem dunklen Hintergrund bedeuten leuchtende und helle Pixel, dass das Display defekt und anormal beleuchtet ist. Auf einem hellen Hintergrund bedeuten dunkle Pixel, dass das Display defekt ist und die Beleuchtung nicht mehr funktioniert.
