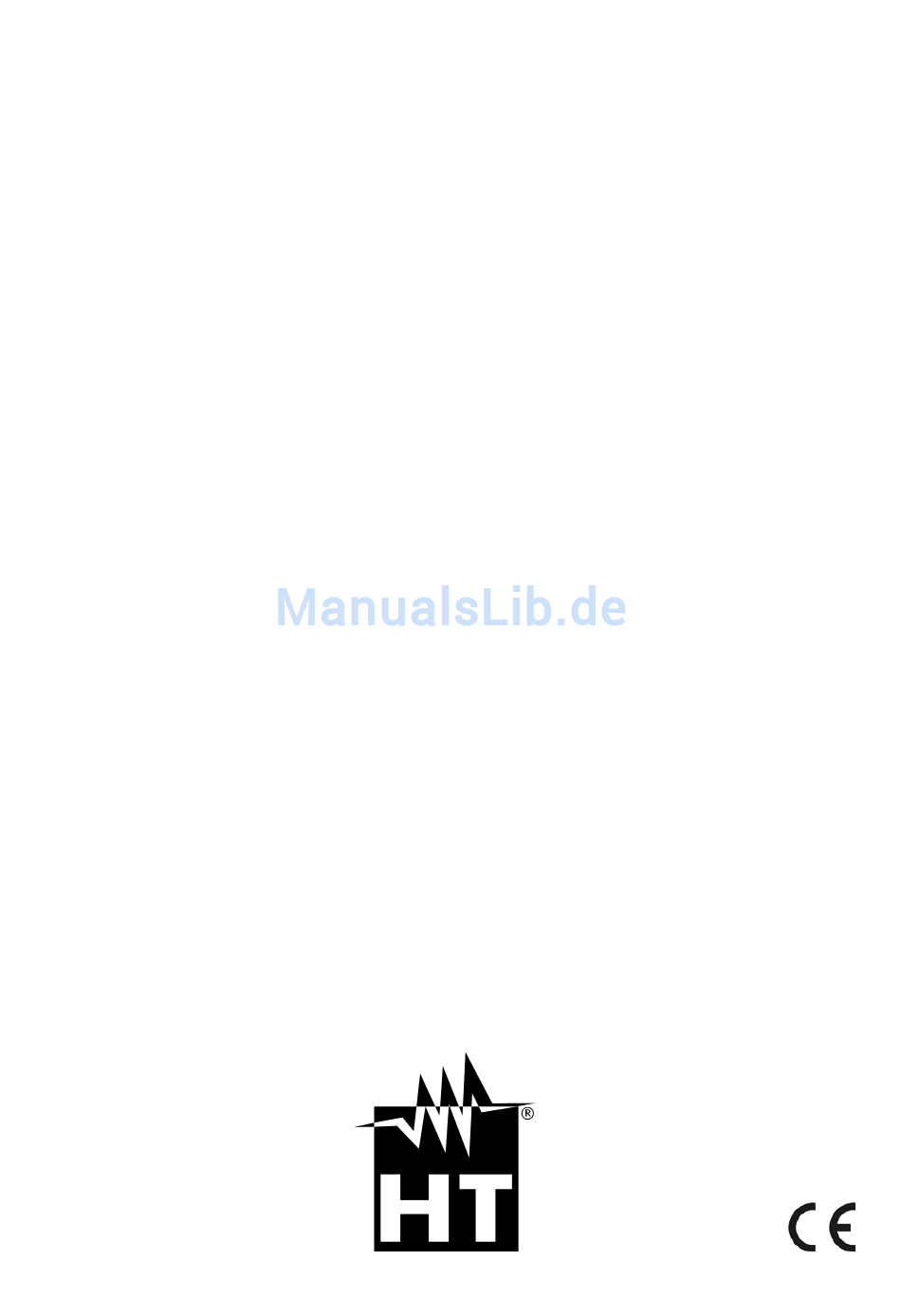

- Seite 1 DEUTSCH Bedienungsanleitung Copyright HT ITALIA 2017 Version DE 1.00 - xx/xx/2017...
-
Seite 2: Inhaltsverzeichnis
FLASHMETER Inhalt: SICHERHEITSVORKEHRUNGEN UND -VERFAHREN ..........2 1.1. Vorwort ..........................2 1.2. Während des Gebrauchs ....................3 1.3. Nach dem Gebrauch ....................... 3 1.4. Messkategorien-Definition (Überspannungskategorien)........... 3 ALLGEMEINE BESCHREIBUNG ................. 5 2.1. Messgeräte mit Mittelwert und mit True RMS ..............5 2.2. -
Seite 3: Sicherheitsvorkehrungen Und -Verfahren
FLASHMETER 1. SICHERHEITSVORKEHRUNGEN UND -VERFAHREN Dieses Gerät entspricht Sicherheitsnorm IEC/EN61010-1 für elektronische Messgeräte. Zu Ihrer eigenen Sicherheit und der des Gerätes müssen Sie den Verfahren folgen, die in dieser Bedienungsanleitung beschrieben werden, und müssen besonders alle Notizen lesen, denen folgendes Symbol voran gestellt ist. -
Seite 4: Während Des Gebrauchs
FLASHMETER • Bevor Sie die Messleitungen mit dem zu messenden Stromkreis verbinden, sollten Sie überprüfen, ob der Funktionswahlschalter auf die richtige Messung eingestellt worden ist. • Prüfen Sie, ob die LCD-Anzeige und der Funktionswahlschalter dieselbe Funktion zeigen. 1.2. WÄHREND DES GEBRAUCHS Wir empfehlen Ihnen, die folgenden Empfehlungen und Anweisungen sorgfältig... - Seite 5 FLASHMETER Beispiele sind Messungen an Haushaltsgeräten, tragbaren Werkzeugen und ähnlichen Geräten. • Messkategorie I steht für Messungen, die an Stromkreisen durchgeführt werden, die nicht direkt an das HAUPTNETZ angeschlossen sind. Beispiele hierfür sind Messungen an Stromkreisen, die nicht vom HAUPTNETZ abzweigen bzw.
-
Seite 6: Allgemeine Beschreibung
FLASHMETER 2. ALLGEMEINE BESCHREIBUNG Gerät führt folgenden Messungen automatischer Funktions- & Messbereichswahl durch: • DC Spannung • AC TRMS Spannung • Ermittlung von Wechselspannung ohne Kontakt • Widerstand- und Durchgangsprüfung Je nach der vorhandenen Eingangsgröße, schaltet das Gerät automatisch zwischen Spannungs- und Widerstandsmessung. -
Seite 7: Vorbereitung Zum Gebrauch
FLASHMETER 3. VORBEREITUNG ZUM GEBRAUCH 3.1. VORBEREITENDE PRÜFUNG Vor dem Versand wurden Elektronik und Mechanik des Messgeräts sorgfältig überprüft.. Zur Auslieferung des Gerätes in optimalem Zustand wurden die bestmöglichen Vorkehrungen getroffen. Dennoch ist es ratsam, einen Check durchzuführen, um einen möglichen Schaden zu entdecken, der während des Transports verursacht worden sein... -
Seite 8: Nomenklatur
FLASHMETER 4. NOMENKLATUR 4.1. BESCHREIBUNG DES GERÄTS LEGENDE: 1. Lampe mit weißem Licht 2. NCV-Sensor 3. Signalleuchte für Wechselspannung ohne Kontakt 4. LCD-Anzeige 5. Taste ON/OFF 6. Taste AutoHold/ Ω 7. Taste V/ 8. Eingangsbuchse COM Ω 9. Eingangsbuchse V/ Abb. -
Seite 9: Beschreibung Der Funktionstasten
FLASHMETER 4.3. BESCHREIBUNG DER FUNKTIONSTASTEN 4.3.1. Taste ON/OFF ( ) Drücken sie die Taste , um das Gerät einzuschalten. Drücken und halten Sie die Taste für ca. 1 Sekunde, um das Gerät auszuschalten. 4.3.2. Taste AutoHold/ Drücken sie die AutoHold/ Taste, um die eingebaute Lampe mit weißem Licht zu... -
Seite 10: Anweisungen Zum Gebrauch
FLASHMETER 5. ANWEISUNGEN ZUM GEBRAUCH 5.1.1. DC Spannungsmessung ACHTUNG Die maximale DC Eingangsspannung beträgt 600V. Versuchen Sie nicht, Spannungen zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten. Das Überschreiten der Spannungs- Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen. -
Seite 11: Ac Spannungsmessung
FLASHMETER 5.1.2. AC Spannungsmessung ACHTUNG Die maximale AC Eingangsspannung beträgt 600V. Versuchen Sie nicht, Spannungen zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten. Das Überschreiten der Spannungs- Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen. -
Seite 12: Widerstandsmessung
FLASHMETER 5.1.3. Widerstandsmessung ACHTUNG Entfernen Sie vor jeder Widerstandsmessung alle Spannungen vom Messobjekt und entladen Sie alle Kondensatoren, falls vorhanden. Abb. 5: Verwendung des Gerätes für Widerstandsmessung Ω 1. Schalten Sie das Gerät mit der ON/OFF Taste ein. Der Messmodus wird automatisch ausgewählt und die Meldung... -
Seite 13: Durchgangsprüfung
FLASHMETER 5.1.4. Durchgangsprüfung ACHTUNG Entfernen Sie vor jeder Widerstandsmessung alle Spannungen vom Messobjekt und entladen Sie alle Kondensatoren, falls vorhanden. Abb. 6: Verwendung des Gerätes für Durchgangstest Ω 1. Schalten Sie das Gerät mit der ON/OFF Taste ein. Der Messmodus wird automatisch ausgewählt und die Meldung... -
Seite 14: Wartung Und Pflege
FLASHMETER 6. WARTUNG UND PFLEGE 6.1. ALLGEMEINE INFORMATIONEN • Das Gerät, das Sie gekauft haben, ist ein Präzisionsinstrument. Überschreiten Sie niemals die technischen Grenzwerte in dieser Bedienungsanleitung bei der Messung oder bei der Lagerung, um mögliche Beschädigungen oder Gefahren zu vermeiden. -
Seite 15: Technische Daten
FLASHMETER 7. TECHNISCHE DATEN 7.1. TECHNISCHE EIGENSCHAFTEN Die Messgenauigkeit ist angegeben als ±[%Ablesung + (Ziffern*Auflösung)] bei 18°C÷28°C,<70%HR. DC Spannung (Autorange) Eingangs- Bereich Auflösung Genauigkeit Überlastschutz widerstand 400.0V ±(1.0%Abl+5Ziff) Ω 0.1V >10M 600VDC/ACrms 600.0V AC TRMS Spannung (Autorange) Genauigkeit (*) Eingangs- Bereich Auflösung... -
Seite 16: Bezugsnormen
FLASHMETER 7.1.1. Bezugsnormen Sicherheit: IEC/EN61010-1 EMC: IEC/EN61326-1 Isolation: Doppelte Isolation Verschmutzungsgrad: Überspannungskategorie: CAT IV 600V Maximale Betriebshöhe: 2000m 7.1.2. Allgemeine Eigenschaften Mechanische Eigenschaften Abmessungen (L x B x H): 140 x 75 x 40mm Gewicht (inklusive Batterie): 220g Stromversorgung Batterietyp: 2x 1.5V Batterien Typ AAA IEC LR03... -
Seite 17: Service
FLASHMETER 8. SERVICE 8.1. GARANTIEBEDINGUNGEN Für dieses Gerät gewähren wir Garantie auf Material- oder Produktionsfehler, entsprechend unseren allgemeinen Geschäftsbedingungen. Während der Garantiefrist behält sich der Hersteller das Recht vor, das Produkt wahlweise zu reparieren oder zu ersetzen. Falls Sie das Gerät aus irgendeinem Grund für Reparatur oder Austausch einschicken müssen, setzen Sie sich bitte zuerst mit dem lokalen Händler in Verbindung, bei dem Sie...
