LUNATONE DALI-2 Bedienungsanleitung
Sensormodul für lichtintensitätsmessung und lichtregelung
Verwandte Anleitungen für LUNATONE DALI-2
Inhaltszusammenfassung für LUNATONE DALI-2

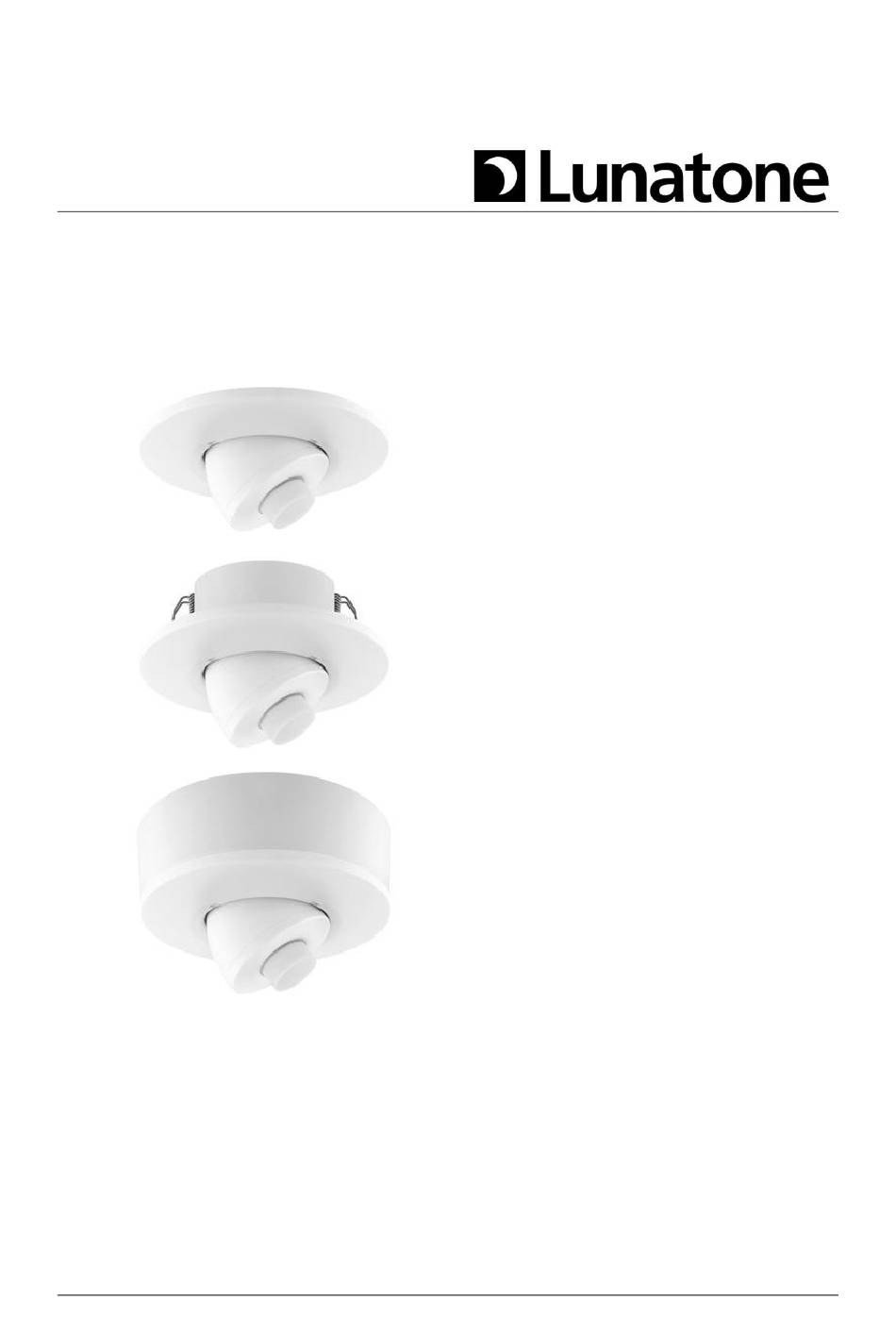

- Seite 1 DALI-2 LS Datenblatt Lichtsensor Modul DALI-2 Sensormodul für Lichtintensitätsmessung und Lichtregelung Master Device Application Controller aktiviert Art. Nr. 68791433 Farbvarianten: -W16 Installationstypen: -ZD, -AP DALI-2 LS, Datenblatt © 2024-02-28 Lunatone Industrielle Elektronik GmbH...
-
Seite 2: Licht Sensor Modul
Einfache Konfiguration über den DALI- 2 Lichtsteuersysteme Bus unter Verwendung des PC- • Softwaretools DALI-Cockpit Lichtintensitätsmessung Instanztyp 3 • (62386-304) Mehrere DALI-2 LS in einem DALI-Kreis • ist möglich. 2 Betriebsarten: • Versorgung über den DALI Bus, keine Konstantlichtregelung zusätzliche Spannungsversorgung Lichtsteuerung (4 Schwellen) •... - Seite 3 Abisolierlänge Anschlussdrähte 8,5 … 9,5 mm / 0,33 … 0,37 inch Normen: IEC62386-101:2014 DALI IEC62386-103:2014 EN 61547 EN 55015 EN 61347-2-11 Elektrische Sicherheit EN 61347-1 Prüfzeichen DALI-2, CE, UKCA typische Anwendung DALI-2 LS, Datenblatt © 2024-02-28, Lunatone Industrielle Elektronik GmbH...
- Seite 4 Abmessungen und Platzbedarf Montage: Einbau Zwischendecke Abmessungen Montagering Zwischendecke Artikelnummerzusatz „-ZD“ Montage: Abmessungen Aufputzaufsatz, Aufputz Artikelnummerzusatz „-AP DALI-2 LS, Datenblatt © 2024-02-28, Lunatone Industrielle Elektronik GmbH...
-
Seite 5: Werkseinstellungen
• Installation und Montage Die Verdrahtung soll als feste Installation in trockener und sauberer Umgebung • Das DALI-2 LS Modul wird direkt am DALI- erfolgen. • Bus angeschlossen und von diesem Die Montage darf nur im spannungsfreien versorgt. Eine DALI-... -
Seite 6: Betriebsarten
Lichtschwellenwerte geregelt. Die Steuereinheiten mit DALI Anschluss (z.B. DALI- Konstantlichtregelung ist inaktiv. Es können 4 2 LS im Master Modus, DALI-2 CS im Master Lichtschwellen definiert werden die bei unter- Modus, WAGO, Beckhoff, LUNATONE DALI-2 /überschreiten das Senden von DALI-Befehlen KNX Gateway) interpretiert und an den Wirkbereich auslösen. -
Seite 7: Zusätzliche Funktionen
Das Verhalten der Regelung bei externen Befehlen kann über das DALI-Cockpit Konfiguration angepasst werden. Je nach Betriebsart stehen die im weiteren Dokument beschriebenen Der DALI-2 LS kann nach erfolgter Installation Verhaltensweisen zur Auswahl. mit den Werkseinstellungen betrieben Die folgenden Befehle an die konfigurierbare werden. - Seite 8 Reiter: „Allgemein“ – Sensormodus, Betriebsgeräte unmittelbar ausgeführt Betriebsart werden. Die Auswahl der Grundkonfiguration kann Als Slave befindet sich der DALI-2 LS im über den Reiter „Allgemein“ vorgenommen Instanzmodus und sendet keine werden, siehe . Hier kann der Sensor in Abb. 1 Steuerbefehle.
- Seite 9 Befehle des DALI-2 LS Kontrolladressen definiert werden, die der temporär deaktiviert werden. DALI-2 LS zusätzlich überwacht (diese können Der DALI-2 LS kann gleichzeitig an bis zu vier Zieladressen (Einzeladressen, Gruppen oder Broadcast) Befehle senden. Diese Einstellung wird in jeder Betriebsart verwendet.
- Seite 10 Betriebsart Lichtschwellen Regelung zu senden. Die Befehle werden dabei mit Siehe . Im Betriebsmodus Abb. 5 einem benutzerdefinierten Intervall gesendet, „Lichtschwellen gesteuerte Regelung“ kann bis die Schwellenbedingung nicht mehr erfüllt ist. DALI-2 LS, Datenblatt © 2024-02-28, Lunatone Industrielle Elektronik GmbH...
- Seite 11 Durch einen Szenenaufruf kann ein zur Hauptkonfiguration alternatives Verhalten ausgeführt werden (z.B alternative Zieladresse). Je nach Betriebsart stehen unterschiedliche Möglichkeiten zur Auswahl – siehe Seite 12. Abb. 5 Reiter: „Licht Regelung“ -Betriebsart: Lichtschwellen DALI-2 LS, Datenblatt © 2024-02-28, Lunatone Industrielle Elektronik GmbH...
- Seite 12 Bei einem externen Dimm-Befehl Variables Betriebsverhalten - Kein Einfluss: der Dimm-Befehl wird vom DALI- Bei einem externen Szenen Befehl 2 LS ignoriert. Der DALI-2 LS führt die Regelung weiterhin wie konfiguriert aus Keine Aktion: der Szenen-Befehl wird vom DALI-2 LS ignoriert Konstantlichtregelung (CLC) temporär...
- Seite 13 Instanz: Lichtsensorinstanz (304) für Instanzgruppe die Lichtmessung. Es können 3 Instanzgruppen für jede Im Slave Modus befindet sich der DALI-2 LS Instanz vergeben werden. Nur die „Primary automatisch im Instanz Modus. Die Group“ wird für das Event verwendet. Werkeinstellungen sind für die Anwendung in...
- Seite 14 Wert den vorherigen Um die Lichtsensor Instanz mit einem DALI-2 Wert plus der Hysterese überschreitet oder CS oder DALI-2 LS als Master zu nutzen der nächste Wert kleiner als der vorherige werden folgenden Instanzeinstellungen Wert ist, ist die Bedingung für ein Event benötigt (diese entsprechen dem...
-
Seite 15: Bestellinformation
Art.Nr. 68791433-W16-AP: DALI-2 LS, Licht- Art.Nr. 68791433-AP: DALI-2 LS, Licht-Sensor- Sensor-Modul, Verkehrsweiß (RAL9016), Modul, Reinweiß (RAL9010), Aufputz Aufputz Art.Nr. 68791433 -ZD: DALI-2 LS, Licht-Sensor- Art.Nr. 68791433-W16-ZD: DALI-2 LS, Licht- Modul, Doseneinbau, Reinweiß (RAL9010), Sensor-Modul, Verkehrsweiß (RAL9016), Zwischendeckenmontage (Feder) Zwischendeckenmontage (Feder) DALI-2 LS, Datenblatt ©... - Seite 16 DALI-Produkte von Lunatone http://www.lunatone.com Disclaimer Änderungen vorbehalten. Alle Angaben ohne Gewähr. Das Datenblatt bezieht sich auf den aktuellen Auslieferzustand. Die Kompatibilität mit anderen Geräten muss vor der Installation geprüft werden. DALI-2 LS, Datenblatt © 2024-02-28, Lunatone Industrielle Elektronik GmbH...
