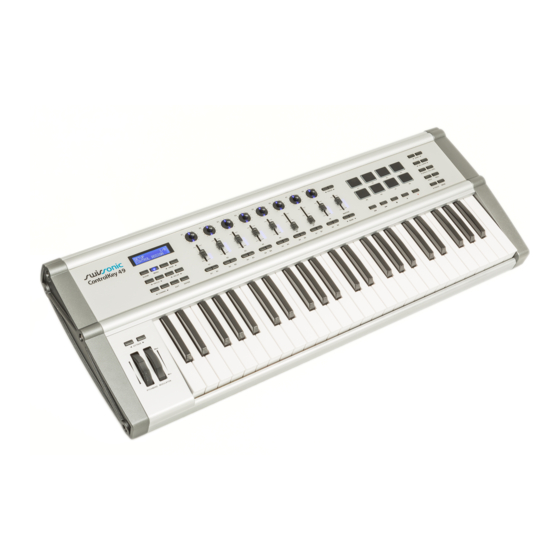

Inhaltszusammenfassung für swissonic ControlKey 49

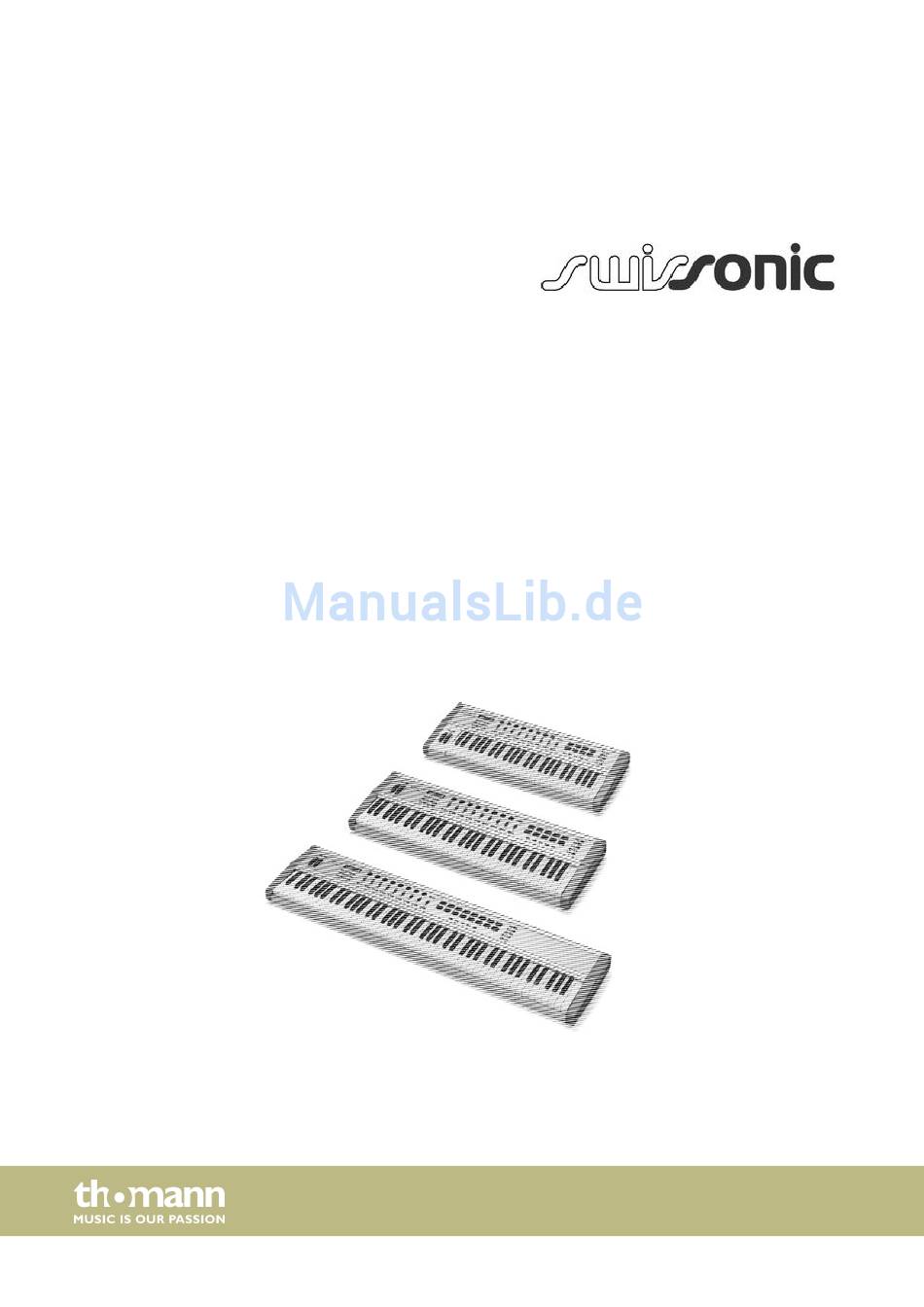

- Seite 1 ControlKey 49, ControlKey 61, ControlKey 88 MIDI keyboard bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 12.10.2017, ID: 337456, 337460, 337462...
-
Seite 3: Inhaltsverzeichnis
1.3 Symbole und Signalwörter..................5 Sicherheitshinweise....................... 6 Leistungsmerkmale....................... 7 Installation und Inbetriebnahme..................8 Anschlüsse und Bedienelemente..................9 Funktionen..........................15 MIDI-Routing.......................... 20 Werkseinstellungen......................24 Sonstige Voreinstellungen....................26 Notenwerte..........................27 Technische Daten......................... 28 Fehlerbehebung........................29 Umweltschutz........................30 ControlKey 49, ControlKey 61, ControlKey 88... -
Seite 4: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anwei‐ sungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfügung steht, die das Gerät verwenden. Sollten Sie das Gerät verkaufen, achten Sie bitte darauf, dass der Käufer diese Anleitung erhält. -
Seite 5: Symbole Und Signalwörter
HINWEIS! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird. Warnzeichen Art der Gefahr Warnung vor einer Gefahrenstelle. ControlKey 49, ControlKey 61, ControlKey 88... -
Seite 6: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Gebrauch Dieses Gerät ist zur Steuerung von elektronischen Klangerzeugern bestimmt. Ver‐ wenden Sie das Gerät ausschließlich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedin‐ gungen gelten als nicht bestimmungsgemäß und können zu Personen- oder Sach‐ schäden führen. -
Seite 7: Leistungsmerkmale
Mute- und Solo-Tasten neun Fader Menü- und Transport-Tasten Oktave-/Transponier-Funktion 30 Speicherplätze für Szenen hintergrundbeleuchtetes LC-Display Anschlüsse für Sustain- und Expression-Pedal 5-poliger MIDI-Ausgang, USB-Ausgang Kompatibel mit Windows und Mac Stromversorgung über 9-V-Netzteil oder USB-Kabel ControlKey 49, ControlKey 61, ControlKey 88... -
Seite 8: Installation Und Inbetriebnahme
Installation und Inbetriebnahme Installation und Inbetriebnahme Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es verwenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lage‐ rung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw. -
Seite 9: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Modellübersicht ControlKey 49, ControlKey 61, ControlKey 88... - Seite 10 Anschlüsse und Bedienelemente Ansicht von oben 1 [PITCHBEND] Pitchbend-Rad, verändert die Tonhöhe beim Spielen. 2 [MODULATION] Modulationsrad. 3 [OCTAVE] Tasten zum Oktavieren / Transponieren der Tastatur. 4 Display. 5 Funktions-/Auswahltasten, siehe Ä „Funktions-/Auswahltasten [5]“ auf Seite 11. 6 [E1] … [E8] Endlosdrehregler.
- Seite 11 Tasten zum Einstellen/Auswählen von Werten/Optionen im Edit- und Scene-Modus. [CHANNEL] Tasten zum Wechseln zwischen den verfügbaren Kanälen. 20 [EXIT] Taste zum Verlassen des geöffneten Menüs bzw. der Menü-Funktion. 21 [ENTER] Taste zum Bestätigen von Parameteränderungen. ControlKey 49, ControlKey 61, ControlKey 88...
- Seite 12 Anschlüsse und Bedienelemente Funktions-/Auswahltasten [12] [BANK] Tasten zum Wechseln zwischen den Preset-Bänken der Triggerpads. [VEL.CURVE] Tasten zum Anpassen der Anschlagempfindlichkeit aller Triggerpads. 24 [8 LEVELS] Taste zum schnellen Umschalten der Anschlagempfindlichkeit aller Triggerpads auf einen festen Wert. Die Taste leuchtet, wenn der Modus aktiv ist. 25 [FULL LEVEL] Taste zum schnellen Umschalten aller Triggerpads auf maximale Anschlagempfindlichkeit.
- Seite 13 Buchse zum Anschluss eines beliebigen Sustain-Pedals. 33 [USB] Verbinden Sie den USB-Anschluss auf der Rückseite des MIDI-Keyboards über das mitgelieferte USB-Kabel mit dem USB-Anschluss eines Computers. Über diese Schnittstelle kann neben der Datenübertragung auch die Spannungsversorgung des MIDI-Keyboards erfolgen. ControlKey 49, ControlKey 61, ControlKey 88...
- Seite 14 Anschlüsse und Bedienelemente 34 [DC9V] Anschluss für ein 9-V-Netzteil (nicht mitgeliefert). 35 [POWER] Taste zum Ein- und Ausschalten des MIDI-Keyboards. MIDI keyboard...
-
Seite 15: Funktionen
Scene 17 … 30: Benutzerdefinierte Scenes. Wählen Sie für diese Scenes KEINE Ober‐ fläche in der DAW-Software aus. Im Auslieferungszustand arbeiten alle benutzerdefi‐ nierten Scenes mit identischen Einstellungen. Diese können im Edit-Modus jederzeit angepasst werden. Geänderte Einstellungen werden automatisch mit der aktiven Scene gespeichert. ControlKey 49, ControlKey 61, ControlKey 88... -
Seite 16: Einstellparameter
Funktionen Drücken Sie zum Bestätigen Ihrer Auswahl und zum Verlassen des Scene-Modus [ENTER]. Mit [EXIT] verlassen Sie das Menü ohne Änderungen. Betriebsart „Setup“ In dieser Betriebsart können Sie verschiedene Keyboard-Parameter anpassen. Akti‐ vieren Sie mit [MENU] den Setup-Modus. Im Setup-Modus werden keine MIDI-Daten übertragen. - Seite 17 Das Tempo wird über die Parameter „PAD ROLL TEMPO“ und „PAD ROLL DIVIDER“ (interne Synchronisierung) bzw. das in Ihrer DAW-Software eingestellte Tempo und „PAD ROLL DIVIDER“ (externe Synchronisierung) definiert. Die Taste leuchtet, wenn der Modus aktiv ist. Die Funktion ist im Modus „Controller-Befehle“ nicht verfügbar. ControlKey 49, ControlKey 61, ControlKey 88...
- Seite 18 Funktionen Mit [MODE] schalten zwischen den Sende-Modi der Triggerpads (Noten oder Con‐ troller-Befehle) um. Die Taste leuchtet im Modus „Controller-Befehle“. In diesem Modus werden keine MIDI-Noten übertragen. Die Aftertouch-Funktion und die Anschlagdynamik der Pads sind deaktiviert. Endlosdrehregler Beim Betätigen der Endlosdrehregler wird der entsprechende Wert im Display des Keyboards angezeigt.
- Seite 19 Um in den Update-Modus zu gelangen, halten Sie die Funktionstasten [A1] und [A2] und schalten Sie das Gerät ein. Starten Sie das heruntergeladene Update-Tool auf Ihrem Computer und folgen Sie den Anweisungen dieses Tools. ControlKey 49, ControlKey 61, ControlKey 88...
-
Seite 20: Midi-Routing
MIDI-Routing MIDI-Routing Der Datenaustausch zwischen dem Keyboard und einem externen Gerät erfolgt über zwei virtuelle USB-Eingänge und zwei virtuelle USB-Ausgänge. Die mit dem Keyboard erzeugten Performance-Messages (Klaviatur, Pads, Räder) werden über USB-out 1 geroutet, alle Controller-Messages (Fader, Endlosdrehregler, Funktions- und Trans‐ port-Tasten) über USB-out 2. - Seite 21 Legato Footswitch Controller NRPN LSB Controller Hold 2 Controller NRPN MSB Controller Sound Variation Controller RPN LSB Controller Timbre/Harmonic Intens. Controller RPN MSB Controller Release Time Controller Undefined Controller Attack Time Controller Undefined Controller ControlKey 49, ControlKey 61, ControlKey 88...
- Seite 22 MIDI-Routing Description Type Description Type Undefined Controller Low Pass Filter Cutoff Fre‐ NRPN quency Undefined Controller Low Pass Filter Resonance NRPN Undefined Controller High Pass Filter Cutoff Fre‐ NRPN quency Undefined Controller EQ Low Gain NRPN Undefined Controller EQ High Gain NRPN Undefined Controller...
- Seite 23 MIDI-Routing Description Type Description Type RECORD EXIT CHASE RECORD PAUSE COMMAND ERROR RESET PAUSE MMC RESET EJECT Pitch Bend Pitch Bend ControlKey 49, ControlKey 61, ControlKey 88...
-
Seite 24: Werkseinstellungen
Werkseinstellungen Werkseinstellungen Controller Type Message Type Mode Encoder CC: 10 Pan, Ch 1 – – Encoder CC: 10 Pan, Ch 2 – – Encoder CC: 10 Pan, Ch 3 – – Encoder CC: 10 Pan, Ch 4 – – Encoder CC: 10 Pan, Ch 5 –... - Seite 25 NOTE: 54 Ch 10 P4-BANK B NOTE: 55 Ch 10 P5-BANK B NOTE: 56 Ch 10 P6-BANK B NOTE: 57 Ch 10 P7-BANK B NOTE: 58 Ch 10 P8-BANK B NOTE: 59 Ch 10 ControlKey 49, ControlKey 61, ControlKey 88...
-
Seite 26: Sonstige Voreinstellungen
Sonstige Voreinstellungen Sonstige Voreinstellungen Parameter Setting Wertebereich Bank (1-2) Channel (1-9) Pad Bank Scene P1-P30 MIDI keyboard... -
Seite 27: Notenwerte
Notenwerte Notenwerte Octave Note Numbers ControlKey 49, ControlKey 61, ControlKey 88... -
Seite 28: Technische Daten
Technische Daten Technische Daten Swissonic ControlKey 49 Tastatur 49 halbgewichtete Tasten mit einstellbarer Anschlagdynamik Anschlüsse 1 × USB 1 × MIDI OUT 2 × PEDAL (6,35 mm Klinke) Spannungsversorgung via USB-Kabel oder 9-V-Netzteil (DC) Abmessungen (B × H × T) 825 mm ×... -
Seite 29: Fehlerbehebung
MIDI-Filter-Einstellungen am Klangerzeuger bzw. in der Soft‐ ware prüfen. Keyboard mit [RESET ALL] oder [ALL NOTES OFF] zurücksetzen. Falsche Tonhöhe Tastatur transponiert oder oktaviert, zurücksetzen. MIDI-Pitch aktiv, zurücksetzen. Die Angaben zur Fehlerbehebung erheben keinen Anspruch auf Vollständigkeit. ControlKey 49, ControlKey 61, ControlKey 88... -
Seite 30: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wiederverwertung zugeführt werden. - Seite 32 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
