Vykonávanie testov - kontrola toku údajov
Ide o jednoduchú kontrolu dátových spojení a nemusí ísť o systém riadený meničom.
Keď je systém v prevádzke, údaje prúdia medzi doskou s plošnými spojmi vonkajšej jednotky
a doskou s plošnými spojmi vnútornej jednotky.

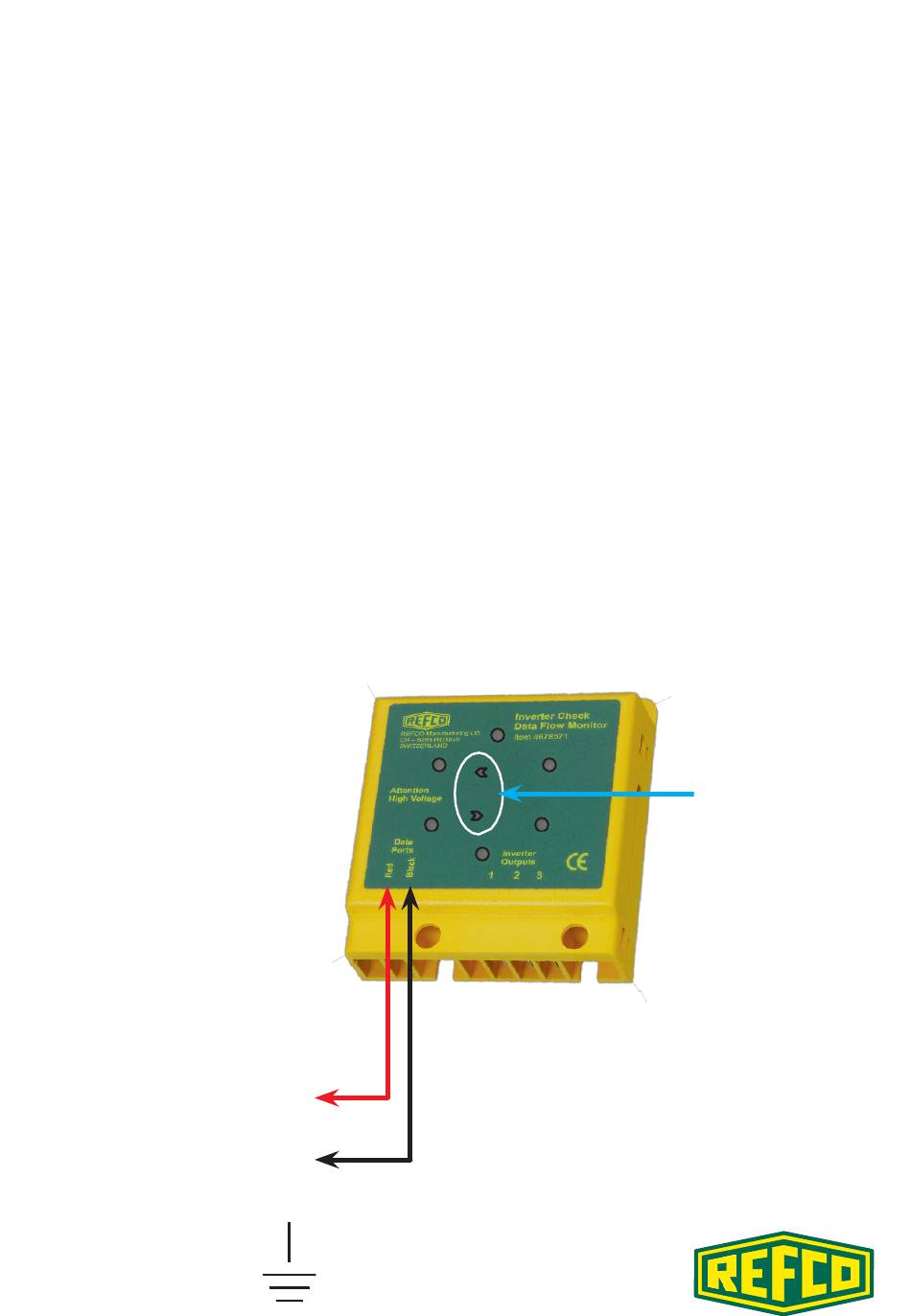

1. Ak chcete skontrolovať tok údajov, pripojte červenú a čiernu dátovú sondu k svorke
napájajúcej vnútornú jednotku.
2. Pri zapnutom a fungujúcom systéme by mala blikať aspoň jedna z kontroliek údajov.
Značka a model vášho systému určujú, či blikajú obe dátové kontrolky alebo len jedna.
Toto blikanie nie je symetrické a jeho intenzita a frekvencia sa mení v závislosti od typu
a množstva prenášaných údajov.
3. Ak vám nebliká žiadna dátová kontrolka, skontrolujte, či nie je poškodený pripojovací
kábel a či sú pripojenia na oboch koncoch správne. Skontrolujte tiež, či sú vonkajšia
jednotka a vnútorná jednotka navzájom uzemnené/uzemnené.
Dátový
terminál
Normálne
#3
Zem / Z e m
ⵔ
ⵔ
Dátové
svetlá
