Bedienungsanleitung ST-7
ST-7 Strömungswächter mit Mikroschalter. Artikel Nr.: 200 007 ...
Inbetriebnahme
• Vor dem Anschluss alle Bauteile auf Beschädigungen untersuchen.
• A nschlüsse für das Medium entsprechend anschließen, wobei „IN" den Eingang markiert.
Der Ausgang hat seinerseits keine Markierung.
• D en elektrischen Anschluss gemäß dem auf der Rückseite des Mikroschaltergehäuses
befindlichen Schaltbild anschließen, dabei die entsprechenden Adernfarben der Anschluss-
leitung beachten.
• S pülen Sie den Strömungswächter ST-7 nach dem Betrieb mit haftenden oder zum Verkle-
ben neigenden Medien mehrere Minuten mit klarem Wasser durch, damit die Bauteile im
Inneren weiterhin ihre Funktion beibehalten.
Sonst besteht die Gefahr, dass sich Anhaftungen festsetzen und den Strömungs-
wächter ST-7 in seiner Funktion beeinträchtigen.
Wartung / Reparatur
• W enn der Strömungswächter ST-7 nicht mehr richtig arbeitet, kann es
daran liegen, dass er im Inneren verschmutzt ist. Den Strömungswächter
von der Stromversorgung trennen und ausbauen.
• J etzt kann der Strömungswächter gereinigt werden.

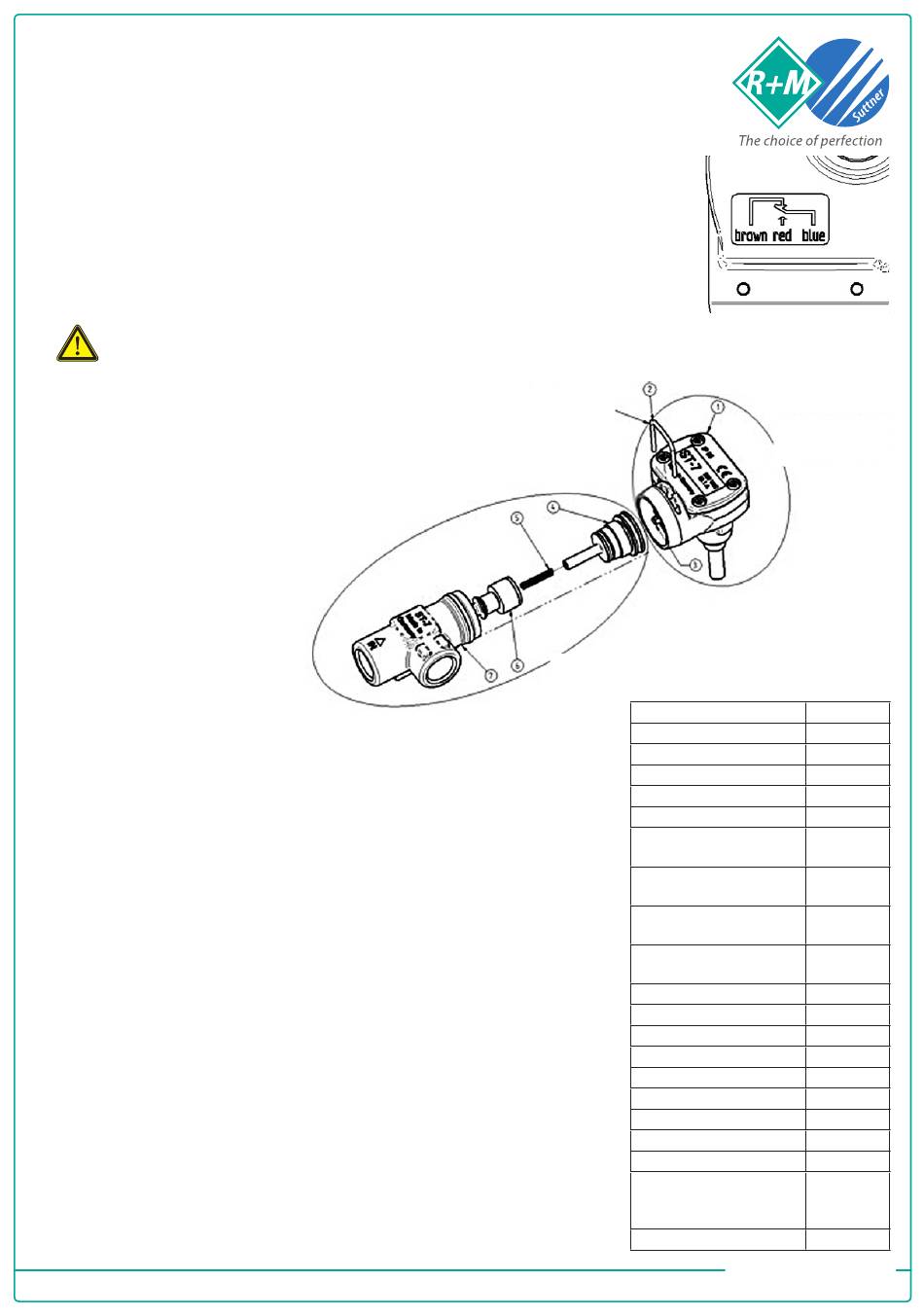

Hierzu entfernen Sie mit Hilfe eines
Schraubendrehers die Federklammer (2)
zwischen dem Mikroschaltergehäuse (1)
und dem Messinggehäuse (7).
Legen Sie alle Bauteile auf eine
saubere Unterlage.
Dann den Schaltstößel (3) auf
Gangbarkeit überprüfen.
Danach entfernen sie die
Verschraubung (4) mit Hilfe
eines passenden Innensechskantschlüssels.
Nun kippen Sie das Gehäuse um. Sorgen Sie dafür, dass
alle inneren Bauteile (Feder hierbei besonders beachten)
aufgefangen werden. Ferner darauf achten, dass der Ringmagnet nicht
eventuell herumliegende magnetische Kleinteile anzieht.
Schauen Sie jetzt, ob alle Anschlüsse frei sind.
Anhaftende Verschmutzung bei den Bauteilen entfernen.
Den Magnet vorsichtig behandeln, er kann bei zu
starker mechanischer Beanspruchung splittern.
• W enn sämtliche Bauteile sauber und unbeschädigt sind, kann der
Strömungswächter wieder zusammengebaut und angeschlossen werden.
• E rhältliche Ersatzteilnummern entnehmen Sie der Zeichnung oben.
• E s dürfen nur Original-Ersatzteile verwendet werden, andernfalls
erlöschen sämtliche Haftungs- und Garantieansprüche.
Seite 2, Vers. 2016-02
Ersatzteilnummer
060 000 381
Ersatzteilnummer
200 007 497
Technische Daten
Modell
Max. Druck
Max. empfohlener Druck
Min. Druck
Max. Volumenstrom
Zul. Temperaturbereich
Einschaltvolumenstrom
(waagerechte Einbaulage)
Ausschaltvolumenstrom
(waagerechte Einbaulage)
Einschaltvolumenstrom
(senkrechte Einbaulage)
Ausschaltvolumenstrom
(senkrechte Einbaulage)
Druckverlust bei 15 Liter/min
Druckverlust bei 30 Liter/min
Eingang
Ausgang
Spannung
Max. zul. Stromstärke
Schutzklasse
Einbauhöhe
Einbaubreite
Min. Einbautiefe
(Kabelbiegeradius erforder-
lich)
Gewicht
Ersatzteilnummer
200 007 498
(ohne Federklammer)
200 007 500
350 bar
315 bar
10 bar
45 l/min
0 - 80 °C
4,8 Liter/min
3,5 Liter/min
4,9 Liter/min
3,5 Liter/min
ca. 1,0 bar
ca. 1,6 bar
G 3/8 IG
G 3/8 IG
230 V AC
10,1 A
IP 65
ca. 102 mm
55 mm
ca.110 mm
ca. 0,35 kg
