> ANSCHLUSS & BETRIEB

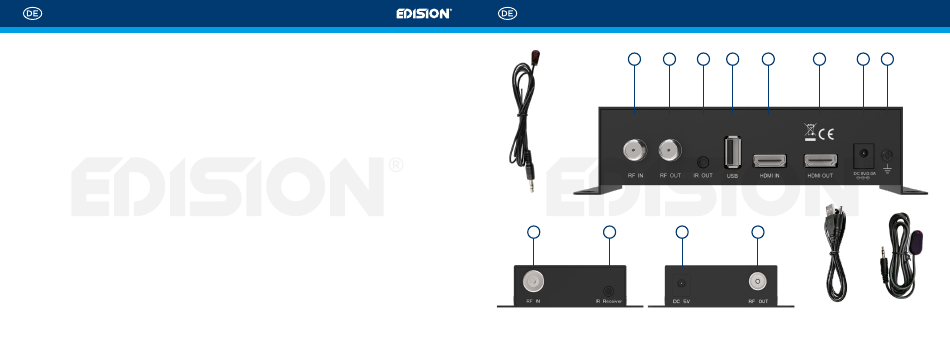

1. Verbinden Sie ein HDMI-Kabel vom Ihrer HDMI-Quelle mit dem HDM Modulator Eingang HDMI IN (5)
2. Um die HDMI-Quelle am Hauptfernsehgerät in Echtzeit zu genießen, verbinden Sie ein HDMI Kabel
von dem Ausgang HDMI OUT (6) des HDMI Modulators mit dem HDMI Eingang des Fernsehgeräts
3. Verbinden Sie ein RF-Kabel von dem RF Ausgang (2) mit Ihrem RF-Netzwerk
4. Optional können Sie das vorhandene terrestrisch oder Kabel RF-Netzwerk an den RF Eingang (1) des
HDMI Modulators anschließen. Wenn Sie mehr als einen HDMI Modulator haben, können Sie den RF
Eingang (1) für die parallele Verbindung des zweiten oder mehrere Modulatoren verwenden
5. Für Steuerung des Infrarot-Signals am Fernsehgerät, verbinden Sie den RF Ausgang (2) des HDMI
Modulators mit dem RF Eingang (A) des IR-Steuerungssystem EDI-Rx und den RF Ausgang (D) mit
dem Antennen Eingang des Fernsehgeräts
6. Verbinden Sie das Jack zu IR Tx Kabel an den IR Ausgang (3) des HDMI Modulators an einer
sichtbaren Stelle vor der HDMI-Quelle. Verbinden Sie den IR Ausgang (B) des IR Steuerungssystem
EDI-Rx mit dem Jack zu IR Rx Kabel an das zweite Fernsehgerät an einer sichtbaren Stelle.
7. Wenn Sie mehr als ein Modulator installieren, wählen Sie für jeden Modulator verschiedene ID aus.
Für jede TV Infrarot-Steuerung benötigen Sie ein IR-Steuerungssystem EDI-Rx
8. Verbinden Sie die Erdung (8) des HDMI Modulators
9. Verbinden Sie die Stromversorgung DC 5V (7) mit dem HDMI Modulator
10. Verbinden Sie die Stromversorgung DC 5V des IR-Steuerungssystems EDI-Rx (C) mit dem USB zu
DC Kabel mit dem USB-Anschluss des Receivers oder des Fernsehgeräts
11. Starten Sie den Sendersuchlauf am TV oder am Receiver
WICHTIG: *Das IR-Steuerungssystem EDI-Rx ist optional erhältlich!
40
1
2
Jack zu IR Tx
Kabel
A
B
IR-Steuerungssystem EDI-Rx
HDMI MODULATOR 3in1 pro
3
4
5
6
C
D
USB zu DC
Kabel
7
8
Jack zu IR
Rx Kabel
