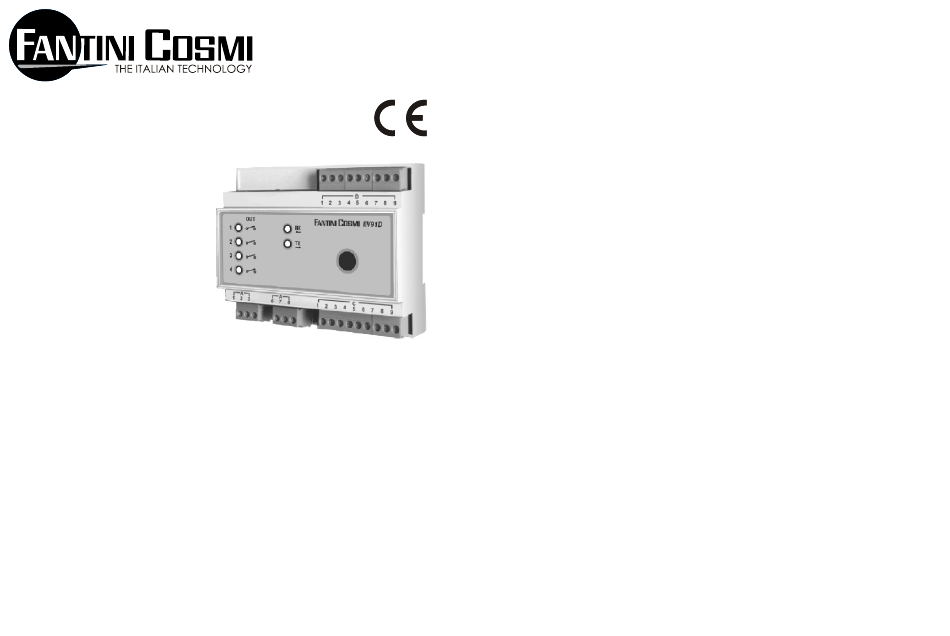

EV91D - SLAVE
ALLGEMEINES
AUSGANGSMODUL
ANWENDUNG
Vorrichtung für alle Anlagen geeignet, in denen
Pumpen, allgemeine Motoren, Mischventile und
weiteres gestartet werden soll: Heiz- und/oder
Klimaanlagen, Gewächshäuser, Swimmingpools und
Industrieanlagen.
FUNKTION
Die Vorrichtung ist mit vier Relais ausgestattet, denen
jeweils ein Betriebsprogramm und eine wöchentliche
Stundenprogrammierung zugewiesen werden kann.
BETRIEBSPROGRAMM EINES EINZELNEN
RELAIS
Jedes der vier Relais kann konfiguriert sein, um mit
den folgenden drei Betriebsweisen zu funktionieren:
- AUTOMATISCH Das Relais funktioniert automatisch
bei Befolgung der durch den Anwender eingestellten
Stundenprogrammierung.
- IMMER GEÖFFNET Der Kontakt des Relais wird
immer geöffnet gehalten.
- IMMER GESCHLOSSEN Der Kontakt des Relais
wird immer geschlossen gehalten.
STUNDENPROGRAMMIERUNG
Jeder der vier Ausgänge kann geschlossen durch
Befolgung einer Stundenprogrammierung mit drei
Zeitspannen für jeden Wochentag gesteuert werden,
wenn das fragliche Relais im Modus AUTOMATIK
programmiert wird.
Im Zeitraum zwischen den drei Uhrzeiten ON und den
drei Uhrzeiten OFF wird der Ausgang geschlossen
gesteuert, während er außerhalb des Zeitraums
geöffnet gesteuert wird. Wenn eine der drei Uhrzeit-
en ausgeschlossen wird (möglicher Vorgang durch
Herausstellung der Striche --,-- und Betätigung
der Tasten PLUS und MINUS der ferngesteuerten
Tastatur, wird der Ausgang geöffnet gesteuert.
1
Inhaltszusammenfassung für Fantini Cosmi EV91D - SLAVE
- Seite 1 Jedes der vier Relais kann konfiguriert sein, um mit den folgenden drei Betriebsweisen zu funktionieren: - AUTOMATISCH Das Relais funktioniert automatisch FANTINI COSMI S.P.A. VIA DELL’OSIO 6 20090 CALEPPIO DI SETTALA (MI) ITALIA bei Befolgung der durch den Anwender eingestellten Phone no.
- Seite 2 BAUEIGENSCHAFTEN FANBUS anschließen und beachten, dass der Bus Behälter DIN 6 Module; ausziehbare Reihenklemmen unter Niederspannung steht und nicht polarisiert ist, für einen leichten Austausch. somit können die Endanschlüsse untereinander um- gekehrt werden, ohne mangelhafte Funktionen her- Signalisierung Datenerh- Signalisierung Datenüber- vorzurufen.
- Seite 3 SCHALTPLAN EV91D EICHUNG UND REGELUNG Wie in dem neben stehenden Schema gesehen FABRIKKONFIGURATION werden kann, haben die Relais 1 und 2 einen Der Regler tritt aus der Fabrik mit allen eingestellten normalerweise geöffneten und einen normalerweise Daten für einen normalen Betrieb. Wenn es geschlossenen Kontakt, während die Relais 3 und 4 notwendig ist, die Fabrikdaten wieder einzustellen, nur den normal geöffneten Kontakt aufweisen.
- Seite 4 KONTROLLMENÜ EV91D und “UNTEN” können die verschiedenen Menüs durchgesehen und die verschiedenen Parameter geändert werden. Gerät Typ Liste der Untermenüs VERFÜGBARE STEUERUNGEN AUF DER …………… Modul EV91D VORDERSEITE DES MASTERS EV90 ZUR EV90 FITNESSRAUM REGELUNG DES SLAVES EV91D GEBÄUDE SÜD Der Leuchtcursor zeigt an, welcher Punkt gewählt BRAUCHWASSER wurde.
- Seite 5 Funktion auszuführen und dem Relais einen OBEN/UNTEN und +/- Beschreibung beschreibenden Namen zu geben, der aus 16 nu- geändert werden. merischen und alphanumerischen Zeichen besteht. EV91D VER.:00 5x FANTINI COSMI Via Dell’Osio,6 Caleppio MILANO Konfiguration MON On-Off Copy EV91D Ver.:00 5x Ausgang Nr. 1 Beschreibung 06,00 22,00 >...
- Seite 6 UNTERMENÜ KONFIG. AUSGANG 2 UNTERMENÜ KONFIG. AUSGANG 4 Ermöglicht dem Benützer, das Relais Nummer 2 Ermöglicht dem Benützer, das Relais Nummer 4 zu konfigurieren, damit es in einem der drei oben zu konfigurieren, damit es in einem der drei oben geschriebenen Betriebsweisen funktioniert,...
- Seite 7 FERNSTEUERUNG DATENANSCHLUSS: Wie bei allen am MASTER EV90 angeschlossenen Vorrichtungen SLAVES, können einige Parameter EV90 EV91D des EV91D ferngesteuert mithilfe eines analogen ANALOGISCHES MASTER SLAVE MODEM ODER Modems oder eines GSM-Modems geändert werden, DATEN - GSM der am EV90 angeschlossen ist. TELEFONLEITUNG Wenn der MASTER von dem Modem (analogisch oder GSM) eine Steuerung bezüglich des Reglers...
- Seite 8 STEUERUNGEN DER FERNÜBERWACHUNG <A:SEMPREAPERTO o SEMPRECHIUSO o AUTOMATICO> ??? Diese Steuerung dient zur Erkennung der mögli- <B:SEMPREAPERTO o SEMPRECHIUSO o chen Steuerungen, die übertragen werden können. AUTOMATICO> Auf diese Anforderung antwortet der EV91D: <C:SEMPREAPERTO o SEMPRECHIUSO o <16 Zeichen - Anlagenbeschreibung> AUTOMATICO>...
- Seite 9 <16 Zeichen - Anlagenbeschreibung> PROGyx= 08.00-09.00 12.00-14.00 18.00-22.00 <A:SEMPREAPERTO o SEMPRECHIUSO o (Beispiel Stundenzeitspannen) AUTOMATICO> Dient zur Ausführung der Programmierung einer der <B:SEMPREAPERTO o SEMPRECHIUSO o vier Relais (durch das Zeichen y) eines Wochentags AUTOMATICO> (durch das Zeichen x identifiziert). <C:SEMPREAPERTO o SEMPRECHIUSO o Die drei Stundenzeitspannen können auch ausge- AUTOMATICO>...
- Seite 10 TECHNISCHE EIGENSCHAFTEN Abmessungen (mm) Speisung 230V 50Hz Verbrauch 5 VA Leistung der Kontakte 8(5)A 250Vac spannungsfreie Kontakte Max Raumtemperatur T45 Schutzklasse IP40(hinter der schalttafel) Umweltvershmutzungs grad Max. Raumtemperatur T45 Software Klasse Abziehbare Reihenklemmen für eine leichte Verkabelung Übereinstimmung mit den Normen EN60730-1...
