SCAN OPERATOR 12 PT
11. Programm Taste Aktiviert den Programm Mode.
12. Music/Bank
Copy
13. MIDI/Rec Taste
14. Auto/Del Taste
15. Bank Tasten
(Up/Down)
16. Tap/Display
17. Blackout Taste
18. Chaser Tasten
(1 - 6)
19. Fine Taste
20. Mode Taste

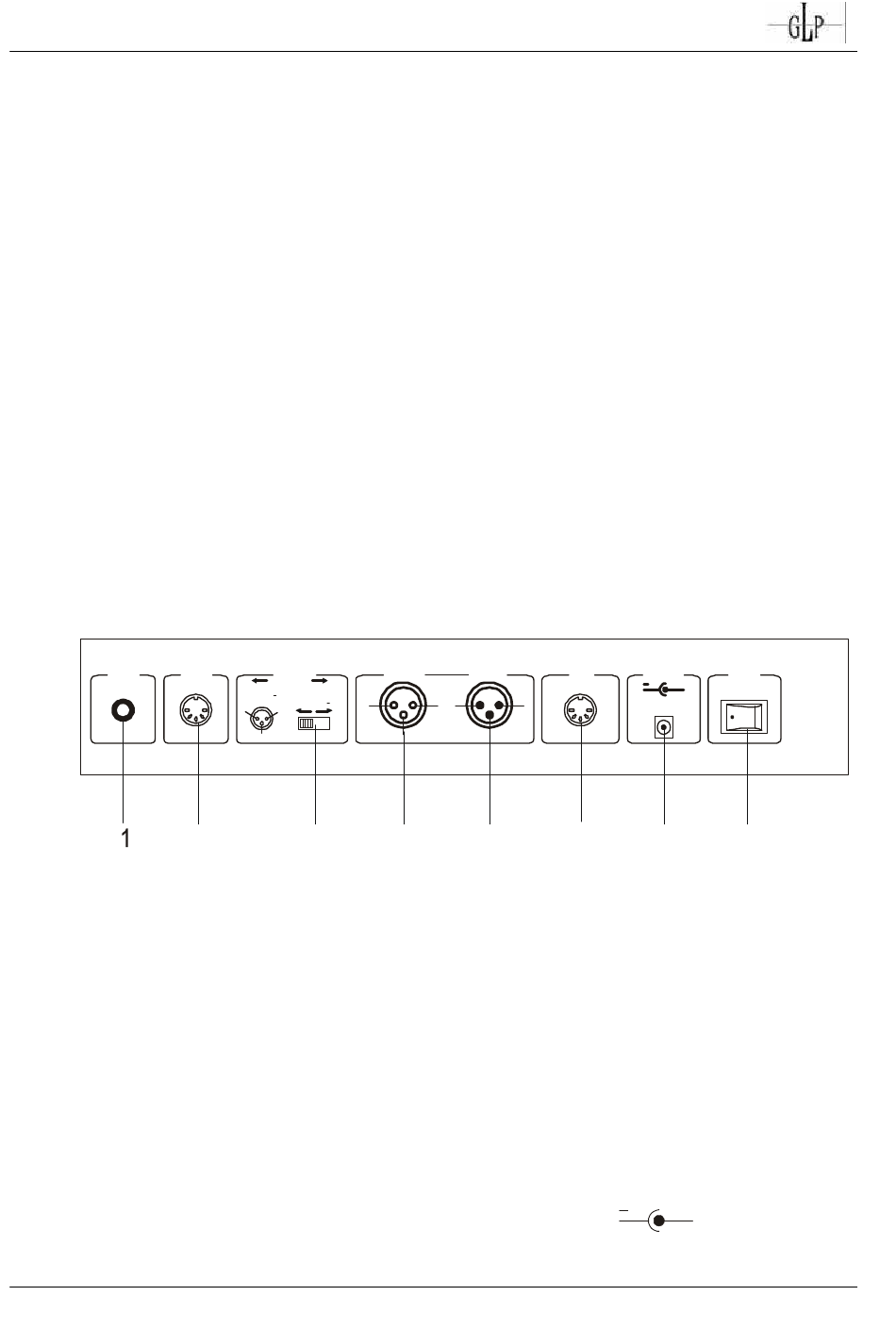

1.2 Rückansicht
AUDIO MIDI IN
0.1V~1Vp-p
2
1. Audio IN
2. MIDI IN
3. DMX Polaritäts-
Wahlschalter
4. DMX Out
5. DMX IN
6. Nebelmaschine
7. DC Input
8
Aktiviert den Music Run Mode oder KOPIERT EINE Bank mit
Szenen.
Aktiviert die MIDI Funktionen oder speichert einen Chaser.
Aktiviert den Auto Run Mode oder löscht Szenen und Chaser.
Hier schalten Sie zwischen den Bänken um. Diese werden an
der dritten Stelle des LCD- Displays angezeigt (01 – 30).
Legt den Standard Beat fest oder schaltet die Anzeige des
LCD Displays zwischen %- und DMX-Werten um.
Schaltet alle DMX-Ausgänge vorübergehend auf Null.
Hier rufen Sie einen der sechs Chaser zum Ablauf oder zum
Programmieren auf.
Schaltet die Pan/Tilt Jog Wheels (Einstellräder) auf eine feine
Auflösung (genaues Positionieren).
Drücken Sie die Fine- und Mode-Taste gleichzeitig um
zwischen de Assign und Reverse Mode umzuschalten.
DMX OUT DMX OUT
1=Ground 1=Ground
2=Data 2=Data +
3=Data + 3=Data
2
2 1
3 DMX Polarity Select
3
3 4
Anschluss für eine Musiksteuerung (0,1 V ~ 1,0 Vp-p)
Buchse zum Empfangen von MIDI- Daten.
Schaltet die Polarität des DMX- Ausganges um.
3 pol DMX-Ausgang (bitte beachten Sie die Polarität).
3 pol DMX-Eingang (bitte beachten Sie die Polarität).
Anschluss für eine Nebelmaschine (5 pol DIN-Buchse).
DC +9~12V, 300mA min. (Polarität:
(V1.0)
DMX IN FOG
MACHINE
1 1 2
3
6
5
GLP ? German Light Production
DC INPUT POWER
+
ON OFF
DC 9V - 12V
300mA min.
7 8
+
).
