Lesen Sie diese Bedienungsanleitung aufmerksam durch und bewahren Sie diese sorgfältig auf um
in Zukunft nachschlagen zu können. Die Bilder in dieser Bedienungsanleitung dienen nur der
Technische Parameter
Länge: 235 mm
Höhe: 80 mm
Getriebeübersetzung: 8:1
Einleitung
Single-Rotor-Design, und die eingebaute Gyroscope Technologie verbessern die
Flugeigenschaften.
Durch die 2.4 GHz Technologie können Sie mit mehreren baugleichen Modellen ohne
Interferenzen gleichzeitig fliegen. Durch das individuelle Einstellen des Helikopters lassen
sich die Flugeigenschaften genauestens auf den Benutzer einstellen. Der Helikopter zeichnet
sich noch durch eine hohe Agilität, ein geringes Gewicht, schnelle Reaktionszeit und eine
einfache Bedienung aus.
Eine volle Akkuladung lässt das Modell etwa 8 Minuten fliegen.
Inklusive LCD Fernbedienung.
Sicherheitsrichtlinien
Dieses Produkt ist kein Spielzeug. Es wird empfohlen das Produkt erst ab 14 Jahren zu
verwenden.
1
Bitte lesen Sie die Bedienungsanleitung sorgfältig durch bevor Sie es in Betrieb nehmen.

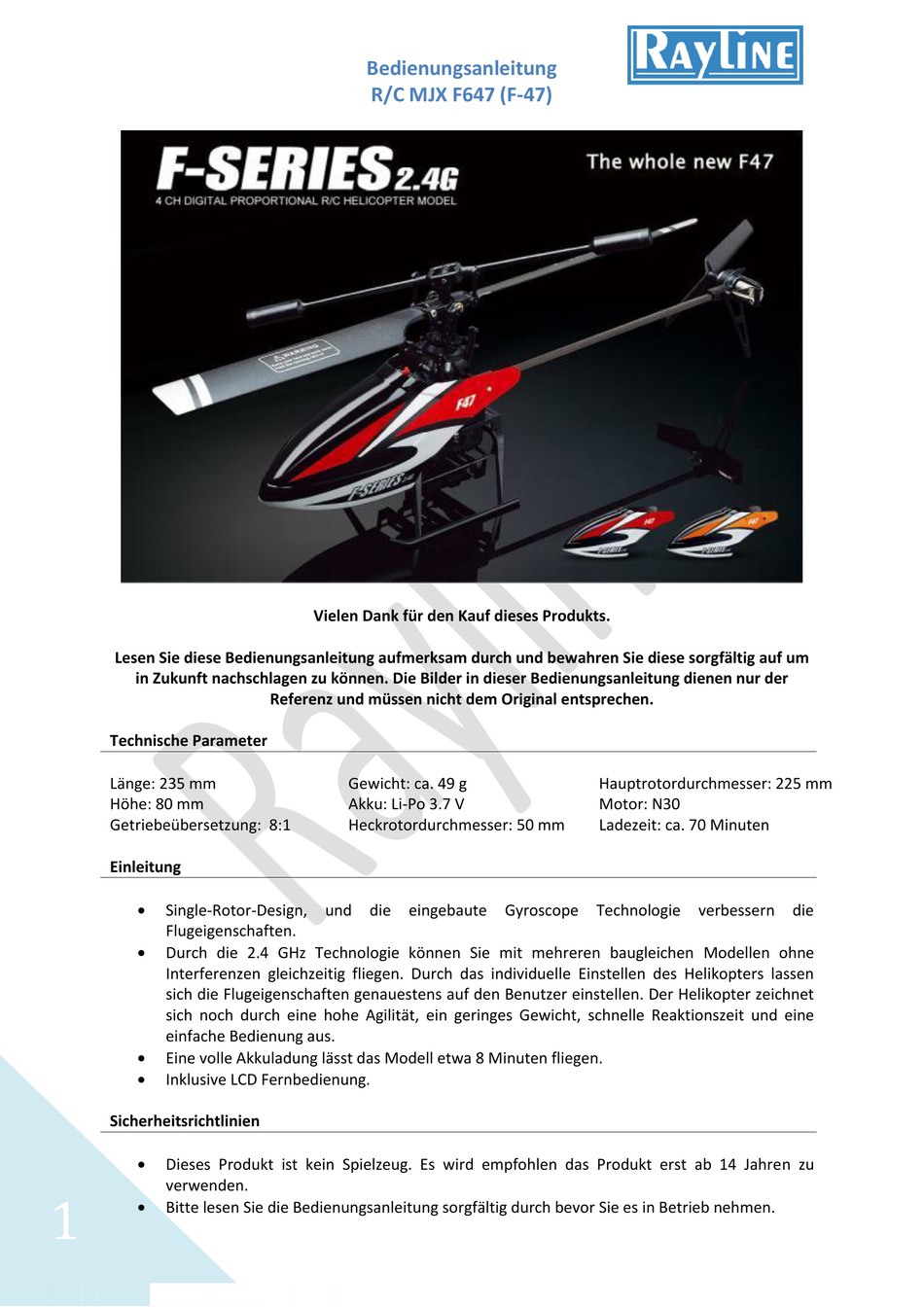

Bedienungsanleitung

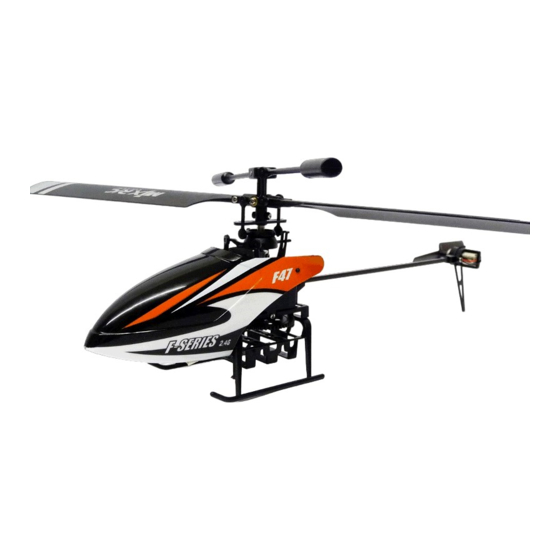

R/C MJX F647 (F-47)
Vielen Dank für den Kauf dieses Produkts.
Referenz und müssen nicht dem Original entsprechen.
Gewicht: ca. 49 g
Akku: Li-Po 3.7 V
Heckrotordurchmesser: 50 mm
Hauptrotordurchmesser: 225 mm
Motor: N30
Ladezeit: ca. 70 Minuten
Werbung
Verwandte Anleitungen für Rayline R/C MJX F647
Inhaltszusammenfassung für Rayline R/C MJX F647
- Seite 1 Bedienungsanleitung R/C MJX F647 (F-47) Vielen Dank für den Kauf dieses Produkts. Lesen Sie diese Bedienungsanleitung aufmerksam durch und bewahren Sie diese sorgfältig auf um in Zukunft nachschlagen zu können. Die Bilder in dieser Bedienungsanleitung dienen nur der Referenz und müssen nicht dem Original entsprechen.
- Seite 2 Bedienungsanleitung R/C MJX F647 (F-47) Der Benutzer ist in vollem Umfang für die richtige Bedienung des Helikopters verantwortlich. Der Hersteller und die Händler lehnen jegliche Verantwortung für den Schaden, der durch unsachgemäßen Gebrauch entstanden ist ab. Halten Sie Kleinteile fern von Kleinkindern.
- Seite 3 Bedienungsanleitung R/C MJX F647 (F-47) STICK MODE3: Vorwärts/rückwärts, links/rechts STICK MODE1: Aufwärts/abwärts, links/rechts STICK MODE3: Aufwärts/abwärts, Drehung links/Drehung rechts Rechter Hebel STICK MODE2: Vorwärts/rückwärts, Drehung links/Drehung rechts STICK MODE4: Vorwärts/rückwärts, links/rechts STICK MODE2: / STICK MODE4: / Trimmer A STICK MODE1: Vorwärts/rückwärts Trimmung STICK MODE3: Vorwärts/rückwärts Trimmung...
- Seite 4 Bedienungsanleitung R/C MJX F647 (F-47) Aktivierung der LCD-Fernbedienung Schieben Sie den An/Aus Schalter auf die Position „ON“ nachdem die Auswahl des Gashebels abgeschlossen ist. Um die Fernbedienung zu aktivieren schieben Sie den Gashebel langsam nach oben und anschließend nach unten. Die Fernbedienung ist aktiviert sobald ein Signalton zu hören ist.
- Seite 5 Bedienungsanleitung R/C MJX F647 (F-47) Der Helikopter Ladevorgang Der Helikopter ist ausgestattet mit der Möglichkeit über einen USB-Anschluss zu laden Trennen Sie die Verbindung zwischen Helikopter und Akku anschließend verbinden Sie das USB-Kabel mit dem Akku und schließen Sie das USB-Kabel an einen USB-Anschluss an einem Computer.
- Seite 6 Bedienungsanleitung R/C MJX F647 (F-47) Schalten Sie den Helikopter aus wenn Sie ihn nicht nutzen. Planen Sie den Helikopter für eine längere Zeit nicht zu nutzen, laden Sie den Akku vorher etwa 1 Stunde bevor Sie ihn lagern. ...
- Seite 7 Bedienungsanleitung R/C MJX F647 (F-47) Trimmung Falls der Helikopter vorwärts/rückwärts fliegt ohne dass ein Signal von der Fernbedienung ausgeht nutzen Sie die Höhenrudertrimmung. „STICK MODE“ 1 oder 3 Falls der Helikopter rückwärts fliegt nutzen Sie die Trimmung A bis der Helikopter wieder ausbalanciert ist.
- Seite 8 Bedienungsanleitung R/C MJX F647 (F-47) Falls der Helikopter links/rechts fliegt ohne dass ein Signal von der Fernbedienung ausgeht nutzen Sie die Querrudertrimmung. „STICKE MODE“ 3 oder 4 Falls der Helikopter links fliegt nutzen Sie die Trimmung B bis der Helikopter wieder...
- Seite 9 Bedienungsanleitung R/C MJX F647 (F-47) „STICK MODE“ 3 oder 4 Falls der Helikopter gegen den Uhrzeigersinn dreht nutzen Sie die Trimmung C bis der Helikopter wieder ausbalanciert ist Falls der Helikopter im Uhrzeigersinn dreht nutzen Sie die Trimmung C bis der...
-
Seite 10: Fehlersuche
Bedienungsanleitung R/C MJX F647 (F-47) Fehlersuche Problem Grund Lösung 1. Der Helikopter ist 1. Laden Sie die den Akku des untermotorisiert Helikopters 2. Setzen Sie den Helikopter auf Keine 2. Die Statusleuchte des Helikopters eine Ebene und verbinden und Reaktion des blinkt ständig.
