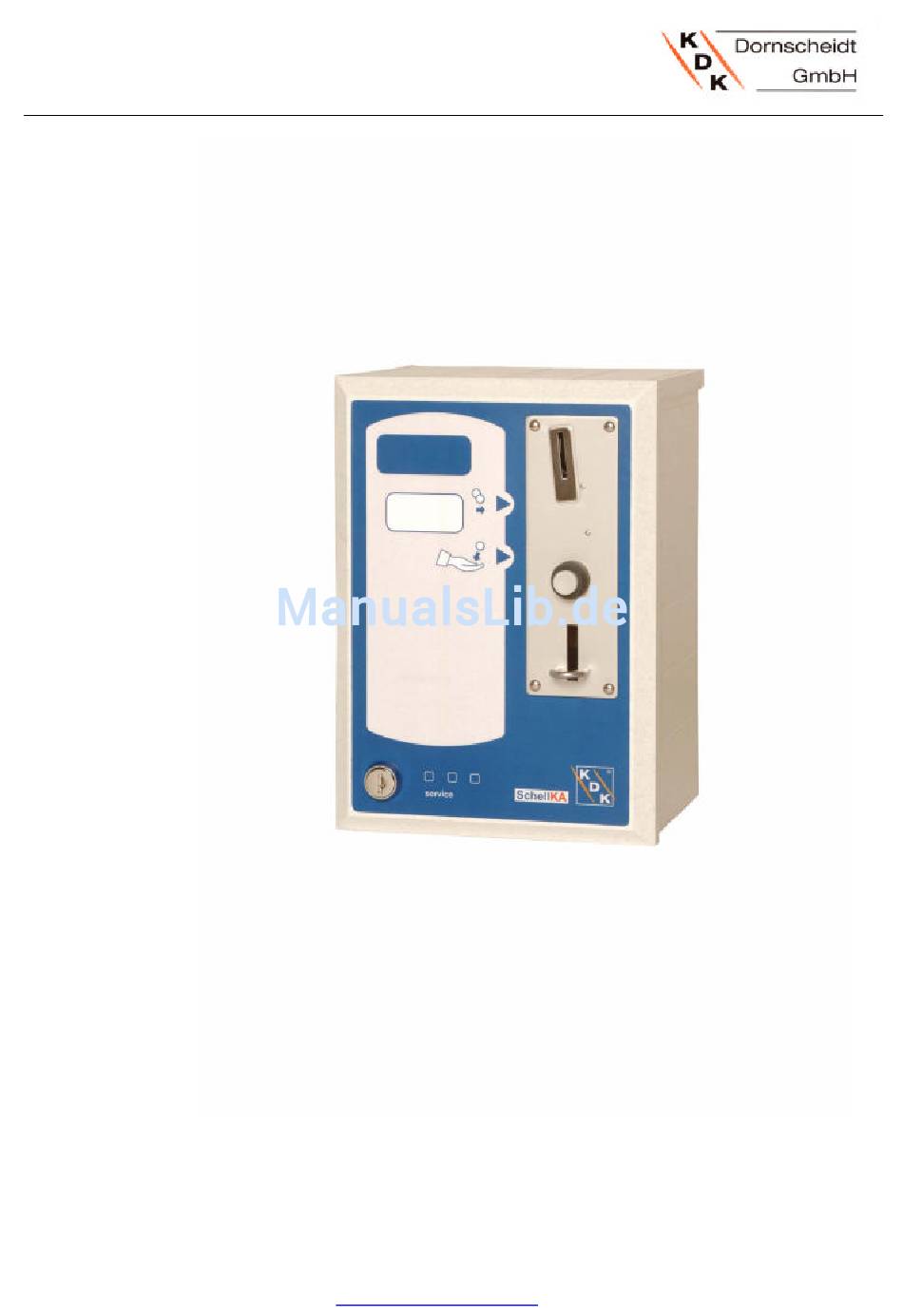

- Seite 1 Schellka 4100 Münzzeitgeber Bedienungsanleitung Schellka 4100 Schellka 4100 Version 1.2 08-05-2003 www.kdk-dornscheidt.de...
- Seite 2 . . . 50 Vorliegendes Dokument: Im vorliegenden Dokument wird der technische und funktionelle Betrieb der Schellka 4100 beschrieben, und zwar der Versionen für 24V Niederspannung und 240V Netzspannung. Die in diesem Handbuch enthaltenen Informationen sind mit grösster Sorgfalt erstellt worden und können als absolut zuverlässig angesehen werden.
-
Seite 3: Einleitung
® ausgestattet. Die Funktionalität der Schellka 4100 kann mit Hilfe von hinzufügbaren “ECOS” Softwaremodulen erweitert werden. Auf diese Weise ist es möglich, die Schellka 4100 je nach Wunsch des Kunden “masszuschneidern”. Die Ausgänge der Schellka 4100 sind mit zwei spannungsfreien Relaiskontakten versehen, womit man einen angeschlossenes Gerätes eine bestimmte, einstellbare Zeit... - Seite 4 In der Basisversion wird auf dem Display im Stand-by - Münzeinwurf ein Punkt (.) wiedergegeben. Bei Einschaltung der - externe Ansteuerung Hauptzeit werden zwei Bindestriche (--) angezeigt. Die Schellka 4100 kann auf bis zu 15 Minuten Display eingestellt werden. Die Hauptzeit beginnt nach - bei Stand-by Einwurf einer Münze...
-
Seite 5: Programmierung
Den Schlüsselschalter in die vertikale OFF- Position drehen. Funktionsübersicht Funktion F0, Verlassen des Funktionsmenüs Bei Wahl dieser Funktion steht die Schellka 4100 auf Stand-by, somit ist die Schellka 4100 programmierbereit bzw. man kann das Menü wieder verlassen. Funktion F1, Einstellung der Hauptzeit pro eingeworfenen Münz (ECOS modul EM-01) Hauptzeiteinstellung für Relais 1 pro eingeworfenen Münz. - Seite 6 Mit dieser Funktion ist es möglich, die Reinigung eines angeschlossenen Gerätes zu erzwingen. N ach Ablauf der Nachlaufzeit nimmt die Schellka 4100 kein weiteres Münz mehr an. Diese Blockierung kann durch ein 3 Sekunden langes Drücken der internen oder externen up taste aufgehoben werden. Zur Anzeige der Reinigungfunktion erscheint CL abwechselnd auf dem Display des Schellka 4100.
- Seite 7 3, Nun gleichzeitig auf die uptaste (aufwärts) und auf die downtaste (abwärts) drücken die Zähler sind auf Null zurückgestellt und die Schellka 4100 springt in ihre Funktion zurück. Anmerkung: Soll der Zählerstand nur abgelesen, aber nicht auf Null zurückgestellt werden, so kann dies während des Stand-by ebenfalls durch drei Sekunden langes Drücken der downtaste erfolgen.
- Seite 8 Einstellung “01“: Wiedergabe auf dem Display in Minuten Funktion P4, Verkürzung der Hauptzeit (ECOS modul EM-13) Einstellung “00”: Die Verkürzung der Hauptzeit während der Vorlaufzeit ist nicht möglich Einstellung “01”: Die Verkürzung der Hauptzeit während der Vorlaufzeit ist möglich Schellka 4100 Version 1.2 08-05-2003 www.kdk-dornscheidt.de...
- Seite 9 12 VAC - 24 VAC 12 VDC - 35 VDC Stromaufnahme: höchstens 250 mA Maximale Schaltleistung des Relais: max. 16 Ampere bei Kosinus phi = 1 Zulässige Schaltleistung des Relais: max. 16 Ampere bei Kosinus phi = 1 Schellka 4100 Version 1.2 08-05-2003 www.kdk-dornscheidt.de...
- Seite 10 * External connections = connection: bridging pretime, Pause maintime and / or reset clean function Start, = connection: external start connection (p.c.) Down, = connection: reading counters, decrease maintime and / or after start Schellka 4100 Version 1.2 08-05-2003 www.kdk-dornscheidt.de...
-
Seite 11: Anhang
3, Anschluss Relais 1 4, Conexión relé 1 5, Connexion relais 1 6, Connessione relé 1 1, 240VAC aansluiting 2, 240VAC connection 3, 240VAC Anschluss 4, 240VAC conexión 5, 240VAC connexion 6, 240VAC connessione Schellka 4100 Version 1.2 08-05-2003 www.kdk-dornscheidt.de... - Seite 12 3, 230V Ausgang Relais 1 4, 230V salida relé 1 5, 230V sortie relais 1 6, 230V uscita relé 1 1, 240VAC aansluiting 2, 240VAC connection 3, 240VAC Anschluss 4, 240VAC conexión 5, 240VAC connexion 6, 240VAC connessione Schellka 4100 Version 1.2 08-05-2003 www.kdk-dornscheidt.de...
