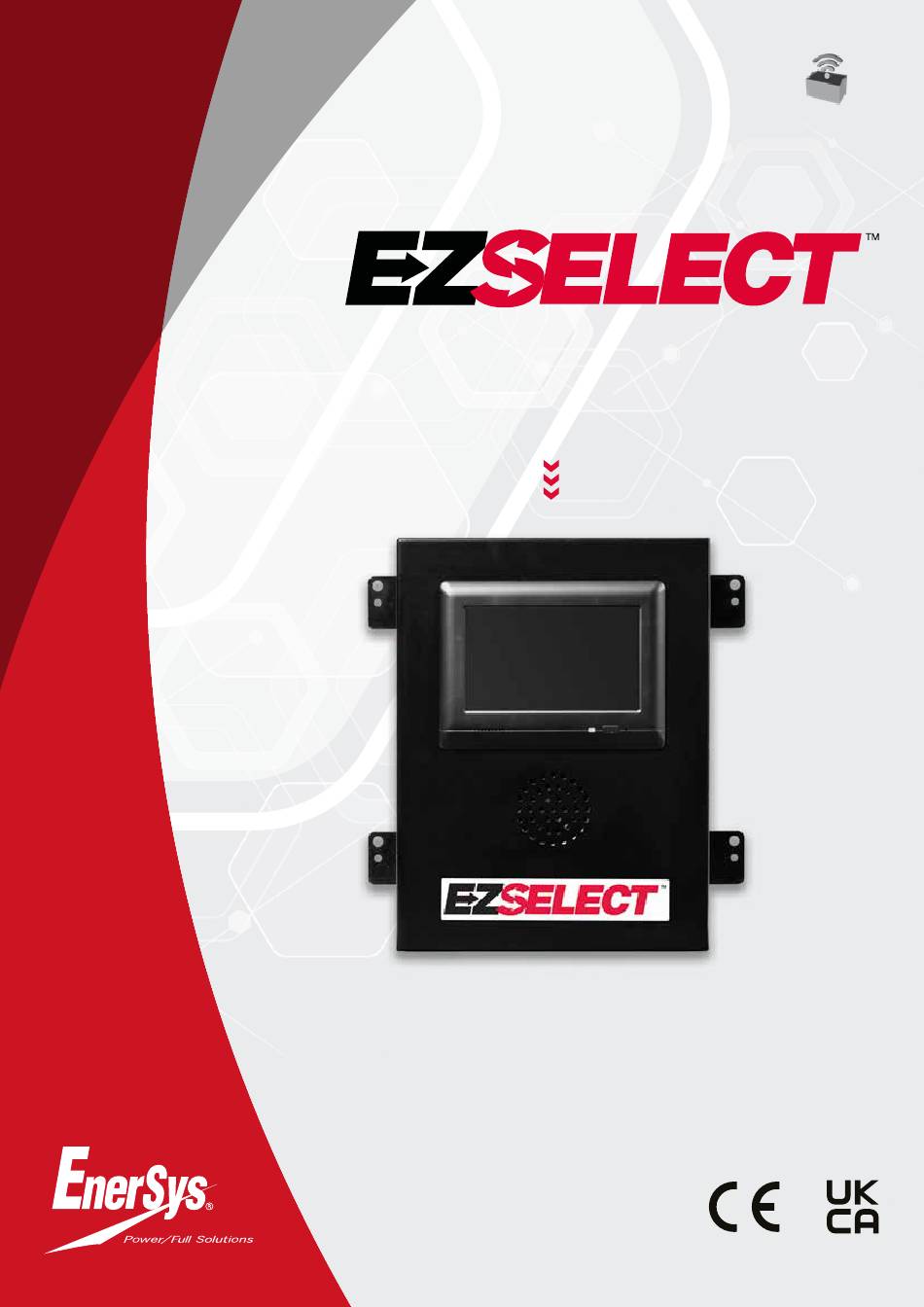

- Seite 1 BATTERIE ÜBERWACHUNG EZSELECT™ BATTERIEAUSWAHLSYSTEM BENUTZERHANDBUCH www.enersys.com...
-
Seite 2: Inhaltsverzeichnis
INHALT Einführung ................Systemkomponenten Einzelkomponenten ..........Ersatzteile ..............Planung/Details des Auftrags Installationsübersicht ..........Erforderliches Werkzeug ........... Notwendige Stromversorgung ........ Steuerbox ..............Ladegeräteüberwachungsgerät (CMD) ....Anforderungen an das Datenkabel ......Aspekte zum Router ..........Aspekte zum TV-Treiber ..........Installations- und Inbetriebnahmeservice ....Checkliste vor der Installation ........ -
Seite 3: Einleitung
Steuerbox priorisiert die Daten, um sicherzustellen, dass die optimale Batterie an erster Stelle in der Warteschlange steht. Das EZSelect™ Batterieauswahlsystem zeigt auf einem großen Bildschirm die nächste Batterie an, die ausgewählt werden sollte. Wird die falsche Batterie gewählt, ertönt ein akustischer Alarm. Dadurch kann sichergestellt werden, dass alle Batterien und Ladegeräte gleichmäßig verwendet werden und somit... -
Seite 4: Systemkomponenten
SYSTEMKOMPONENTEN Einzelkomponenten Abbildung 1: Übersicht der Komponenten des EZSelect™-Batterieauswahlsystems TV-Monitor *Separat zu beschaffen TV-Treiber Router *(einschließlich Gehäuse) USV Batterienotstromversorgung Steuerbox Befestigungsfüße iDisplay-Touchscreen Interner Shouter CMD-Busse (x2) Stromanschluss * Max. 50 CMD pro Bus- Datenkabelanschluss Ladegeräteüberwachungsgerät (CMD) -
Seite 5: Ersatzteile
SYSTEMKOMPONENTEN Ersatzteile EZS-143 8-m-Datenkabel mit einer Kupplung EZS-CB6500EU-16 EZS-161 EZSelect™ Batterieauswahlsystem Steuerbox 30-m-Datenkabel mit einer Kupplung (max. 100 Ladegeräte; max. 9 Pools) (Mindestens 2 pro Steuerbox, Busverbindung zum ersten CMD) EZS-SU600R EZS-511 Ladegeräteüberwachungsgerät (CMD) USV Batterienotstromversorgung (2,1-m-Datenkabel pro CMD im Lieferumfang enthalten) -
Seite 6: Planung/Details Der Installation
Geeignete Schrauben Wasserwaage Schraubendreher Seitenschneider und Bohrer und Dübel für die Montage Notwendige Stromversorgung EZSelect™ Batterieauswahlsystem Energiebedarf der Komponenten: Steuerbox Spannung: 100-240 V AC Stromstärke: 1,3 A Router Spannung: 100-240 V AC Stromstärke: 0,6 A Bei der Anordnungsplanung zu berücksichtigen Vorübergehend können Verlängerungskabel verwendet werden, aber es wird dringend ein... -
Seite 7: Steuerbox
PLANUNG/DETAILS DER INSTALLATION Steuerbox Die Steuerbox sollte zentral aufgestellt werden mit • Montieren Sie die Steuerbox in einem genügend Platz für die Installation des Routers einsehbaren Bereich, der frei von (EZS-ROU1). Stellen Sie sicher, dass rund um die Hindernissen ist. Steuerbox genügend Freiraum für den Anschluss •... -
Seite 8: Installations- Und Inbetriebnahmeservice
PLANUNG/DETAILS DER INSTALLATION Installations und Inbetriebnahmeservice Das Batterieauswahlsystem EZSelect™ ist so konzipiert, dass eine Inbetriebnahme durch EnerSys nicht ® erforderlich ist. Sollte jedoch Unterstützung erforderlich sein, bieten wir auf Anfrage entsprechende Dienstleistungen an. Installationsvideos sind auch online verfügbar. Checkliste vor der Installation... -
Seite 9: Installation
INSTALLATION Systemübersicht Abbildung 3: Beispiel für die Installation des EZSelect™-Batterieauswahlsystems *TV-Monitor ist gesondert zu erwerben PALLET 102 REACH PALLET Status Status History To Do (0) Maintenance Settings CMD Bus 1: Länge 15 m CMD Bus 2: Länge 30 m * Für LED- Anzeigen siehe Abbildung 4. -
Seite 10: Steuerbox Und Cmd-Installation
INSTALLATION Steuerbox und CMDInstallation Befestigen Sie die Steuerbox mit vier Schrauben/Dübeln Stecken Sie das erste CMD Datenkabel durch den unteren und einer Wasserwaage auf Augenhöhe an der Wand. Anschluss in eine der verfügbaren Busbuchsen in der Steuerbox. Stecken Sie das erste CMD Datenkabel in eine Buchse Montieren Sie das CMD mit Kabelbindern so, am ersten CMD. -
Seite 11: Installation Von Usv Und Router
INSTALLATION Installation von USV und Router Montieren Sie den Gehäusekasten mit vier Schrauben, Montieren Sie die USV-Notstromversorgung an der Wand unter geeigneten Wanddübeln und einer Wasserwaage in der Nähe den Schuko-Buchsen im Gehäusekasten, schließen Sie sie an die des Steuerkastens und einer geeigneten Stromversorgung. Stromquelle und das Verlängerungskabel der Schuko-Buchse an und stecken Sie das Netzkabel der Steuereinheit in die USV. -
Seite 12: Tv-Treiberinstallation
INSTALLATION TVTreiberinstallation *Bitte beachten Sie den Abschnitt Installation von USV und Router (Seite 11) für den Gehäusekasten und die USV-Einrichtung. Montieren Sie den TV-Treiber mit vier Schrauben/Dübeln und Schließen Sie den TV-Treiber an den Steuerkasten an. einer Wasserwaage im Gehäusekasten (oder an der Wand). *Kabel : RJ-45 *Kabel... -
Seite 13: Kennzeichnung Des Systems
Bildschirm des Steuerkastens sollten mit den Etiketten des Ladegeräts übereinstimmen, damit der Bediener leichter zur richtigen Batterie navigieren kann. Hier ein Beispiel. PALETTE REACH PALLET REACH Beispiel für eine dreistellige Organisation *Ladegeräte-Etiketten werden mit jedem EZSelect™ Plus-Batterieauswahlsystem mitgeliefert. -
Seite 14: Systemkonfiguration
*Wenn Sie die Passwörter während der Installation entfernen möchten, lassen Sie dieses Feld leer und klicken Sie auf OK. Es wird empfohlen, das Passwort vor dem Verlassen des Standorts festzulegen. #Die Passwörter können bei Verlust von EnerSys wiederhergestellt werden, indem die entsprechende Regionalvertretung unter ®... -
Seite 15: Konfiguration Von Pools Und Ladegeräten
Hinweis: Dies ist die Nummer, die auf dem Fernseher <<< angezeigt wird. Sie muss auch mit den Etiketten des Ladegeräts übereinstimmen. Geben Sie die Nummer ein, um die ID des Ladegeräts einzustellen. *Dieser Bildschirm erscheint, wenn das EZSelect™ Plus Batterieauswahlsystem die angeschlossene Batterie erkennt. -
Seite 16: Lautstärkeneinstellung
SYSTEMKONFIGURATION Lautstärkeneinstellung Settings Set Volume Good Pick Mispick Sentinel Outputs Display Pools 1 through 9 Good Pick Volume = 3 Message Length Volume Long Mispick Volume = 3 Test Test Pair 1 = 0 + 0 Pair 2 = 0 + 0 Communication Test Link Pools Pair 3 = 0 + 0... -
Seite 17: Betrieb Des Systems Im Studienmodus
SYSTEMKONFIGURATION Betrieb des Systems im Studienmodus Um die Vorteile des EZSelect™-Batterieauswahl- Im Studienmodus werden nur Daten bzw. systems zu quantifizieren, wird empfohlen, Informationen gesammelt, die Auswahlanzeige mit einem Referenzzeitraum von zwei Wochen ist nicht aktiviert. Auf diese Weise können Sie... -
Seite 18: Endkontrolle Und Prüfung
ENDKONTROLLE UND PRÜFUNG LADEGERÄTEÜBERWACHUNGSGERÄT (CMD) Eine dauerhaft grüne LED zeigt an, dass das CMD beobachten. Sie sollten die ID des Ladegerätes sehen. mit Strom versorgt wird und mit der Steuerbox Wenn Sie die erwartete Pool- und Ladegeräte-ID kommuniziert. nicht sehen, ist das System möglicherweise falsch konfiguriert. -
Seite 19: Cmd-Liste
ENDKONTROLLE UND PRÜFUNG CMDLISTE Lorem ipsum Settings Unassigned Sentinels - Sentinel List Pool # Chg ID Serial # Pool # Reporting Settings Passcode Language 10003 Unknown Maint Mode Passcode Date & Time 2013-08-07 09:42 10155 Unknown 10086 Unknown 0 Total Sentinels Assigned 0 Pools Sentinel List Pools &... -
Seite 20: Checklist Für Die Installation
Melodien aus dem Menü. Testen Sie dies, indem Sie auf „Settings“ (Einstellungen) und dann auf „ Volume“ (Lautstärke) klicken. Wählen Sie gleichzeitig die gewünschte Lautstärke aus. 4. Testen Sie die Upload-Kapazitäten des EZSelect™ Plus Batterieauswahlsystems über das Internet. 5. Wenn die Passwörter während der Installation deaktiviert wurden, setzen Sie das Standardpasswort für Wartung auf „11111“... -
Seite 21: Betrieb
BETRIEB Auswahl der nächsten verfügbaren Batterie Lassen Sie alle Batterien bis zur Auswahl ist, wann das Ladegerät startet und stoppt angeschlossen, es sei denn, sie werden und wie lange die Batterie nach Ladeende zur Wartung ausgewählt. Das System erkennt, am Ladegerät angeschlossen ist. wann eine Batterie an das Ladegerät angeschlossen So wählen Sie die nächste verfügbare Batterie: Touchscreen-Anzeige... -
Seite 22: Touchscreen-Anzeige
BETRIEB TouchscreenAnzeige Signal, das die Kommunikation zwischen PALLET Anzeige und Controller anzeigt. Nächste zu entnehmende Batterie für jeden Pool. REACH *Der Startbildschirm zeigt automatisch bis zu 9 Pools an. Status History To Do (0) Maintenance Settings Status Klicken Sie auf die Schaltfläche „ To Do“ , wenn sie rot wird - Prüfen Sie, ob sich Ladegeräte in Quarantäne oder CMDs keine Meldung ausgeben. - Seite 23 BETRIEB B. Verlauf 7 Day Statistics PALLET Zero Available Minimum Batteries Pool Name Selections Mispicks Picks Available PALLET Graph REACH Graph REACH Status History To Do (0) Maintenance Settings Status Klicken Sie auf History (Verlauf) auf dem Startbildschirm. Wählen Sie die grüne Schaltfläche für detailliertere Die Statistik der letzten sieben Tage wird angezeigt.
-
Seite 24: Wartung
BETRIEB D. Wartung Enter Settings Passcode PALLET REACH <<< Status History To Do (0) Maintenance Settings Status Klicken Sie auf dem Startbildschirm auf Wartung (Wartung), Geben Sie das Standard-Passwort 11111 um die zu wartenden Batterien auszuwählen. ein und klicken Sie auf OK. *Wenn der Wartungsmodus aktiviert ist, zeigt das System nicht an, *Wenn Sie das Passwort während des Betriebs ausschalten welche Batterie als nächstes ausgewählt werden soll. -
Seite 25: Tägliche Systemprüfungen Oder Pro Schicht
TÄGLICHE SYSTEMPRÜFUNGEN /PRO SCHICHT PALLET Schritt 1 Überprüfen Sie den System Status zu Beginn REACH des Tages oder der Schicht. History To Do (0) Maintenance Settings Status Status Schritt 2 Status Prüfen Sie, ob die folgenden Zustände vorliegen: Connect Next Battery Batteries No Battery Pool Name Charging... -
Seite 26: Checkliste Für Den Betrieb
CHECKLISTE FÜR DEN BETRIEB Aufgabe Status Verfügbare Menge (falls ja) Pool 1: __ Pool 2: __ Pool 3: __ 1. Sind Batterien verfügbar? Pool 4: __ Pool 5: __ Pool 6: __ Nein Pool 7: __ Pool 8: __ Pool 9: __ Auflisten der Pools (falls ja) 2. -
Seite 27: Fehlerbehebung
FEHLERBEHEBUNG Die Anzeige zeigt Striche Status PALLET Next Battery Batteries Connect No Battery Pool Name Charging Quarantine Unknown Not Charging on Charger Available Connected PALLET REACH REACH Time Since Last Upload Serial Number 2024-04-08 09:31:00 4503e6af 15:26 Status History To Do (0) Maintenance Settings Status... - Seite 28 FEHLERBEHEBUNG B. Keine Batterie angeschlossen Das System zeigt nicht an, dass eine Batterie angeschlossen ist. Überprüfen Sie Folgendes: Status Eine Batterie befindet sich auf dem Batteriegestell im Ladefach. Connect Next Battery Batteries No Battery Pool Name Charging Quarantine Unknown on Charger Available Not Charging Connected...
- Seite 29 HINWEISE...
- Seite 30 © 2024 EnerSys. Alle Rechte vorbehalten. Alle Warenzeichen und Logos sind Eigentum von EnerSys, mit Ausnahme von Unistrut, CE und UKCA, die nicht Eigentum von EnerSys sind. Änderungen ohne vorherige Ankündigung vorbehalten. E&O.E. R6-20092024 EMEA-DE-OM-EZSELECT-0924...
