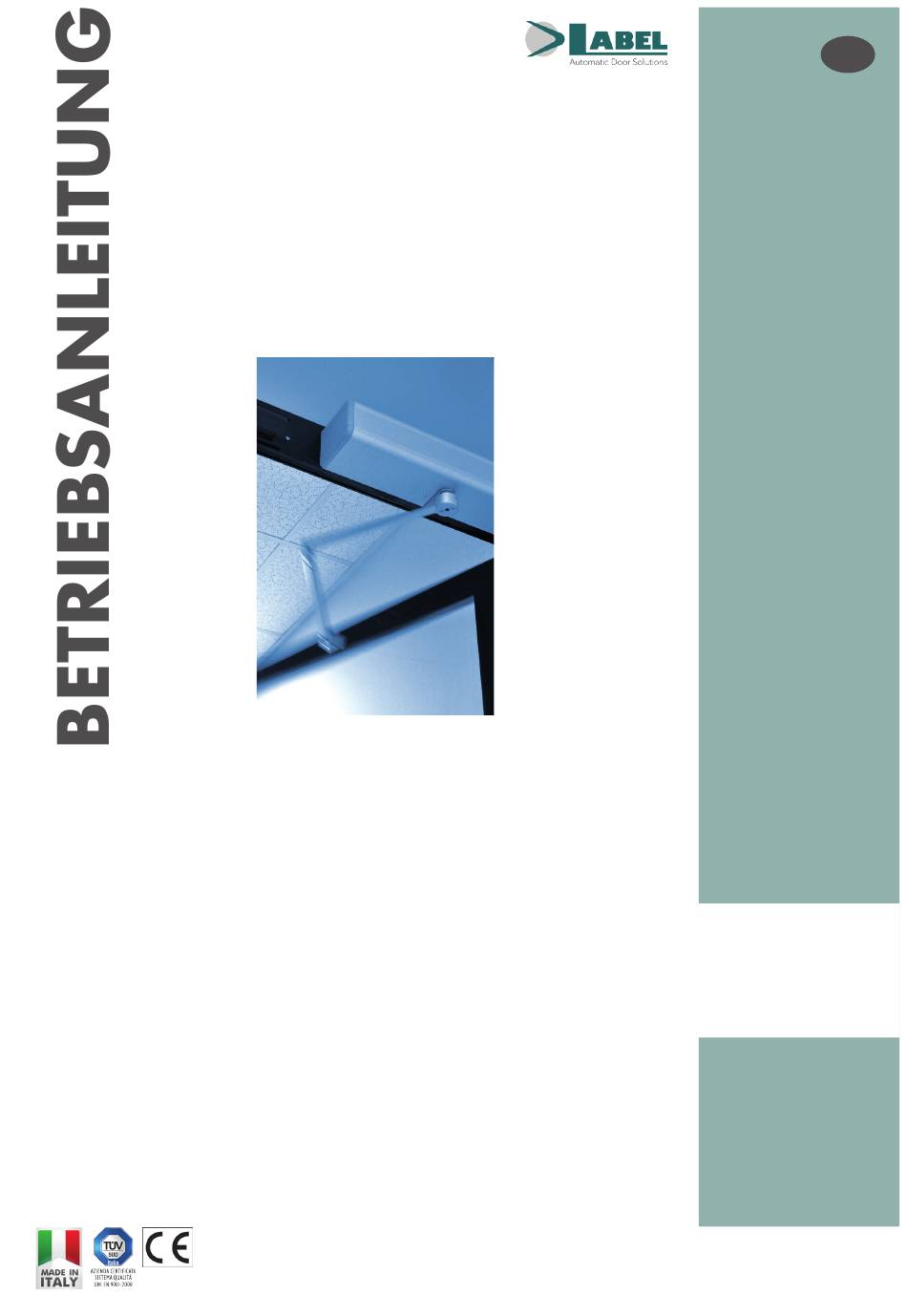

- Seite 1 NEPTIS PLUS NB-INVERS NB-INVERSB AUTOMATISCHE FUSSGÄNGER- FLÜGELTÜR FÜR DIE SICHERHEITSAUSGÄNGE IN DEN RAUCHABZUGSSYSTEMEN Deutsch ÜBERSETZUNG DER ORIGINALANLEITUNG BETRIEBSANLEITUNG NEPTIS PLUS NB-INVERS - DE - Rel.1.0 - 03/2023 - CD0450INVDE...
-
Seite 2: Empfehlungen
MPFEHLUNGEN DIESE BETRIEBSANLEITUNG IST FÜR DEN BETRIEBER EINER AUTOMATISCHEN FLÜGELTÜRANLAGE DER FA. LABEL BESTIMMT UND SETZT VORAUS, DASS DIE INSTALLATION UND ABNAHME DER ANLAGE VON FACHPERSONAL AUSGEFÜHRT WURDE. LLGEMEINE SICHERHEITSHINWEISE BEVOR DIE AUTOMATISCHE TÜR IN BETRIEB GENOMMEN WIRD, MUSS DIE VORLIEGENDE ANLEITUNG AUFMERKSAM GELESEN WERDEN. -
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS 1) ALLGEMEINE ANLAGENBESCHREIBUNG 2) TECHNISCHE DATEN 3) FUNKTIONSWEISE DER AUTOMATISIERTEN TÜR 3.1) NORMALBETRIEB DER TÜR 3.2) TÜRBETRIEB MIT NACHTSPERRE 3.3) RAUCHMELDER 4) PROGRAMMWÄHLER 4.1) MANUELLER PROGRAMMWÄHLER 4.2) MECHANISCHER SCHLÜSSELWAHLSCHALTER EV-MSEL 4.3) DIGITALER PROGRAMMWÄHLER ET-DSEL/I 4.4) DIGITALER PROGRAMMWÄHLER T-NFC 4.5) ALLGEMEINES PROGRAMMIERUNGS-MENÜ WAHLSCHALTER ET-DSEL/I 4.6) VERWALTUNG NUTZER-PASSWORT WAHLSCHALTER ET-DSEL/I 4.7) VERWALTUNG BENUTZER-PASSWORT WAHLSCHALTER T-NFC 4.8) SPRACHE... -
Seite 4: Allgemeine Anlagenbeschreibung
1) ALLGEMEINE ANLAGENBESCHREIBUNG HINWEIS: graue Bereich gibt Messbereich Radare Sensoren an. EXTERNER RADAR INTERNER RADAR ÖFFNUNGSSCHALTER PROGRAMMWÄHLER SICHERHEITSSENSOR BEIM SCHLIESSEN SICHERHEITSSENSOR BEIM ÖFFNEN AUTOMATISIERUNG NEPTIS PLUS ELEKTROVERSCHLUSS ANSCHLAG AM BODEN RAUCHMELDER 2) TECHNISCHE DATEN MODELL AUTOMATISIERUNG NEPTIS PLUS NB‑INVERS, NB‑INVERSB STROMVERSORGUNG 115/230V~, +/-10%, 50-60Hz LEISTUNG... -
Seite 5: Funktionsweise Der Automatisierten Tür
3) FUNKTIONSWEISE DER AUTOMATISIERTEN TÜR ACHTUNG!! Vor Inbetriebnahme der Tür stets beim Kundendiensttechniker die Betriebsarten der Automatisierung erfragen. Die Netzstromversorgung anhand des Systemschalters einschalten. Die Elektroniksteuerung des Automatisierungssystems gibt einen kurzen Piepton ab, was bedeutet, dass die Tür nun mit Strom versorgt wird, aber noch nicht betriebsbereit ist. -
Seite 6: Programmwähler
4) PROGRAMMWÄHLER Der Programmwähler gestattet dem Betreiber der Tür die Wahl der Betriebsart. Nach Wunsch kann der manuelle Wähler, der im Seitenteil der Automatisierung NEPTIS PLUS eingebaut ist, der mechanische Schlüsselwahlschalter EV-MSEL, oder das digitale Programmiergerät ET-DSEL/I oder T-NFC benutzt werden. Nachstehend sind die einzelnen Programmwähler detailliert beschrieben. -
Seite 7: Digitaler Programmwähler Et-Dsel/I
4.3) DIGITALER PROGRAMMWÄHLER ET‑DSEL/I Durch kurzes Antippen der Taste die Betriebsart der automatischen Tür wählen. Mit jedem Tastendruck springt man von einem Betriebsprogramm zum nächsten weiter. Nachstehend sind die anhand der Taste wählbaren Betriebsprogramme beschrieben Automatisches Programm in beiden Richtungen Die Tür öffnet sich automatisch bei Aktivierung jedes Öffnungs-Befehls. -
Seite 8: Digitaler Programmwähler T-Nfc
4.4) DIGITALER PROGRAMMWÄHLER T‑NFC TÄGLICHER GEBRAUCH Mit dem T-NFC-Wahlschalter können Sie 6 verschiedene Arten von Programmen für den täglichen Gebrauch auswählen AUTO: EINGANG: Die Tür öffnet und schließt automatisch Die Tür öffnet und schließt automatisch, in beide Durchgangsrichtungen, wobei nur in Eingangsrichtung: alle Sensoren aktiv sind. -
Seite 9: Allgemeines Programmierungs-Menü Wahlschalter Et-Dsel/I
4.5) ALLGEMEINES PROGRAMMIERUNGS‑MENÜ WAHLSCHALTER ET‑DSEL/I Der Nutzer kann das allgemeine Programmierungsmenü aufrufen, wenn die Sprache gewählt werden soll, in der die Texte am Display angezeigt werden sollen, bzw. wenn ein Password eingegeben werden soll, um Unbefugte am Zugriff auf das digitale Programmiergerät ET-DSEL/I zu hindern. -
Seite 10: Verwaltung Nutzer-Passwort Wahlschalter Et-Dsel/I
4.6) VERWALTUNG NUTZER‑PASSWORT WAHLSCHALTER ET‑DSEL/I Um zu vermeiden, dass das Betriebsprogramm der Tür geändert wird, kann ein Passwort vorgegeben werden, das bei jedem Zugriff auf das Programmiergerät ET-DSEL/I eingegeben werden muss. Dazu ist wie folgt vorzugehen: Die Taste SET 5 Sekunden lang betätigen, um das allgemeine Programmierungsmenü aufzurufen (siehe Diagramm 1) Die Taste F1 fünf Mal betätigen, um das Untermenü... - Seite 11 ÄNDERUNG DES NUTZER‑PASSWORDS • “NUTZER- PASSWORD” anwählen • Die Taste OK (F1) drücken. • Das Primär-Password eingeben • Das neue Nutzer- Passwort eingeben, das aus einer 5-stelligen Kombination der Buchstaben A-B-C-D bestehen muss. • Es wird die Wiederholung des neuen Passwords verlangt. Also nochmals die gleiche Zeichenkombination eingeben.
-
Seite 12: Verwaltung Benutzer-Passwort Wahlschalter T-Nfc
4.7) VERWALTUNG BENUTZER‑PASSWORT WAHLSCHALTER T‑NFC Der T-NFC-Wahlschalter ermöglicht es Ihnen, den Wechsel des Arbeitsprogramms mit einem Passwort zu sperren. Diese Funktion ist nützlich, wenn Sie vermeiden wollen, dass Unbefugte das Arbeitsprogramm der Tür einstellen können. Dazu müssen Sie das Benutzerpasswort mit den folgenden Schritten aktivieren: Halten Sie die Taste D ca. -
Seite 13: Sprache
4.8) SPRACHE Zur Sprachwahl am Wahlschalter ET-DSEL/I ist wie folgt vorzugehen: 1. Zum Aufruf des allgemeinen Programmierungs-Menüs etwa 5 Sekunden lang die Taste drücken (siehe Diagramm 1 im vorigen Abschnitt) 2. Die Taste F1 drei Mal betätigen, um das Untermenü zur Auswahl der "Sprache" aufzurufen. 3. -
Seite 14: Fehlermeldungen Und Funktionsstörungen
6) FEHLERMELDUNGEN UND FUNKTIONSSTÖRUNGEN PROBLEM MÖGLICHE URSACHE ABHILFE Die Radar- Bewegungssensoren bzw. der Überprüfen, dass Radar- Die Tür öffnet sich, schließt aber nicht Sicherheitssensor der Schließbewegung Bewegungssensoren bzw. die Sensoren wieder. haben einen Gegenstand oder eine Person nicht angesprochen sind. erfasst. -
Seite 15: Wartung
Es empfiehlt sich, mit der Entsorgung einen Fachbetrieb zu beauftragen. ACHTUNG! Beim Ausbau von Automatisierungen mit eingebauter Feder muss diese mit der zugehörigen Schraube blockiert werden, bevor das Gestänge entfernt wird. Andernfalls stellt die Vorspannung der Feder eine Gefahr dar! LABEL‑ Kundendienstzentrum... - Seite 16 NEPTIS PLUS Made in Italy S.p.A Via Ilariuzzi, 17/A - S. Pancrazio P .se - 43126 PARMA - ITALIEN Tel. (+39) 05 21/ 67 52 - Fax (+39) 05 21/ 67 52 22 infocom@labelspa.it - www.labelspa.com...
