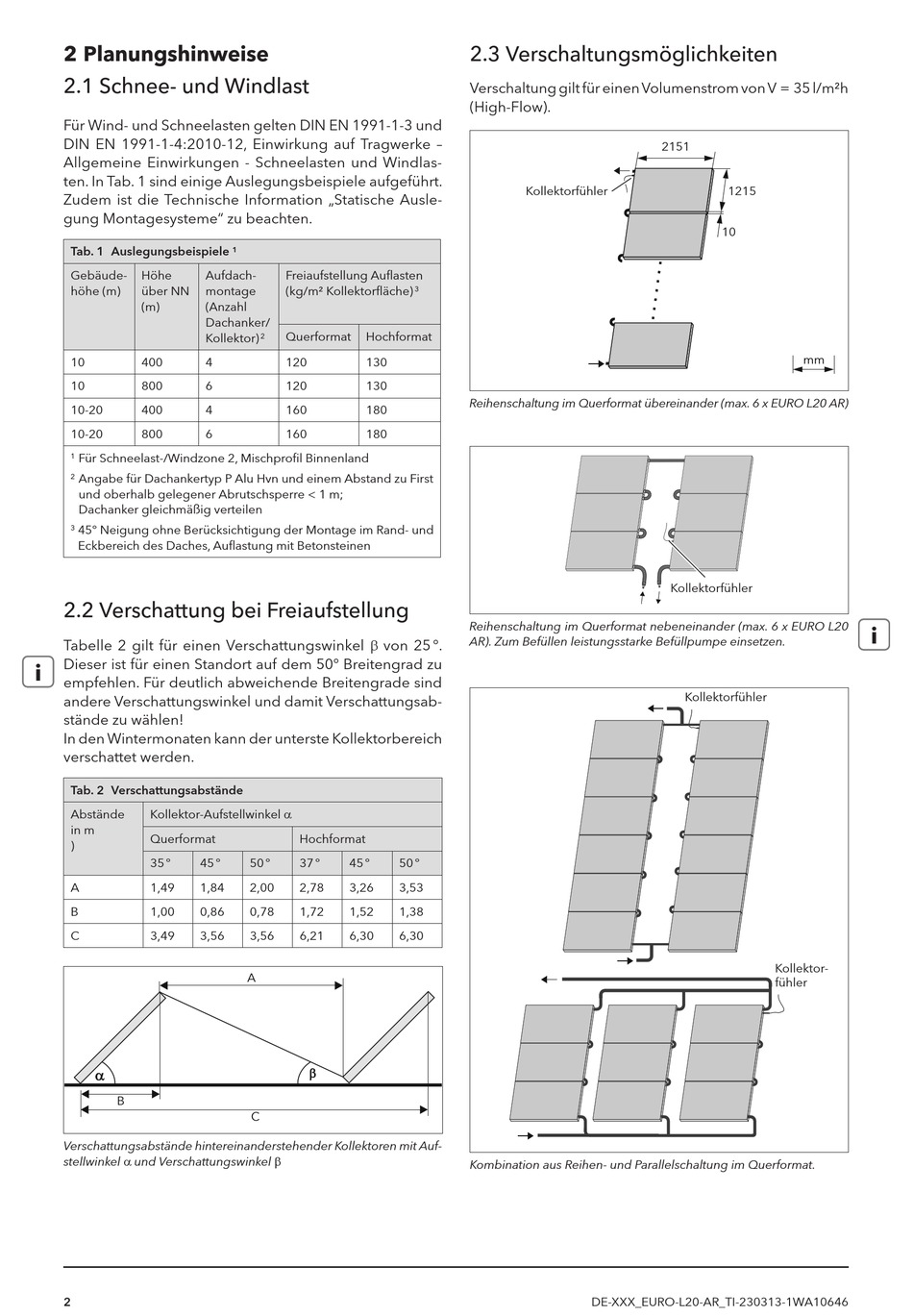

2 Planungshinweise
2.1 Schnee- und Windlast
Für Wind- und Schneelasten gelten DIN EN 1991-1-3 und
DIN EN 1991-1-4:2010-12, Einwirkung auf Tragwerke –
Allgemeine Einwirkungen - Schneelasten und Windlas-
ten. In Tab. 1 sind einige Auslegungsbeispiele aufgeführt.
Zudem ist die Technische Information „Statische Ausle-
gung Montagesysteme" zu beachten.
Tab. 1 Auslegungsbeispiele
1
Gebäude-
Höhe
Aufdach-
höhe (m)
über NN
montage
(m)
(Anzahl
Dachanker/
Kollektor)
10
400
4
10
800
6
10-20
400
4
10-20
800
6
Für Schneelast-/Windzone 2, Mischprofil Binnenland
1
Angabe für Dachankertyp P Alu Hvn und einem Abstand zu First
2
und oberhalb gelegener Abrutschsperre < 1 m;
Dachanker gleichmäßig verteilen
45° Neigung ohne Berücksichtigung der Montage im Rand- und
3
Eckbereich des Daches, Auflastung mit Betonsteinen
2.2 Verschattung bei Freiaufstellung
Tabelle 2 gilt für einen Verschattungswinkel b von 25 °.
Dieser ist für einen Standort auf dem 50° Breitengrad zu
empfehlen. Für deutlich abweichende Breitengrade sind
andere Verschattungswinkel und damit Verschattungsab-
stände zu wählen!
In den Wintermonaten kann der unterste Kollek torbereich
verschattet werden.
Tab. 2 Verschattungsabstände
Kollektor-Aufstellwinkel a
Abstände
in m
Querformat
)
35 °
45 °
A
1,49
1,84
B
1,00
0,86
C
3,49
3,56
B
Verschattungsabstände hintereinanderstehender Kollektoren mit Auf-
stellwinkel a und Verschattungswinkel b
2
Freiaufstellung Auflasten
(kg/m² Kollektorfläche)
3
Querformat
Hochformat
2
120
130
120
130
160
180
160
180
Hochformat
50 °
37 °
45 °
50 °
2,00
2,78
3,26
3,53
0,78
1,72
1,52
1,38
3,56
6,21
6,30
6,30
A
C
2.3 Verschaltungsmöglichkeiten
Verschaltung gilt für einen Volumenstrom von V = 35 l/m²h
(High-Flow).
Kollektorfühler
Reihenschaltung im Querformat übereinander (max. 6 x EURO L20 AR)
Reihenschaltung im Querformat nebeneinander (max. 6 x EURO L20
AR). Zum Befüllen leistungsstarke Befüllpumpe einsetzen.
Kombination aus Reihen- und Parallelschaltung im Quer format.
DE-XXX_EURO-L20-AR_TI-230313-1WA10646
2151
1215
10
mm
Kollektorfühler
Kollektorfühler
Kollektor-
fühler
