Allnet ALL4076 Gebrauchsanweisung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Allnet ALL4076
Inhaltszusammenfassung für Allnet ALL4076

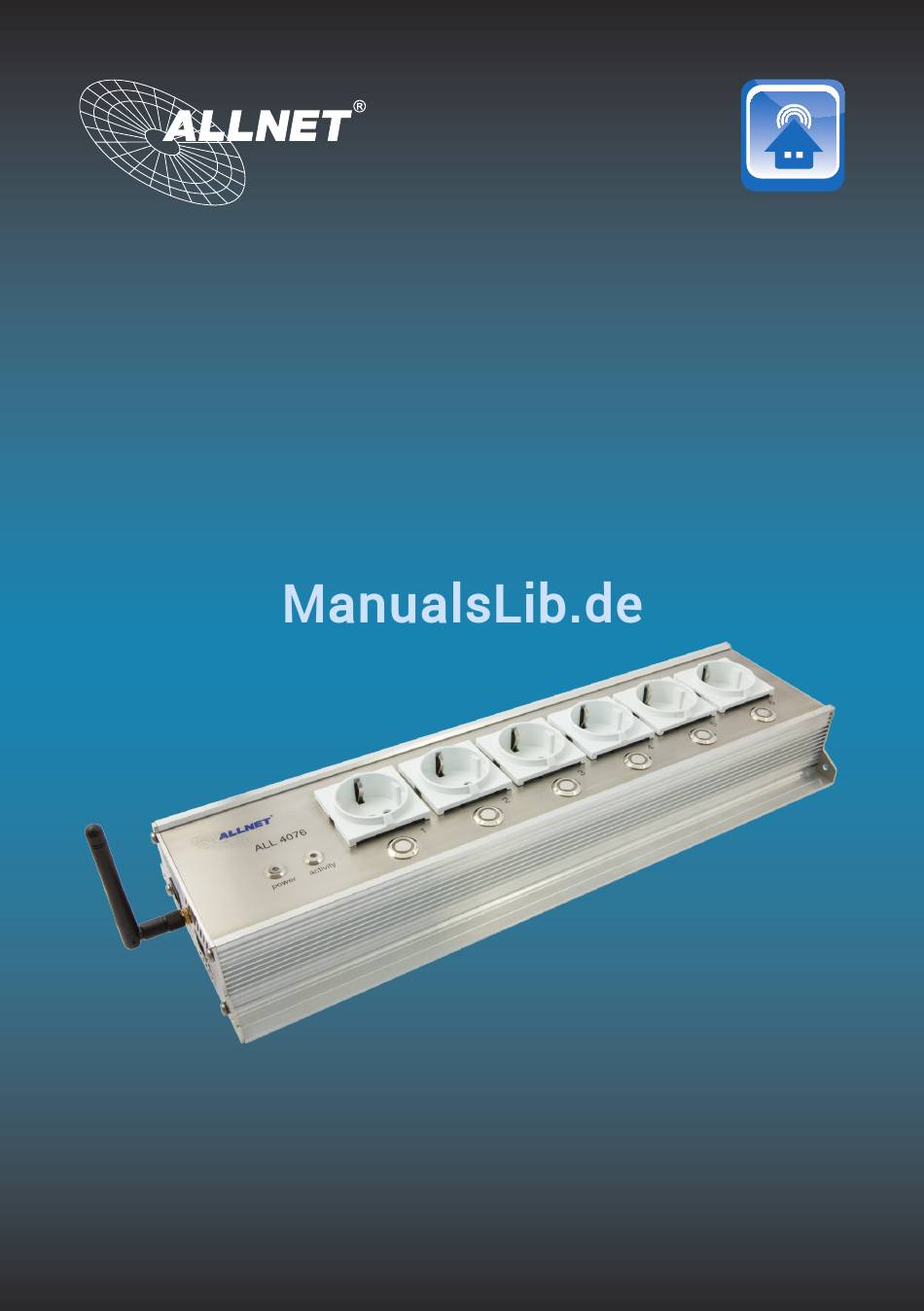

- Seite 1 Gebrauchsanweisung ALL4076...
-
Seite 2: Wichtige Hinweise
Verwendung oder einer stofflichen Verwertung zugeführt werden.“ (gemäß § 4 Satz 1 der VerpackVO). Sollten Sie als Kunde Probleme bei der Entsorgung der Verpackungs- und Versandmaterialien haben, schreiben Sie bitte eine Email an info@allnet.de. 8.2. Recyclehinweis und RoHS Konformität ®... -
Seite 3: Inhaltsverzeichnis
All4076 WEB-Steckdosenleiste Seite 04 Sicherheitshinweise Aufstellung- und Montageort Anschlussübersicht Seite 05 Beschreibung Seite 06 Anpassen des ALL4076 an ihr Netzwerk Seite 07 LAN Setup Seite 08 WLAN Setup / Access Point Einstellung Seite 09 Wireless Client Seite 10 DHCP Server... -
Seite 4: All4076 Web-Steckdosenleiste
Aufstellungs- und Montageort Allgemein: Die ALL4076 WEB-Steckdosenleiste darf nur in trockenen Innenbereichen verwendet werden. Sorgen Sie für eine ausreichende Belüftung. Vermeiden Sie den Einfluss von Feuchtigkeit, Staub sowie Sonnen- oder andere Wärmestrahlung. Der Einbau hat so zu erfolgen, dass die Kabel (Netzwerkkabel und Anschlusskabel sowie auch die Anschlusskabel der Verbraucher) nicht unter Zug sind, da diese sich sonst lösen können. -
Seite 5: Anschlussübersicht
Anschlussübersicht Sensor: Temperatur & Luftfeuchte-Sensor (Optional) USB: USB Hostanschluss für Plugwise Dongle Ant: WLAN Antenne LAN: Ethernet LAN-Anschluss M/S: USB On / Off Detektor Power: 230-240V AC Kaltgerätestecker Anschluss max. 10A Seiten 5... -
Seite 6: Beschreibung
Festplatte. Für den Bootvorgang der ca. 90 Sekunden dauert ist keine Aktivität ausführbar. Nach Beendigung des Bootvorganges beginnt die Activity LED zu Blinken. Danach kann der ALL4076 sowohl mit dem manuellen Tastern als auch über die WEB Oberfläche, der Zustand der Steckdosen gesteuert/geschaltet werden. -
Seite 7: Anpassen Des All4076 An Ihr Netzwerk
Anpassen des ALL4076 an ihr Netzwerk Erstverbindung mit LAN Kabel herstellen Verbinden Sie Ihren Ethernet Switch mittels den beigefügten LAN Kabels mit Ihrer ALL4076. Achten Sie dabei darauf, dass die Stecker deutlich hörbar einrasten. Verbindung zwischen die ALL4076 und dem PC/MAC herstellen: Die ALL4076 kommuniziert mit Hilfe des TCP/IP- Protokolls mit den angeschlossenen Komponenten. -
Seite 8: Lan Setup
Geben Sie im Webbrowser die Adresse der ALL4076 WEB-Steckdosenleiste ein. Einstellmöglichkeiten unter „Einstellungen“ >„Konfiguration“ > „LAN Einstellung“ HOSTNAME: Hier geben Sie Ihrer ALL4076 einen Namen, mit dem dieser sich im Netzwerk meldet. Gültig sind nur folgende Zeichen: a-z, A-Z, 1-9 und Bindestrich (nicht am Anfang oder am Ende zu verwenden). -
Seite 9: Wlan Setup / Access Point Einstellung
Wählen Sie den Betriebsmode für WLAN. Es stehen 3 Optionen zu Verfügung. - Ausgeschaltet. WLAN ist deaktiviert. (Default Einstellung) - Access Point. Die ALL4076 arbeitet selbst als WLAN Access Point. Alle Geräte die sich in Ihrem LAN- Netzwerk befinden und die ALL4076 sind dadurch über WLAN erreichbar. -
Seite 10: Wireless Client
ALL4076 alleinstehend ohne LAN Anschluss zu steuern. Z.B. von Ihren Handy über eigenes WLAN. Für diese Betriebsart ist die Aktivierung des DHCP Servers sinnvoll. Beschreibung in später folgenden Kapitel. a. „SSID“: Geben Sie dem drahtlosen Netzwerk Ihren eigenen Namen. - Seite 11 DHCP Server Einstellmöglichkeiten unter „Einstellungen“ >„Konfiguration“ > „DHCP Server“. Die ALL4076 kann als DHCP Server arbeiten. Aktivieren sie diese Funktion nur, wenn die ALL4076 als standalone Access Point betrieben wird. Achtung: Wenn diese Funktion aktiviert ist und die ALL4076 irrtümlich mit ihrem LAN verbunden ist kommt es zu Störungen.
-
Seite 12: Dhcp Server
DHCP Server Einstellmöglichkeiten unter „Einstellungen“ >„Konfiguration“ > „DHCP Server“. Die ALL4076 kann als DHCP Server arbeiten. Aktivieren sie diese Funktion nur, wenn die ALL4076 als standalone Access Point betrieben wird. Achtung: Wenn diese Funktion aktiviert ist und die ALL4076 irrtümlich mit ihrem LAN verbunden ist kommt es zu Störungen. -
Seite 13: All4076 Einstellung
Beispiel: Screenshot mit Einstellung Impuls Im Beispiel wird dieser Ausgang 200Sec. aktiv EIN geschaltet sobald der Taster am Gerät oder das Icon auf der Weboberfläche betätigt wird. Nach dem Ändern von Parametern „Eingaben Speichern“ betätigen. Seiten 13... - Seite 14 Beispiel: Screenshot mit Einstellung Impuls Im Beispiel wird dieser Ausgang 200Sec. aktiv EIN geschaltet sobald der Taster am Gerät oder das Icon auf der Weboberfläche betätigt wird. Nach dem Ändern von Parametern „Eingaben Speichern“ betätigen. Seiten 14...
-
Seite 15: Sicherheit
Sicherheit Ø Konfigurieren Sie hier die Einstellungen für die Betätigungszeit der manuellen Taster. Durch verlängern der Betätigungszeit kann ein versehentliches Schalten verhindert werden. Die angegeben Werte sind jeweils 0,1 Sekundenschritte. Seiten 15... -
Seite 16: Umgebungssteuerung
Durch die Umgebungssteuerung können Sie die Signale eines Sensors für Temperatur und Luftfeuchtigkeit zur Steuerung eines Ausganges auswerten. Dieser Reiter ist nur verfügbar wenn sich ein Sensor an der ALL4076 Steckdosenleiste befindet. Achtung: Die Steuerung eines Ausganges durch Temperatur und oder Feuchtigkeit kann von folgenden Möglichkeiten übersteuert werden: Dem Icon auf der Hauptseite, dem Taster auf der ALL4076 WEB-... - Seite 17 Schaltauslöser: Feuchtigkeit Schaltbereich Feuchtigkeit: Der aktive Bereich kann durch verschieben der beiden Enden ausgewählt werden. Schaltauslöser: Beide Dadurch wird sowohl die Temperatur als auch die Feuchtigkeit als Schaltwert ausgewertet. Im Beispiel wäre der Ausgang bei einer Temperatur von 14-25°C und bei Feuchtigkeit von 1-40% aktiv um z.B. einen Luftbefeuchter zu steuern.
-
Seite 18: Remote Steuerung
Remote Steuerung Ø Im Reiter „Remote Steuerung“ können Sie einstellen, ob die ALL4076 für den Zugriff aus einem übergeordneten Steuerungssystem einen Usernamen und Password benötigt. Ebenfalls wird bei der Abfrage der /XML Seite dieses Password abgefragt. Benutzername: Password: Nach dem Ändern von Parametern „Eingaben Speichern“ betätigen. -
Seite 19: Oberfläche
Oberfläche Oberfläche konfigurieren Einstellmöglichkeiten unter „Einstellungen“ >„Konfiguration“ > „Oberfläche“ Alle Einstellungen wirken auf die Anzeige der Hauptseite. Anzeige Breite automatisch oder manuell einstellen: Automatisch bedeutet das die mögliche Anzahl der Icons nur durch die Anzeigen Breite in Pixel begrenzt wird (2.a). Manuell definiert die maximale Anzahl von Icons in einer Reihe (2.b). - Seite 20 Beispiele für Konfiguration der Hauptseite: Anzeige der Hauptseite bei Default Parametern und angeschlossenem T&F Sensor. Anzeige der Hauptseite mit deaktivierter Menuezeile. Umschalten auf Einstellungen durch klicken auf Anzeige der Hauptseite mit deaktivierter Menuezeile und deaktivierten Aktoren Namen: Seiten 20...
-
Seite 21: Gerätename / Sprache Einstellen
Gerätename Einstellmöglichkeiten unter „Einstellungen“ >„Konfiguration“ > „Gerätename“ Dieser Gerätename wird in der Menuezeile verwendet. Menuezeile: Sprache einstellen Einstellmöglichkeiten unter „Einstellungen“ >„Konfiguration“ > „Sprache Einstellen“ Sie können zwischen Deutsch, Englisch oder Italienisch wählen. Web Server und Benutzer Einstellmöglichkeiten unter „Einstellungen“ >„Konfiguration“ > „Web Server und Benutzer“ Es besteht die Möglichkeit, den Zugriff auf die Webseite auf sichere Übertragung (https) umzustellen. - Seite 22 Web Server und Benutzer Einstellmöglichkeiten unter „Einstellungen“ >„Konfiguration“ > „Web Server und Benutzer“ Es besteht die Möglichkeit, den Zugriff auf die Webseite auf sichere Übertragung (https) umzustellen. Zusätzlich kann ein User und Admin Profil eingerichtet werden. Dadurch ist es möglich den Benutzerkreis einzuschränken. Zusätzlich kann der Zugriff der normalen User auf die Einstellungen unterbunden werden.
-
Seite 23: Datum Und Uhrzeit / Geräte Status
Logdatei Einstellung der Maximalgröße • Logdateien Ansicht • Sichern der aktuellen Konfiguration • Wiederherstellen einer gesicherten Konfiguration • Zurücksetzen auf Werkseinstellung • Neustarten • Seiten 23... - Seite 24 Logdatei Einstellung der Maximalgröße • Logdateien Ansicht • Sichern der aktuellen Konfiguration • Wiederherstellen einer gesicherten Konfiguration • Zurücksetzen auf Werkseinstellung • Neustarten • Seiten 24...
-
Seite 25: Update Einstellungen / Handbuch Laden
Es besteht die Möglichkeit manuell nach Updates sofort zu suchen und diese zu installieren. Die Werkseinstellung der ALL4076 führt automatisch bei jedem Systemstart und einmal innerhalb von 24H eine Suche nach Updates durch. Optional besteht die Möglichkeit, ein Firmware File direkt zu laden. -
Seite 26: Funktionen / Plugwise Dienst / Plugwise Aktoren
Plugwise Stick und dem Plugwise Circle erfolgt durch das Zigbee Funkprotokoll. Durch Aktivieren des Plugwise Dienstes wird der Plugwise Stick mit dem ALL4076 verbunden. Wird der Plugwise Stick entfernt, dann muss auch der Plugwise Dienst deaktiviert werden, sonst wird im System der Fehlerspeicher permanent mit Fehlermeldungen gefüllt. - Seite 27 Plugwise Aktoren Aktivieren oder Deaktivieren: Aktor Name: Wählen Sie einen zur Aufgabe passenden Namen. Dieser Name wird in der Hauptseite angezeigt. Aktoren Beschreibung: Die Beschreibung dient der detaillierten Information wird jedoch nicht auf der Hauptseite angezeigt. Plugwise MAC Adresse: Auf der Steckerseite der Plugwise Circle Aktors befindet sich eine Nummer, Beispiel 000D60000768FC9 .
-
Seite 28: All3075 Dienst / All3075 Aktoren
ALL3075 Dienst Einstellmöglichkeiten unter „Einstellungen“ >„Funktionen“ > „ALL3075 Dienst“ Die ALL4076 kann mit ALL3075 und ALL3075V2 Aktoren erweitert werden. ALL3075 ist ein Aktor und kann einen Verbraucher steuern. ALL3075V2 kann zusätzlich den aktuellen Verbrauch anzeigen. Die Kommunikation erfolgt entweder über LAN oder WLAN. - Seite 29 ALL3075 Aktor Aktivieren oder Deaktivieren. Remote Type des ALL3075 (Version): Es muss der entsprechende Typ eingestellt werden. Aktor Name: Wählen Sie einen zur Aufgabe passenden Namen. Dieser Name wird in der Hauptseite angezeigt. Aktor Beschreibung: Die Beschreibung dient der detaillierten Information, wird jedoch nicht auf der Hauptseite angezeigt.
-
Seite 30: Zeitsteuerung
Zeitsteuerung Einstellmöglichkeiten unter „Einstellungen“ >„Funktionen“ > „Zeitsteuerung“ Es können zeitabhängige Schaltpunkte erstellt werden. Die Auflösung beträgt 1 Sekunde. Es können maximal 128 Schaltpunkte definiert werden. Nach dem Anklicken des Pluszeichens wird automatisch die Maske zum Einrichten eines neuen Schaltpunktes geöffnet. Seiten 30... - Seite 31 Schaltpunkt Aktivieren / Deaktivieren. Schaltpunkt Name: Wählen Sie einen zum Schaltpunkt passenden Namen. Dieser Name wird in der Übersichtsseite angezeigt. Schaltpunkt Beschreibung: Die Beschreibung dient der detaillierten Information, wird jedoch nicht auf der Übersichtsseite angezeigt. Seiten 31...
- Seite 32 Startzeit: Wählen Sie mit den drei Schiebern die gewünschte Zeit aus. Aktion: Ein / Aus. Wird „Ein“ ausgewählt, so wird in diesem Moment das Relais geschlossen. Für verschiedene Aufgaben kann es notwendig sein, dass sich das Relais sich zum Startpunkt öffnet, dafür kann “Aus“...
- Seite 33 Einbinden in übergreifende Haussteuerungssysteme Die ALL4076 kann über einen XML Zugang aktuelle Zustände ausgeben, oder Aktoren können über XML gesteuert werden. Der Aufruf http://192.168.0.100/xml zeigt die erste Seite mit Hilfetext. Hinweis: Der Microsoft Explorer kann per default XML, nicht korrekt darstellen, verwenden Sie z.B.
- Seite 34 <actor_id>1 Nummer des Aktors <actor_name>Output 1 Name des Aktors <actor_state>1 Schaltzustand 0 = AUS, 1 = EIN, 2 = FEHLER <actor_watt>0 Anzeig Watt.* <actor_volt>0 Anzeige Spannung.* <actor_ampere>0 Anzeige Strom.* <actor_frequency>0 Anzeige Frequenz.* <actor_setstate>3 Bestätigung der Übermittelten Werte beim Schalten des Aktors 0 = AUS, 1 = EIN, 3 = Nichts zu tun (z.B.
-
Seite 35: Reset / Reinigung / Technische Daten
Loch neben dem USB Steckplatz drücken und gedrückt halten (DER KNOPF MUSS GEDRÜCKT BLEIBEN!). Die ALL4076 nun mit Strom versorgen und ca. 3 Minuten warten ERST JETZT den Taster wieder loslassen. Danach ist der Reset-Vorgang abgeschlossen und alle Einstellungen sind wieder im Auslieferungszustand.
