Bei Geräten, die mit Spannungen von 42
höher betrieben werden (also auch bei
Betrieb mit Netzspannung), darf der
Anschluß nur durch entsprechendes
Fachpersonal vorgenommen werden!
Der
Netztransformator
NT800 (2 Teilungseinheiten) ist im
Zählerschrank oder an einem trockenen Ort zu montieren.
Bei Einbau und Installation der Geräte ist, entsprechend den
VDE-Vorschriften, auf sichere Trennung und Isolierung von
benachbarten Starkstromleitungen und Starkstromgeräten
zu achten.
Zu den Starkstromleitungen sollte ein Abstand von
mindestens 10 cm eingehalten werden.
Als
Leitungsmaterial
wird handelsübliches Schwachstrom -
oder Fernmeldekabel verwendet, z.B. J-Y (ST) Y oder J-YY.
Der Schleifenwiderstand einer Ader ( Hin- und Rückleitung )
20 W
soll
nicht überschreiten.
Maximale Entfernung:
bis ca. 150 m
Ø 0,6 mm = 0,282 mm / Ader
bis ca. 250 m
Ø 0,8 mm = 0,502 mm / Ader
bis ca. 400 m
Ø 1,0 mm = 0,785 mm / Ader
Jeder unnötige Leitungswiderstand, hervorgerufen durch
schlechte Verbindung, mindert die Sprechqualität und
Signalisierung.
Erweiterung:
Alphaton
Türruf Alphaton ( Rufunterscheidung):
• TG 3/92 (Tonrufgenerator) wird in der Türstation montiert.
• TRÜ 80 (Tonrufübertrager) wird im Haustelefon montiert.
• Drahtbrücke von Klemme 4 auf 5.

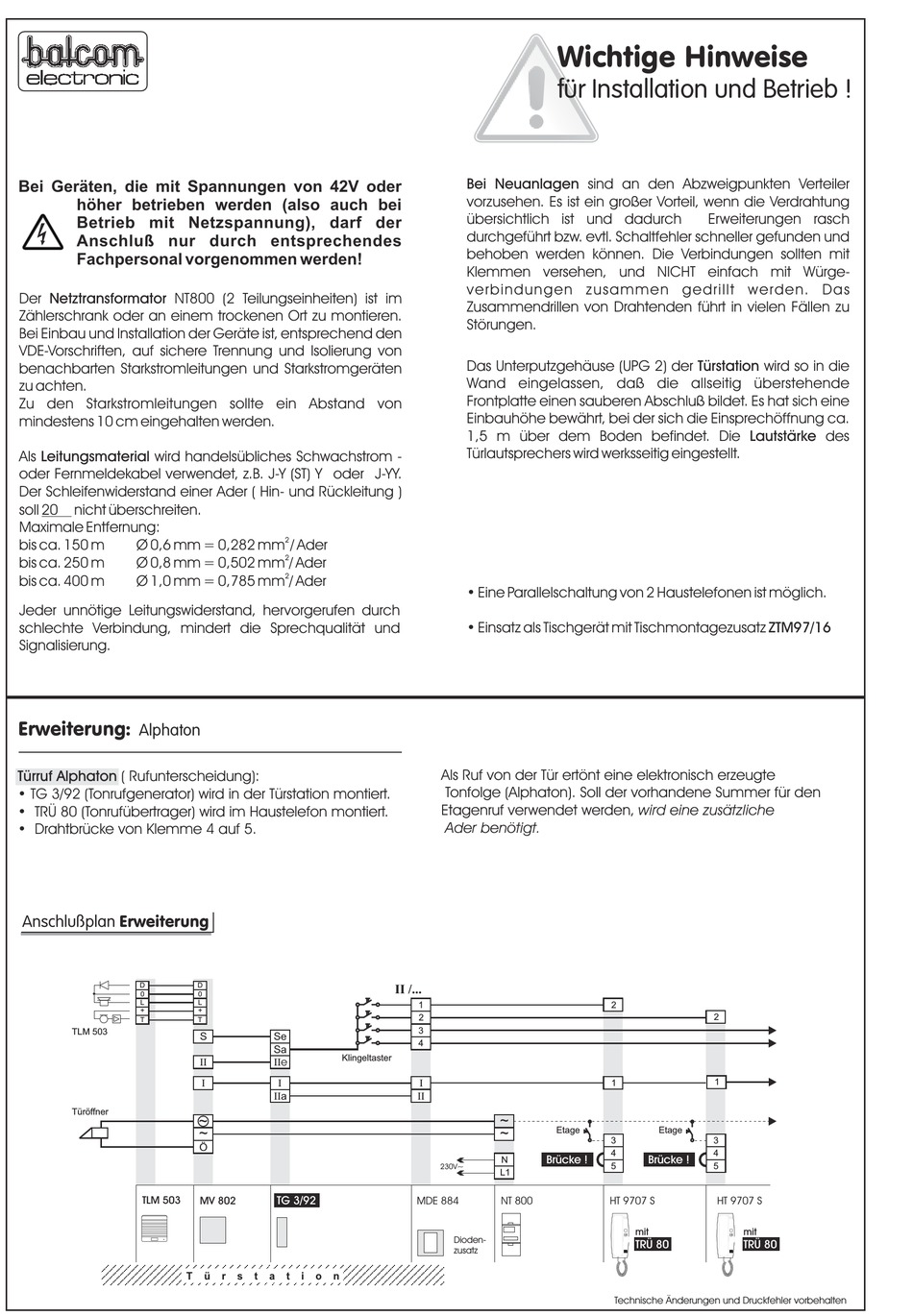

Anschlußplan Erweiterung
D
0
L
+
T
TLM 503
Türöffner
TLM 503
T
V
oder
2
2
2
D
0
L
+
T
S
Se
Sa
Klingeltaster
II
IIe
I
I
IIa
~
~
Ö
TG 3/92
MV 802
ü
r
s
t
a
t
i
o
n
Wichtige Hinweise
für Installation und Betrieb !
Bei Neuanlagen sind an den Abzweigpunkten Verteiler
vorzusehen. Es ist ein großer Vorteil, wenn die Verdrahtung
übersichtlich ist und dadurch
durchgeführt bzw. evtl. Schaltfehler schneller gefunden und
behoben werden können. Die Verbindungen sollten mit
Klemmen versehen, und NICHT einfach mit Würge-
verbindungen zusammen gedrillt werden. Das
Zusammendrillen von Drahtenden führt in vielen Fällen zu
Störungen.
Das Unterputzgehäuse (UPG 2) der
Wand eingelassen, daß die allseitig überstehende
Frontplatte einen sauberen Abschluß bildet. Es hat sich eine
Einbauhöhe bewährt, bei der sich die Einsprechöffnung ca.
1,5 m über dem Boden befindet. Die
Türlautsprechers wird werksseitig eingestellt.
• Eine Parallelschaltung von 2 Haustelefonen ist möglich.
• Einsatz als Tischgerät mit Tischmontagezusatz ZTM97/16
Als Ruf von der Tür ertönt eine elektronisch erzeugte
Tonfolge (Alphaton). Soll der vorhandene Summer für den
Etagenruf verwendet werden, wird eine zusätzliche
Ader benötigt.
II /...
1
2
3
4
I
II
~
Etage
~
N
Brücke !
230V~
L1
MDE 884
NT 800
Dioden-
zusatz
Erweiterungen rasch
Türstation
wird so in die
Lautstärke
2
2
1
1
Etage
3
3
4
4
Brücke !
5
5
HT 9707 S
HT 9707 S
mit
mit
TRÜ 80
TRÜ 80
Technische Änderungen und Druckfehler vorbehalten
