Benutzerhandbuch

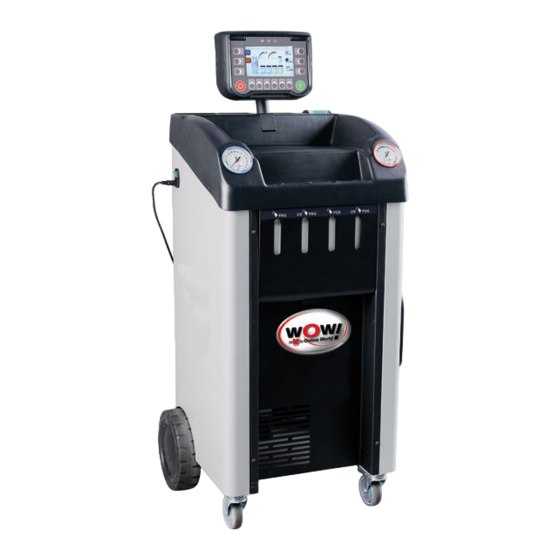

Filterwechsel Automatisches Klimaservicegerät WAC-2000
W050200002
W050200005
2139-DE / V-1.1-22/02/13

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Würth WAC-2000

  • Seite 1 Benutzerhandbuch Filterwechsel Automatisches Klimaservicegerät WAC-2000 W050200002 W050200005 2139-DE / V-1.1-22/02/13...
  • Seite 3: Inhaltsverzeichnis

    WOW! GmbH Künzelau behält sich das Recht vor, jegliche Angaben oder Darstellungen ohne vorherige Ankündigung und ohne daraus erwachsende Verpflichtungen zu verändern. Dies entspricht unserem Grundsatz, unsere Produkte kontinuierlich zu verbessern. INHALT INHALT ............................1 Sicherheitshinweise .......................... 2 Allgemeine Hinweise ........................3 Übersichtszeichnung ........................
  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise Dieses Gerät darf nur von geschultem Personal betrieben werden, das mit den Grundlagen der Kältetechnik, Kälteanlagen und Kältemitteln vertraut ist und die Gefahren kennt, die von unter Druck stehenden Geräten ausgehen. Verwenden Sie nur das Kältemittel HFO1234yf. Das Gerät darf nicht mit einem anderen Kältemittel als dem, für das es ausgelegt ist, betrieben werden.
  • Seite 5: Allgemeine Hinweise

    1.1 Allgemeine Hinweise Führen Sie einen Vakuum-Zyklus durch, bevor Sie Kältemittel in das System einfüllen! Füllen Sie das Kältemittel immer erst nach der Befüllung des Geräts mit Öl oder UV-Farbstoff ein! Leeren Sie die benutzte Ölflasche vor Beginn des Absaugvorgangs Achtung! Bei Nichtbeachtung der oben aufgeführten Sicherheitshinweise könnten das Klimaservicegerät und die Klimaanlage des zu wartenden Autos Schaden nehmen!
  • Seite 6: Übersichtszeichnung

    Übersichtszeichnung Bild 1...
  • Seite 7 Bild 2...
  • Seite 8: Hydraulikschaltplan

    2.1 Hydraulikschaltplan Bild 3...
  • Seite 9: Schaltdiagramm

    2.2 Schaltdiagramm Bild 4...
  • Seite 10: Zeichenerklärung

    2.3 Zeichenerklärung Solenoid valve – oil discharge Oil discharged bottle Solenoid valve - recovery Low pressure service hose Solenoid valve – OIL oil injection High pressure service hose Solenoid valve - vacuum Hose – oil return to compressor Condenser Hose – distiller inlet Vacuum pump Hose –...
  • Seite 11 OIL oil load cell Microswitch with black cables POE oil load cell Microswitch with grey cables UV load cell 100 Push-pull door magnet Oil discharge load cell 101 Hinge Low pressure quick coupler 102 Low pressure bearing High pressure quick coupler 103 High pressure bearing Manual valve - Bottle inlet 104 Service connection –...
  • Seite 12: Wechsel Des Filtertrockners

    Wechsel des Filtertrockners Das Klimaservicegerät informiert den Anwender, sobald der Filtertrockner gewechselt werden muss. Dann erscheint beim Einschalten des Geräts eine entsprechende Nachricht auf dem Display. Das Gerät ist mit einem Berechnungssystem ausgestattet, das den Sättigungszustand des Filters anhand der Menge des abgesaugten Kältemittels ermittelt.
  • Seite 13 Bild 7 5. Den alten Filter (11) durch das Abschrauben der beiden drehbaren Ventile (110 und 111) entfernen Bild 8 Bild 9 6. Prüfe die Dichtungen und ersetze defekte Dichtungen durch neue. Bild 1 7. Den neuen Filter (11) durch Anschrauben der beiden drehbaren Ventile (110 und 111) einbauen 8.
  • Seite 14: Wechsel Des Vakuumpumpenöls

    9. Die Seriennummer des neuinstallierten Filters eingeben. Bild 10 10. Die Tür auf der Rückseite des Geräts schließen. Bild 11 11. Die START-Taste drücken, um den Vorgang abzuschließen. Nach Beenden des angeleiteten Filterwechsels führt das Gerät automatisch einen Vakuum-Zyklus sowie einen weiteren Zyklus des inneren Druckaufbaus (Selbstdiagnose) durch, um sicherzustellen, dass das System keine Lecks aufweist.
  • Seite 15: Vorgehensweise Beim Wechsel

    Bild 12 4.1 Vorgehensweise beim Wechsel Bild 13 1. Die untere Tür auf der Rückseite des Geräts mithilfe des im Geräte-Kit enthaltenen Schlüssels öffnen. Bild 14 2. Das Öl über die Ölablassschraube im unteren Bereich der Pumpe ablassen. 3. Neues Öl über die Öleinfüllschraube auf der Oberseite der Pumpe einfüllen.
  • Seite 16 Filler plug IGHT GLASS Drain plug Bild 15 4. Die Tür auf der Rückseite des Geräts schließen. Bild 16 5. Die START-Taste drücken, um den Vorgang abzuschließen. ACHTUNG Verschmutzen Sie die Umwelt nicht mit Öl; Öl ist Sondermüll und muss den rechtsverbindlichen Vorschriften gemäß...
  • Seite 18 WOW! Würth Online World GmbH Schliffenstraße Falkhof 74653 Künzelsau +49 (0) 7940/15-1770 +49 (0)7940/15-3299 Kfz-Technik-Hotline: +49 (0) 180 / 5005078 info@wow-portal.com http://www.wow-portal.com 2139-DE V-1.1- 22/02/2013...
