- Seite 1 Installationsanleitung für RESU10H...
- Seite 2 Die in dieser Anleitung enthaltenen Informationen sind zum Zeitpunkt der Veröffentlichung korrekt. Jedoch kann diese Anleitung ohne Vorankündigung jederzeit geändert werden. Darüber hinaus dienen die Abbildungen in dieser Anleitung ausschließlich dazu, Konzepte der Systemkonfiguration zu erklären und die Installation deutlich zu machen. Bitte beachten Sie, dass die gezeigten Abbildungen nur Illustrationszwecken dienen.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Sicherheit 1.1 Symbole 1.2 Sicherheitshinweise 1.2.1 Allgemeine Sicherheitsvorkehrungen 1.2.2 Handhabungsrichtlinien für Akku/Batterie 1.2.3 Reagieren in Notfallsituationen 1.3 Warnschild 1.4 Fachpersonal 2 Produkt-Einführung 2.1 Technische Daten 2.1.1 Abmessungen und Gewicht 2.1.2 Leistung 2.2 Merkmale 2.3 Verpackungsspezifikationen 3 Installation 3.1 Mechanische Voraussetzungen 3.1.1 Verpackung entfernen 3.1.2... - Seite 4 Inhaltsverzeichnis 4 Inbetriebnahme 4.1 LED-Anzeigen 4.2 Das Akkupaket hochfahren 4.3 Das Akkupaket außer Betrieb setzen Fehlerbehebung 5.1 Fehlerbehebung Deinstallieren und Zurückgeben 6.1 Anleitung für Rückgabe/Austausch 6.1.1 Von der Wand abnehmen 6.1.2 Kontaktinformationen...
-
Seite 5: Sicherheit
1 Sicherheit 1.1 Symbole Vorsicht, es besteht Stromschlaggefahr. Nicht in der Nähe von entflammbaren oder explosiven Materialien platzieren oder installieren. Das Produkt außerhalb der Reichweite von Kindern installieren. Vor der Installation und vor Inbetriebnahme die Anleitung lesen. Das Heben schwerer Gegenstände kann zu ernsten Rückenschäden führen. -
Seite 6: Sicherheitshinweise
Sicherheit 1.2 Sicherheitshinweise Aus Sicherheitsgründen sind Installateure dafür verantwortlich, sich vor der Installation erst mit dem Inhalt dieses Dokuments und mit allen Warnhinweisen vertraut zu machen. 1.2.1 Allgemeine Sicherheitsvorkehrungen Zu hohe Spannung oder falsche Verkabelung kann das Akkupaket beschädigen und zu Verpuffungen führen, die sehr gefährlich sein können. - Seite 7 Sicherheit • Nur Fachpersonal darf das Gerät von den Anschlüssen trennen, auseinandernehmen oder reparieren. Servicearbeiten dürfen nur durch Fachpersonal durchgeführt werden. • Um das Produkt nicht zu beschädigen, darf es nicht fallen gelassen werden, deformiert, gestoßen oder mit einem scharfen Objekt geschnitten oder durchbohrt werden.
-
Seite 8: Reagieren In Notfallsituationen
Sicherheit 1.2.3 Reagieren in Notfallsituationen Das RESU10H Akkupaket enthält mehrere Akkus, die so konstruiert sind, dass bei Fehlern keine Gefahren entstehen können. Jedoch kann LG Chem keine absolute Sicherheit garantieren. • Falls es passiert, dass durch Beschädigung des Außengehäuses der Benutzer mit internen Materialien einer Akkuzelle in Berührung kommt, werden folgende... -
Seite 9: Warnschild
Falls die FEHLER-LED leuchtet, informieren Sie sich im Benutzerhandbuch: ① Verdrahtungskasten öffnen; ② den Kippschalter und den Hauptschalter WARNUNG auf Aus schalten; dann ③ LG Chem oder Ihren Dienstanbieter kontaktieren. Sonst könnte der Akku nicht ordnungsgemäß funktionieren. 2. Produktetikett 3. Rückverfolgbarkeitsetikett... -
Seite 10: Fachpersonal
Sicherheit 1.4 Fachpersonal Diese Anleitung und die darin beschriebenen Aufgaben und Verfahren sind ausschließlich für Fachpersonal bestimmt. Ein Fachmann oder eine Fachfrau ist ein geschulter und qualifizierter Elektriker oder Installateur, der/die über alle folgenden Fähigkeiten und Erfahrungen verfügt: • Kenntnisse über die Funktionsprinzipien und den Betrieb von (Backup) Systemen, die am Netz oder netzfern betrieben werden. -
Seite 11: Produkt-Einführung
2 Produkt-Einführung 2.1 Technische Daten 2.1.1 Abmessungen und Gewicht RESU10H Teilenummer EVESPBO0100B0 744 mm (29,3”) Breite 907 mm (35,7”) Höhe 206 mm (8,1”) Tiefe Gewicht 97 kg (214 lbs) 907 mm 1) Das Gewicht von Akkupaketen (35.7”) variiert leicht. 744 mm (29.3”) -
Seite 12: Leistung
※ Testbedingungen - Temperatur 25°C zu Beginn der Lebensdauer. ※ Energie wird gemessen unter den spezifischen Bedingungen von LGC (0.3 cccv/0.3cc) Wert nur für Akkuzelle (Entladungstiefe 95%). LG Chem empfiehlt 3 kW für maximale Akku-Lebensdauer. Spitzenstromstärke ohne wiederholte Kurzdauer (Strommuster von weniger als 5 Sekunden). -
Seite 13: Eigenschaften
Produkt-Einführung 2.2 Eigenschaften • Kompakter Energiespeicher kompatibel mit Photovoltaiksystemen für den Heimgebrauch • 400 V DC Akkusystem für den Heimgebrauch Wohnbereich vorgesehen für einen Tageszyklus • Keine zusätzlichen Geräte nötig: Zusatz-Leistungsgerät und Schutzeinrichtungen inklusive *Schutzeinrichtungen Inverter-Schnittstelle (zwischen Akkupaket und Inverter): Überspannung, Überstrom, externer Kurzschluss, umgekehrte Polarität, Einschaltstrom, Masseschluss, Übertemp. -
Seite 14: Installation
3 Installation 3.1 Mechanische Voraussetzungen 3.1.1 Verpackung entfernen 1. Das Packband aufschneiden und den Karton öffnen. 2. Andere Elemente herausziehen. Die Gegenstände herausnehmen und prüfen, ob etwas fehlt. Siehe zum Lieferumfang gehörende Teile in Abschnitt 3.1.2... - Seite 15 Installation 3. Das Führungskissen der Wandhalterung und das Polsterkissen entfernen. 4. Die Seitenkissen entfernen. 5. Mithilfe der Handgriffe das Akkupaket herausziehen und aufstellen. (Griffe zum Anheben dieses Produkts werden optional verkauft.) VORSICHT Je nach Erfordernissen und Bedingungen vor Ort sind gegebenenfalls mehrere Personen erforderlich, um das Gerät zu bewegen.
-
Seite 16: In Der Verpackung Befindliche Teile
Installation 3.1.2 In der Verpackung befindliche Teile In der Verpackung befinden sich folgende Gegenstände. M6-Bolzen für Akkupaket Wandhalterung Anleitung Benutzerhan Wandmontage dbuch (2EA) 3.1.3 Ort der Installation Erforderlich: • Es dürfen sich keine entflammbaren oder explosiven Materialien in der Nähe befinden. -
Seite 17: Zwischenraum
Installation 3.1.4 Zwischenraum • Empfohlene Abstände (>30 cm 300 mm (12")) auf der linken und rechten (12”) Seite und oberhalb und unterhalb des Produkts - siehe Abbildung - damit genug Platz für den Installateur und für die Belüftung ist. 300 mm 300 mm (12”) (12”) - Seite 18 Installation • Sicherheitsausstattung für persönlichen Schutz Es wird empfohlen, beim Umgang mit dem Akkupaket folgende Sicherheitsausstattung zu tragen. Isolierhandschuhe Schutzbrille Sicherheitsschuhe HINWEIS Das RESU HV ist schwer und das Anheben ist nicht leicht. Zum Heben wird die Verwendung von Handgriffen empfohlen.
-
Seite 19: Montagehalterung
Installation Um das Akkupaket an der Wand anzubringen, gehen Sie wie folgt vor: An die Wand die Stellen markieren, an denen Löcher gebohrt werden müssen. In die Wand die Löcher für die Befestigungsschrauben bohren. Die Befestigungsschrauben durch die Montagehalterung stecken und dann in die Löcher drehen. -
Seite 20: Aussehen Und Abmessungen

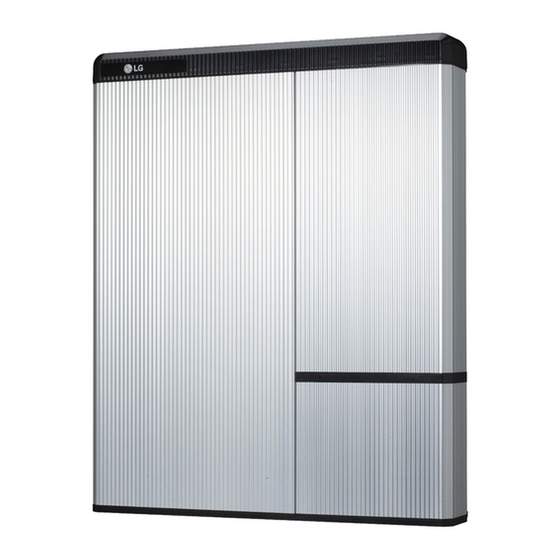

Installation 3.1.7 Aussehen und Abmessungen • Aussehen Da durch Demontage, Farbänderung, Kratzer, Austreten von Flüssigkeit und durch Flecken der ökonomische Wert des Akkupakets beeinflusst werden kann, wird ein achtsamer Umgang empfohlen. • Aussehen und Abmessungen des Akkupakets 907 mm (35,7”) Farbe und Material 744 mm - Abdeckung vorne / hinten: Silber, Aluminium... -
Seite 21: Akkupaket Installieren
Installation 3.1.9 Akkupaket installieren VORSICHT Darauf achten, dass die AC- und DC-Anschlüsse des Inverters ausgeschaltet sind, wenn Sie das Stromkabel am Akkupaket anschließen. 1. Die Griffe zum Anheben mit den Imbusschrauben auf der Rückseite (markierte Stellen) links und rechts anbringen. 2. - Seite 22 Installation 4. Die zwei Imbusschrauben festziehen und die Griffe zum Anheben entfernen. Die Muttern für diese Schrauben sind am Chassis des Akkupakets angeschweißt. Mit einem M6 Drehmomentschlüssel bis zu einem Drehmoment von 5 N•m festziehen. 5. Auf der Rückseite der Verdrahtungskastenabdeckung (Klapptür) auf die zwei Knöpfe drücken und an den zwei...
- Seite 23 Installation 7. Die Schraube lösen (markierte Stelle) und die transparente Schutzabdeckung entfernen. VORSICHT Geht die Schutzabdeckung verloren oder ist sie defekt, stellt das eine Verletzung der Bestimmungen der NEC Vorschriften dar. Transparente Schutzabdeckung 8. Auf der Unterseite die Kappe auf dem Loch entfernen und den ¾"- Einsatzkörper für die Kabeldurchführung einbauen.
-
Seite 24: Kabel Anschließen
Installation 3.2 Kabel anschließen Strom (Kabel AWG, maximale Länge, Befestigung) Das Massekabel (Erde) an Anschluss 1 anschließen. Die Negativ-Leitung des Stromkabels an Anschluss 2 anschließen. Die Plus-Leitung des Stromkabels an Anschluss 3 anschließen. ※ Spezifikationen der Klemmleiste siehe Abschnitt 3.2.1 Zusatz-EIN/AUS-Schalter und Federklemmen-Klemmleisten. - Seite 25 Installation 4. Das Akkupaket am Inverter anschließen. Wie Sie Stromkabel und Kommunikationskabel am Inverter anschließen, wird in der Installationsanleitung des Inverters beschrieben. Dann den Hauptschalter nach oben stellen, sodass er sich in der EIN-Position (ON) befindet. Vorsicht Die kombinierte Ein- und Aus-Betätigung von SHT31 und Ex9BP an der mittleren Seite ist erforderlich.
-
Seite 26: Zusatz-Ein/Aus-Schalter Und Federklemmen-Klemmleisten
Installation 3.2.1 Zusatz-EIN/AUS-Schalter und Federklemmen-Klemmleisten Zusatz-EIN/AUS-Schalter Klemmleiste Klemmleiste Stromleitung Kommunikationsleitung 1. Zusatz-EIN/AUS-Schalter • SPG-Elektronik • Kippschalter • SPG-R36 2. Klemmleiste Stromleitung • Maximale Kabellänge: 10 m Kabeltyp: 4~10 ㎟ (8~12 AWG) • • DC 600 V isoliert • Befestigung ( + ) •... -
Seite 27: Inbetriebnahme
4 Inbetriebnahme 4.1 LED-Anzeigen Die LED-Anzeigen auf der Frontseite des Akkupakets zeigen den Betriebsstatus wie folgt an: LED-Status Aktion Einschalten, inaktiv Aufladen Entladen Fehler Auf der Frontseite des Akkupakets gibt es vier LED-Anzeigen. Diese zeigen den Betriebsstatus an. EIN: Während das Akkupaket aufgeladen wird, bleibt diese Anzeige eingeschaltet. Aufladen: Während das Akkupaket aufgeladen wird, bleibt diese Anzeige eingeschaltet. -
Seite 28: Das Akkupaket Hochfahren
Den Inverter einschalten. VORSICHT Falls der Inverter auf AUS bleibt, FEHLER angezeigt wird oder nicht funktioniert, darf das Akkupaket nicht benutzt werden. Kontaktieren Sie LG Chem (Seite 32) oder Ihren Distributor. 4.3 Das Akkupaket außer Betrieb setzen Um das Akkupaket außer Betrieb zu setzen, gehen Sie wie folgt vor: Den Inverter ausschalten. -
Seite 29: Fehlerbehebung
Wenn eine schwerwiegende Warnung auftritt und wenn der Inverter keine geeignete korrigierende Maßnahme ergreifen kann, löst der Hauptschalter des Akkupakets automatisch aus, um dieses zu schützen. VORSICHT Falls das Akkupaket oder der Inverter FEHLER anzeigt oder nicht funktioniert, kontaktieren Sie sofort LG Chem (Seite 32) oder Ihren Distributor. -
Seite 30: Deinstallieren Und Zurückgeben
6 Deinstallieren und Zurückgeben 6.1 Anleitung für Rückgabe/Austausch 6.1.1 Von der Wand abnehmen Erst den Inverter auf AUS schalten, bevor Sie das Akkupaket deinstallieren. Auf der Rückseite auf die zwei Knöpfe drücken und an den zwei Verschlüssen ziehen (markierte Stelle). 3. - Seite 31 Deinstallieren und Zurückgeben 5. Den Hauptschalter auf Aus schalten. ※ Falls es einen Zusatz- EIN AUS EIN/AUS-Schalter gibt, diesen auf AUS schalten. VORSICHT Nicht den Zusatz-EIN/AUS-Schalter ausschalten, solange das Akkupaket in Betrieb ist. Das Kommunikationskabel vom Kommunikationsanschluss trennen. Das Stromkabel von der Klemmleiste trennen.
-
Seite 32: Kontaktinformationen
Sie dürfen dann nicht benutzt werden, und sie können für Menschen und Sachgüter eine Gefahr darstellen. Falls das Akkupaket beschädigt zu sein scheint, kontaktieren Sie LG Chem oder Ihren Distributor. Benutzen Sie die unten aufgeführten Kontaktinformationen, wenn Sie technische Unterstützung brauchen. - Seite 33 Diese Anleitung für späteren Gebrauch aufbewahren. © 2016 LG Chem FKI Tower 37th, 24, Yeoui-daero, Yeongdeungpo-gu, Seoul 07320, Republik Korea. TEL: (82) 2-3773-1114 FAX: (82) 2-3773-7005 http://www.lgesspartner.com http://www.lgchem.com...
