Kindermann Pro C 60 Bedienungsanleitung

Kabelanschluss und Bildjustage
Da die Fernbedienung den Projektor bei Nichtbenutzung nur in den
Stand-by-Betrieb versetzt, empfehlen wir Ihnen, die Netzzuleitung mit
einem zusätzlichen Ein-/Ausschalter auszustatten.
Verwenden Sie für die Verkabelung nur hochwertige abgeschirmte
Verbindungskabel.
Bei Deckenmontage empfehlen wir den Einsatz eines Kindermann
Monitorsplitters.
Schließen Sie die Netzleitung und alle Signalkabel lose an und nehmen
einen Projektionstest vor.
Verschieben Sie den Tragearm mit Projektor auf die richtige Bildhöhe
und ziehen die 3 Schrauben mit dem Sechskant-Schraubendreher an.
Die horizontale und vertikale Neigung stellen Sie nach Lockern der
Justageschraube am Tragearm über das Kugelgelenk ein.
Alle Zuleitungen in den Kabelkanal führen und Kabelkanal schließen.
Bei abgehängter Zwischendecke, entsprechende Durchführungen in
Zwischendecke aussägen, und über mitgelieferte 2-teilige Rosette (5)
sauber verkleiden.
Alle Verschraubungen überprüfen. Nach der Montage des Projektors
prüfen, ob eine ausreichende Tragkraft erreicht wird.
Als zusätzliche Last das doppelte Projektorgewicht auflegen und
Haltekräfte überprüfen.
Zubehör
Nr. 5884000000 Kabelkanal 40 mm Tiefe und Breite (wenn der Quer-
schnitt des Standardkabelkanals zur Aufnahme der
Kabel nicht ausreicht).
Nr. 5882000000 U-Bügel für Projektoren ohne Gewindebuchsen, zum
Anschrauben am Projektorhalter.
Projektormaße: bis 10 cm Höhe und 25 cm Breite
und einem Gewicht bis 4 kg.
Nr. 5873000000 Trägerklemme – 2 Aufnahmeklemmen zur Anbrin-
gung der Deckenhalterung an Rundrohr-Traversen
Nr. 5879000000 Trägerplatte, Stellfläche 32 x 32 cm, für Projektor
ohne Gewindebohrungen.
Nr. 7429000001 Baldachin
Nr. 5886301000 Spezial-Befestigungssatz für Geräte mit Gewinde-
bohrungen in der Rückseite (z.B. einige TOSHIBA-
Modelle)
Sicherheitshinweise
Überzeugen Sie sich in jedem Fall von der ausreichenden Tragfähigkeit der
Decke für Projektor und Montagesatz.
Benutzen Sie nur ausreichend dimensionierte Schrauben, die speziell für die
vorhandene Deckenstruktur geeignet sind. Diese Schrauben sind nicht in
dem mitgelieferten Kleinteilesatz enthalten!
Überprüfen Sie, ob das Deckenmaterial die für eine dauerhafte Montage
erforderliche Festigkeit hat und keine Absturzgefahr der montierten Einrich-
tung besteht.
Geeignete Deckenstrukturen sind: Hartholz – Stahlträger – Beton.
Führen Sie nach der Montage einen Belastungstest, mindestens mit der
doppelten Belastung, durch.
Die Schraubensätze müssen jeweils 3 - 5 Umdrehungen ins Gewinde
(Geräteseite) eingedreht sein.
Die Abluft des Projektors ist heiß! Auf ausreichende Belüftung und Abstände
zu anderen Materialien achten. Durch Überhitzung kann das Gerät Schaden
nehmen, oder es kann ein Brand entstehen!
Bitte achten Sie auf die rechtlichen Haftungsfolgen!
Wir haften nicht bei unsachgemäßer Montage.

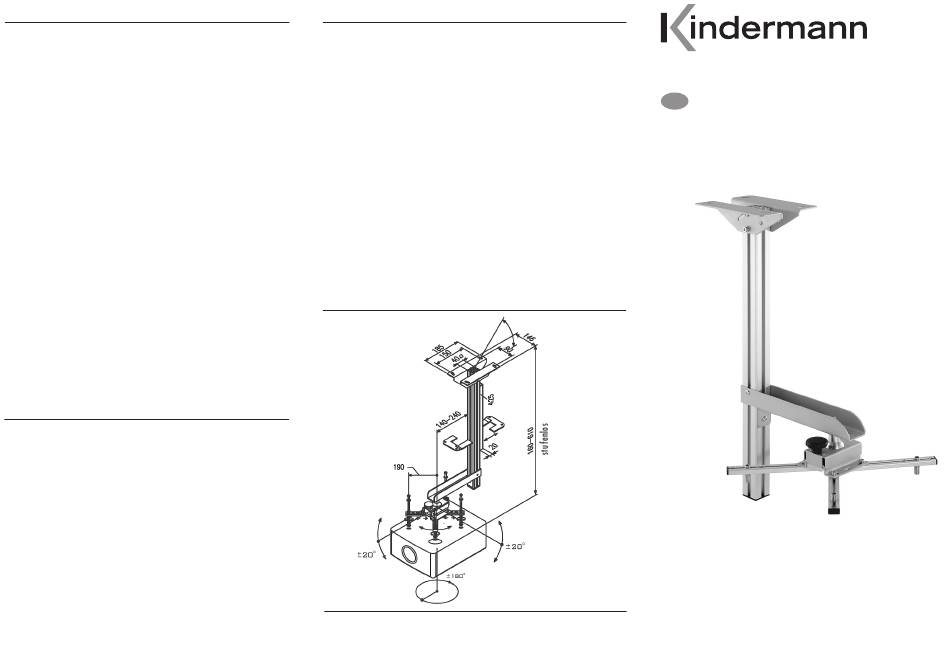

Maßskizze
max. Auszug
Kindermann GmbH • Kindermannstrasse 2 • D-97199 Ochsenfurt
Tel.: +49 (0) 9331/93-0 • Fax: 93-239 • www.kindermann.com • info@kindermann.de
5886000100 D 0610 5 12 / 843 925 Änderungen vorbehalten
D
bis 45°
Maße in mm
Printed in Germany
Deckenhalterung
Pro C 60
Nr. 5886000100
