Bedienungsanleitung
Dosiergerät SDT-DG-5
Kippschalter grün auf Automatik oder Manuell
Ein-Aus
Kippschalter
automatik /
manuell
Kippschalter

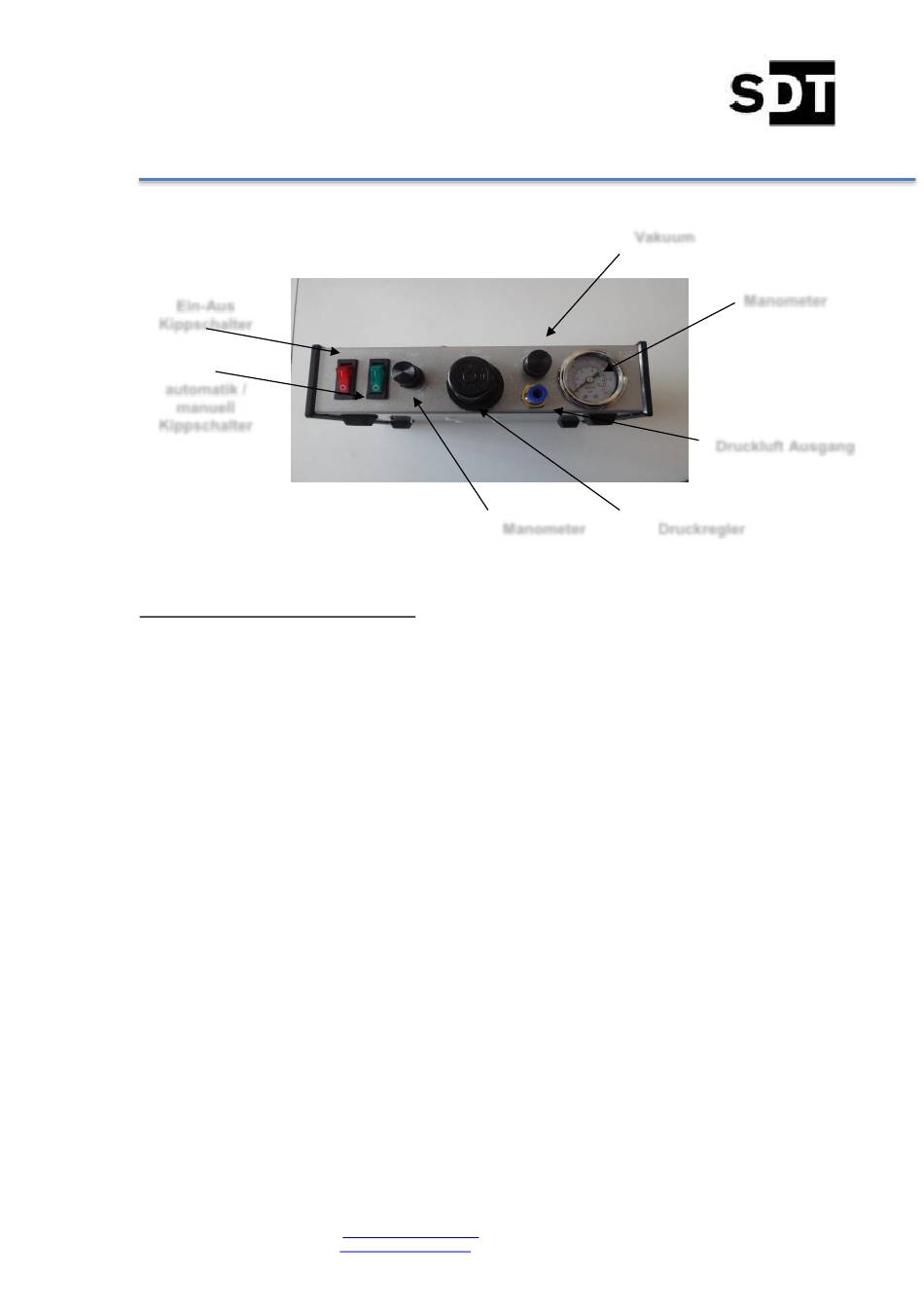

Bild 3 Dosiergerät SDT DG 5
5.1. Betriebsart Einfachdosierung
5.1.1. Einfachdosierung mit Kartusche
• Druckluftschlauch 6/4 mm von Kartuschenadapter an Druckluftausgang (Bild 2) an
anschließen
• Auswahl der gewünschten Kartusche und Nadel
• Einsetzen der gewünschten Dosiernadel
• Befüllung der Kartusche mit dem Dosiermaterial
• Einsetzen des Kolbens (Betrieb ohne Kolben ist auch möglich)
• Herstellung der Verbindung von Kartusche und Kartuschenadapter
• Für die Regulierung der Druckluftzufuhr sollten Vorversuche mit Materialien
vergleichbarer Viskosität durchgeführt werden
• Öffnen der Druckluftquelle, zulässiger Druckbereich 1 – 3 bar
• Regulierung der Druckluftzufuhr in Abhängigkeit der Viskosität des Dosiermediums
über den Druckregler einstellen.
• Ein-Aus-Kippschalter an der Front des Dosiergerätes SDT-DG-5 auf „Ein" stellen.
• Kippschalter grün auf Pos. Automatik
• Gewünschte Dosierzeit am Timer (Bild 3, SDT-DG-5 Timer) einstellen
• Durch Betätigung des Fußschalters wird der Druckluftstrom freigegeben. Nach
Beendigung
der
(Manometerstand 0) und die Druckluftquelle zu schließen
• Ein-Aus-Kippschalter auf „0" stellen
• Kartuschenadapter durch Drehen von der Kartusche entfernen
• Die Verschlusskappe an die Adapterseite einsetzen
Stritter Dosiertechnik
Telefon: 0271 312908
Bruno Stritter
Friedrich Wilhelm-Str. 180
Email
57074 Siegen
Dosierarbeiten
Mobil: 015201770773
info@stritter-dosier-technik.de
Web
www.stritter-dosiertechnik.de
Vakuum
Manometer
Druckregler
ist
die
Druckluftzufuhr
Bank: ING DIBA
IBAN: DE16 5001 0517 5407 3107 88
BIC: INGDDEFFXXX
Umsatzsteuer ID: DE 260515359
Manometer
Druckluft Ausgang
abzustellen
