Calira C2 Betriebsanleitung
Verwandte Anleitungen für Calira C2
Inhaltszusammenfassung für Calira C2

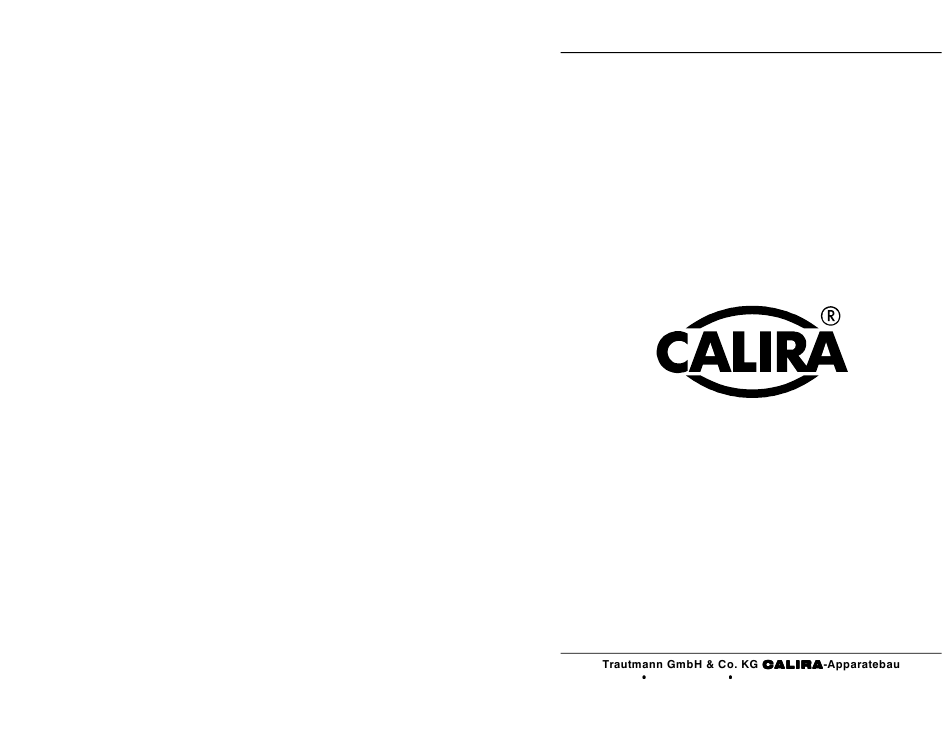

- Seite 1 Betriebsanleitung Operating Instructions Mode d´emploi Bruksanvisning Modular-Electric-System Module C2 Lerchenfeldstr. 9 87600 Kaufbeuren Tel.: +49 (0)8341 9764-0 Fax: +49 (0)8341 67806...
-
Seite 2: Inhaltsverzeichnis
" Inhaltsverzeichnis Sicherheitshinweise............3 Verwendungszweck ............3 Beschreibung ..............4 Hauptschalter ............4 Ladekontrollanzeige..........5 Batteriespannungsanzeige ........5 Anzeige Frischwassertank ........5 Technische Daten............6 Montage ................. 6 Anschluss............... 7 Inbetriebnahme .............. 8 Maßnahmen bei Störungen ..........8 Instandsetzung ............... 9 Garantie ................. -
Seite 3: Sicherheitshinweise
Modular-Electric-System Module A und Module B betrieben werden. Das Module C2 dient zur Erweiterung der anderen Module als Kontrolltafel. Das Module C2 ist zusammen mit dem MES Module A und Module B für den Einsatz im Caravan konstruiert. Die Module dürfen nur in trockenen Räumen betrieben werden. -
Seite 4: Beschreibung
" Beschreibung Die Kontrolltafel Module C2 dient zur Füllstandsanzeige des Frischwasser- tanks (Pos. 1 und 2), zur Anzeige des Ladezustandes (Pos. 4 und 5) der Versorgungsbatterie (Batterie II), zur Ladekontrollanzeige bei Netzbetrieb (Pos. 6) und als Hauptschalter (Pos. 3). Hauptschalter Durch betätigen des Hauptschalters (beleuchteter Taster Bild 1 Pos. -
Seite 5: Ladekontrollanzeige
" Hauptschalterrelais ein. Zwischen einer Batteriespannung von 10,8 Volt und 12,5 Volt kann das Hauptschalterrelais kurzzeitig (ca. 3 Minuten) durch drücken des Taster aktiviert werden (Noteinfunktion). Ladekontrollanzeige Die Ladekontrollanzeige (grün, Bild 1 Pos. 6) leuchtet, unabhängig vom Hauptschalter, wenn das Module B im Netzladebetrieb ist und die Versorgungsbatterie geladen wird. -
Seite 6: Technische Daten
" Technische Daten Stromversorgung: Gleichspannung 12 V Ausführung: gemäss den Bestimmungen des VDE und des Gerätesicherheitsgesetzes Prüfzeichen: Verwendung: Zur Verwendung im Caravan in Verbindung mit MES Module A und B Frontplatte: Aluminium, natur eloxiert, bedruckt Höhe: 93 mm Breite: 88 mm Gewicht: 70 g (0,7 N) Montage Den im Umkarton befindlichen Beipack (Zubehör) entnehmen und auf... -
Seite 7: Anschluss
Betriebsanleitung Module B Anschlussplan (Bild 3 Pos. 6). Schließen Sie die serielle Datenleitung RS485 an den 4-poligen Anschluss am Module C2 an. Auf dem Module C2 ist ein Hauptschalter integriert. Sollte bereits ein separater Hauptschalter am Module B angeschlossen sein, wird dieser durch den Anschluss eines Module C2 funktionslos und kann entfernt werden. -
Seite 8: Inbetriebnahme
" Inbetriebnahme Das Module C2 ist in Betrieb sobald die Anschlüsse hergestellt sind und der Hauptschalter betätigt ist. Maßnahmen bei Störungen Störung Maßnahme Die Frischwasser- Betätigen Sie den Hauptschalter. Prüfen Sie den tankanzeige zeigt Anschluss und die Leitung zum Frischwassertank sowie nicht an. -
Seite 9: Instandsetzung
" Instandsetzung Ein defektes Gerät kann nur durch den Hersteller oder dessen Service instand gesetzt werden. Beachten Sie hier die allgemeinen Sicherheitsbestimmungen. Garantie Garantie wird in dem Zeitraum von zwei Jahren ab Kaufdatum gewährt. Mängel infolge Material- oder Fertigungsfehler werden kostenlos beseitigt wenn: Das Gerät dem Hersteller kostenfrei zugesandt wird. - Seite 27 ! !& Lerchenfeldstr. 9 87600 Kaufbeuren Tel.: +49 (0)8341 9764-0 Fax: +49 (0)8341 67806...
