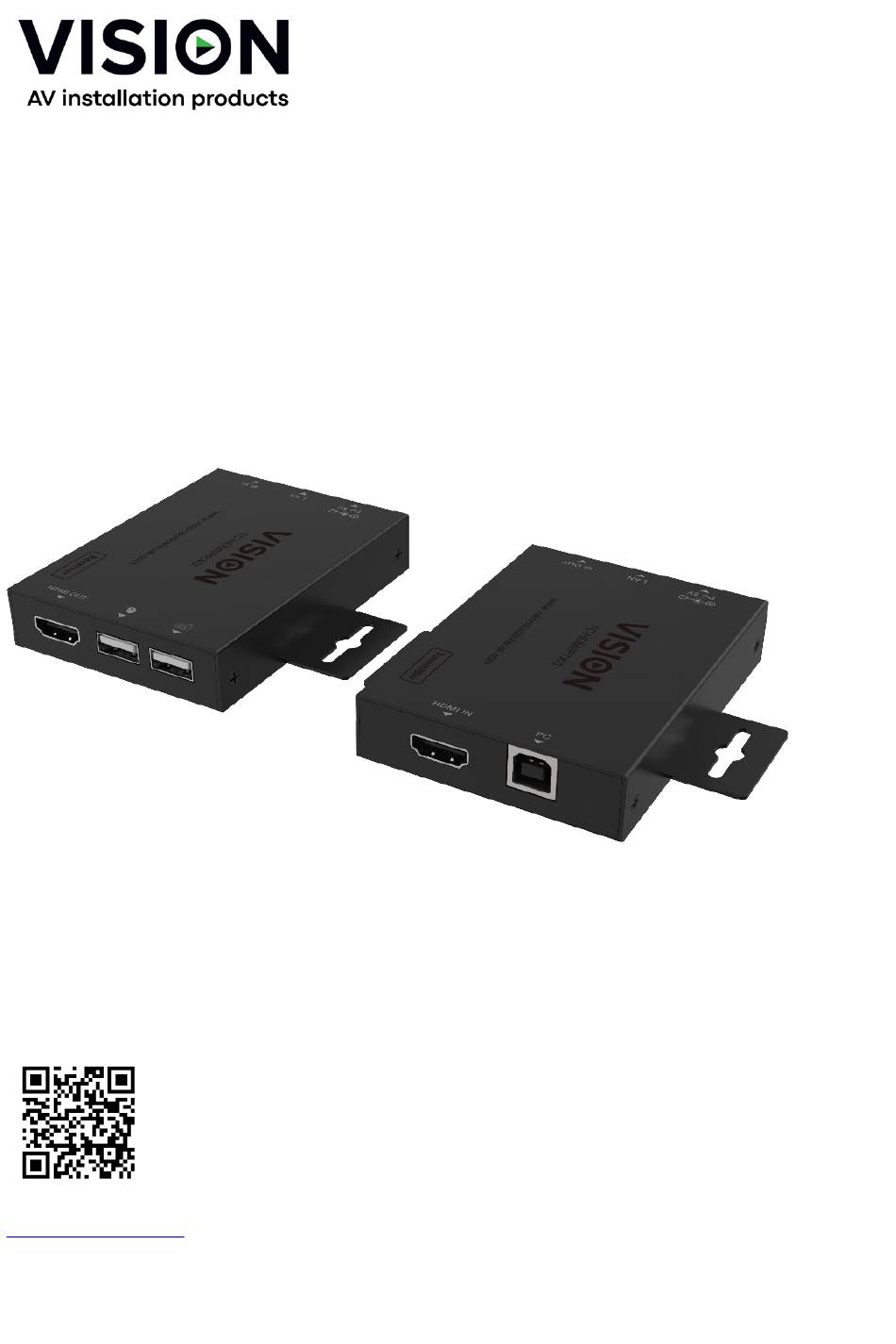

TC-HDMIIP/3
PRODUCT MANUAL
vav.link/tc-hdmiip-3
1
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Vision TC-HDMIIP/3

  • Seite 1 TC-HDMIIP/3 PRODUCT MANUAL vav.link/tc-hdmiip-3...
  • Seite 17 TC-HDMIIP/3 PRODUKT MANUAL vav.link/tc-hdmiip-3...
  • Seite 34 TC-HDMIIP/3 PRODUKTHANDBUCH vav.link/tc-hdmiip-3...
  • Seite 35 INHALT Seite 3. Konnektivität Seite 4. Direkte Verbindung Beispiel Seite 5. Netzwerkverbindungsbeispiel Seite 6. DHCP Seite 6: Mehrere Sender Seite 7: Erweiterte Einstellungen – PC mit Gerät verbinden Seite 9: Browser-Oberfläche Seite 1 0 : Videoeinstellungen Seite 1 1 : Netzwerkeinstellungen Seite 12: Firmware aktualisieren, Werkseinstellungen wiederherstellen Seite 1 3: VLC Übertragung Seite 14: Fehlerbehebung...
  • Seite 36 SENDER 1. Leistungseingang 5V/1A 2. RJ45-Ausgang - CAT6-Kabel bis zu 150 Metern (492ft) Länge 3. IR-Blaster 3,5-mm-Miniklinke – unterstützt die meisten Infrarotsignale von 20-60 kHz. Tipp: IR- Signal, Ring: Strom, Hülse: Masse 4. HDMI-Eingang 5. USB-B – verbindet mit Computer 6.

  • Seite 37: Plug-And-Play

    PLUG-AND-PLAY Dieses Produkt ist Plug-and-Play. Es gibt eine Online-Schnittstelle, um auf erweiterte Einstellungen zuzugreifen, aber für den allgemeinen Gebrauch ist dies nicht erforderlich. DIREKTE VERBINDUNGSBEISPIEL...

  • Seite 38: Netzwerkverbindungsbeispiel

    NETZWERKVERBINDUNGSBEISPIEL Durch die Weiterleitung über das Netzwerk gibt es keine Kabellängenbeschränkung, da das Signal an jedem Knotenpunkt wiederholt wird.

  • Seite 39: Dhcp

    Notizen: 1/ Alle Tx und Rx müssen sich im selben Subnetz befinden. 2/ Mikrowellensender bieten in der Regel nicht genügend Bandbreite für dieses Produkt. 3/ Für Multicasting wird ein eigenständiger Gigabit-Switch empfohlen. 4/ Switch kann unverwaltet sein, da IGMP-Snooping NICHT aktiviert werden muss. DHCP Ein DHCP-Switch weist IP-Adressen an jeden Endpunkt zu, ansonsten verwenden die Endpunkte standardmäßig 192.168.10.10 (Tx) oder 11 (Rx).

  • Seite 40: Erweiterte Einstellungen - Webinterface

    ERWEITERTE EINSTELLUNGEN – WEBINTERFACE Schließen Sie einen PC direkt an den LAN-Port an und schließen Sie das Gerät an die Stromversorgung an. PC Einrichtung Wählen Sie Eigenschaften:...
  • Seite 41 Doppelklicken Sie auf Internetprotokoll Version 4 (TCP/IPv4) Setzen Sie die IP-Adresse als: Hinweis: Die IP-Adresse des Computers und des Geräts müssen im selben Netzwerksegment liegen. z. B. Da die IP-Adresse des Tx 192.168.10.10 ist, sollte die IP des PCs 192.168.10. x (x 1 - 255 außer 10) sein.

  • Seite 42: Browser-Oberfläche

    BROWSER-OBERFLÄCHE Geben Sie die IP-Adresse des Eingabegeräts in Ihren Browser ein: 192.168.10.10 (Tx) oder 11 (Rx). Das erste Mal, wenn Sie sich anmelden, werden Sie gezwungen sein, das Passwort zurückzusetzen. Hinweis: Als IP-Produkt könnte dieses Produkt von Hackern angegriffen werden, um auf Unternehmensnetzwerke zuzugreifen.

  • Seite 43: Videoeinstellungen

    Videoeinstellungen Dectype Der Decodierungstyp ist H265 bei MainStream oder SubStream. Auflösung: Wählen: Mainstream-Auflösungen umfassen 1280*720, 1920*1080 und Auto. Substream-Auflösung umfasst 352*288, 640*480, 720*576. Bitrate: Sie können die Bitrate einstellen: Der MainStream-Bereich reicht von 1024Kb/s bis 20480Kb/s. Die SubStream-Reichweite reicht von 256Kb/s bis 2048Kb/s.

  • Seite 44: Netzwerkeinstellungen

    Netzwerkeinstellungen IP-Einstellungen • DHCP-Modus erhält automatisch Netzwerkkonfiguration, einschließlich IP-Adresse, Subnetz, Gateway. • Benutzermodus manuell eingestellt. Die IP-Adresse und Gateway-Adresse dürfen nicht identisch sein. Sie müssen die Subnetzadresse nicht ändern. Hinweis: Wenn Sie die IP-Adresse geändert haben, können Sie die aktuelle Schnittstelle weiterhin verwenden.

  • Seite 45: Firmware Aktualisieren, Werkseinstellungen Zurücksetzen

    Firmware aktualisieren, Werkseinstellungen zurücksetzen Um die Firmware zu aktualisieren, wählen Sie "Durchsuchen", um eine Bin-Datei zu öffnen. Klicken Sie auf "Upgrade". Fortschritt kann bei 99% stehen bleiben. Das ist normal. Handeln Sie nicht, bis der Fortschritt 100% erreicht hat. Nach dem Upgrade leeren Sie den Browser-Cache, damit das Update wirksam werden kann, z.B. Chrome: Strg+Umschalt+Entf.

  • Seite 46: 3: Vlc Übertragung

    VLC ÜBERTRAGUNG Es ist möglich, einen Sender durch einen PC mit VLC zu ersetzen. Sobald Sie mit der erweiterten Einstellungen-Schnittstelle verbunden sind, öffnen Sie VLC auf dem PC. Schritt 1: Wählen Sie Medien > Netzwerkstream öffnen Schritt 2: URL eingeben. MainStream: rtsp://192.168.10.10/live/main/av_stream SubStream: rtsp://192.168.10.10/live/sub/av_stream Klicken Sie auf "Play"...
  • Seite 47 • Wenn VLC nicht gut funktioniert, überprüfen Sie die IP-Adresse und den Netzwerkverbindungsstatus. Die IP-Adresse des Computers und des Produkts sollten im selben Netzwerksegment liegen. • Wenn alles in Ordnung ist, benötigt das Gerät mit statischer IP-Adresse einige Zeit, um mit dem Router zu kommunizieren.

  • Seite 48: Erklärung Der Konformität

    Alle VISION-Produkte werden in der Volksrepublik China (VR China) hergestellt. VISION-Produkte werden in die EU von VISION importiert, die vollständig im Besitz von 'TD Synnex' ist, registriert in England Nr. 04625566 in Redwood 2, Chineham Business Park, Crockford Lane, Basingstoke, Hampshire, RG24 8WQ.

  • Seite 49: Lebenslange Garantie Mit Rückgaberecht

    Wenn Sie ein Problem haben, müssen Sie eine DETAILLIERTE BESCHREIBUNG des Fehlers bereitstellen. Einige Vision-Produkte sind sehr technisch und erfordern die Fehlersuche aller Elemente der Installation, da es möglicherweise nicht am Vision-Produkt liegt. Aus diesem Grund kann der Hersteller die Ersetzung des Artikels verweigern, wenn keine ausreichende Beschreibung bereitgestellt wird.

  • Seite 50: Rechtlicher Hinweis

    Der ursprüngliche Käufer ist für den Versand des Produkts an den von Vision ernannten Distributor verantwortlich. • Die Haftung von Vision ist auf die Kosten für den Ersatz der fehlerhaften Einheit gemäß Garantie beschränkt, außer im Falle von Tod oder Verletzung (EU85/374/EEC). •...
  • Seite 51 TC-HDMIIP/3 MANUAL DEL PRODUCTO vav.link/tc-hdmiip-3...
  • Seite 68 TC-HDMIIP/3 MANUEL DE PRODUIT vav.link/tc-hdmiip-3...
  • Seite 85 TC-HDMIIP/3 MANUALE DEL PRODOTTO vav.link/tc-hdmiip-3...
  • Seite 102 TC-HDMIIP/3 PRODUCT HANDLEIDING vav.link/tc-hdmiip-3...
  • Seite 119 TC-HDMIIP/3 MANUAL DO PRODUTO vav.link/tc-hdmiip-3...
