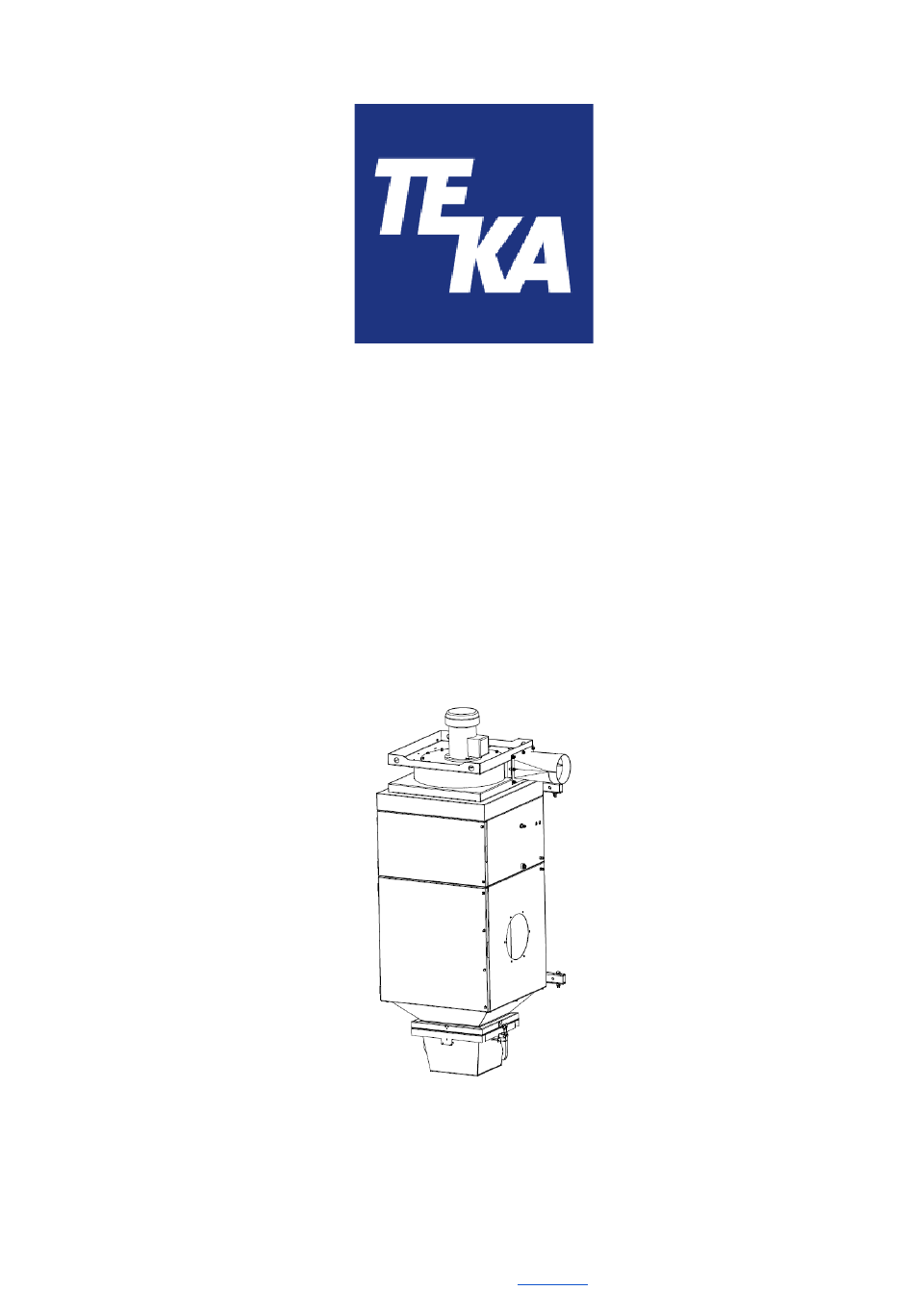

- Seite 1 Betriebsanleitung (Original) CartMaster Wand 1 - IFA CartMaster Wand 2 - IFA TEKA Absaug- und Entsorgungstechnologie GmbH, Millenkamp 9, D-48653 Coesfeld, Tel.: +49 2541-84841-0, E-Mail: info@teka.eu, www.teka.eu...
- Seite 2 Inhaltsverzeichnis 1. Allgemeines 2. Beschreibung der Anlage 2.1. Darstellung der Anlage 2.2. Funktionsweise der Anlage 2.3. Bestimmungsgemäße Verwendung 2.4. Restrisiko 3. Sicherheitshinweise 3.1. Definition der Gefahrensymbole 3.2. Allgemeine Sicherheitshinweise 4. Lagerung, Transport, Montage 4.1. Montage der Filteranlage an der Wand 5.
- Seite 3 14.2.5. Elektrische Prüfung der elektrischen Leitungen und Erdungsverbindungen 1. Allgemeines Herzlichen Glückwunsch zum Kauf des Produkts aus dem Hause TEKA. Unsere Ingenieure stellen durch kontinuierliche Weiterentwicklung sicher, dass unsere Anlagen dem neuesten Stand der Technik entsprechen. Trotzdem können Fehlanwendung oder Fehlverhalten zur Gefährdung Ihrer Sicherheit führen.
- Seite 4 2. Beschreibung der Anlage 2.1. Darstellung der Anlage Aufstellungsbeispiel: Z.Nr. 12471707 Pos.1 Filtergehäuse Pos.6 Einstecktülle für Druckluftanschluss Pos.2 Abreinigungsgehäuse Pos.7 Ablassventil für Druckluft Pos.3 Ventilator Pos.8 Staubsammelbehälter Pos.4 Ansaugstutzen Pos.9 Kniehebelverschluß Pos.5 Abluftstutzen Pos.10 Wandhalterung BA_CartMaster-Wand_1-und-2_IFA_20240701_DE 01.07.2024...
- Seite 5 Verlust der “W3”-Zulassung und Gefahren für Leib und Leben beim Einsatz nicht originaler Ersatzteile. Es dürfen nur Original Ersatzteile von TEKA eingesetzt werden. Ansonsten verliert die Anlage ihre „W3“-Zulassung nach DIN EN ISO 21904-1 / -2. 2.4. Restrisiko VORSICHT Gefährdung durch mögliche Gefahrstoffe im Abluftstrom.
- Seite 6 3. Sicherheitshinweise 3.1. Definition der Gefahrensymbole Die Anlage ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können bei ihrer Verwendung Gefahren für Leib und Leben des Benutzers oder Dritter entstehen. Auch sind Beeinträchtigungen der Anlage und anderer Sachwerte möglich. Wir warnen in dieser Anleitung unter Anwendung entsprechender Hinweise.
- Seite 7 dass diese spannungsfrei sind. Trennen Sie falls notwendig das Gerät vom Stromnetz, und sichern Sie es gegen unbeabsichtigtes Wiedereinschalten. 4. Lagerung, Transport, Montage WARNUNG Verletzungsgefahr durch umstürzende oder nicht fest montierte Geräteteile bei Einlagerung und Transport. Die Anlage ist beim Einlagern und Transport gegen Umstürzen und Verrutschen zu sichern. Beim Heben und Absetzen darf niemand unter oder neben der Last stehen.
- Seite 8 4.1. Montage der Filteranlage an der Wand An der Filteranlage sind bei Auslieferung bereits Wandhalterungen angebracht. ● An der Wand sind bauseits die beiden anderen Wandhalterungen anzuschrauben. Zu beachten ist der identische Abstand „X“. ● Setzen Sie das Filtergerät mit seinen Wandhalterungen auf die an der Wand montierten Wandhalterungen, und verschrauben Sie beides mittels der mitgelieferten Schrauben.
- Seite 9 5. Inbetriebnahme WARNUNG Gefahren durch fehlerhaften Zustand der Anlage. Stellen Sie vor dem Betrieb der Anlage sicher, dass die in diesem Kapitel beschriebenen Inbetriebnahmen fertiggestellt sind. Vor dem Anschalten müssen alle Türen der Anlage geschlossen und alle erforderlichen Anschlüsse angebracht sein. Betreiben Sie die Anlage nicht, wenn Teile der Anlage fehlerhaft, nicht vorhanden oder beschädigt sind.
- Seite 10 Die Ansaugleitung ist entsprechend dem Anwendungsfall so auszulegen, dass möglichst keine Staubablagerungen in der Ansaugleitung entstehen. Ist dies nicht bereits von TEKA erfolgt, dann ist eine entsprechende Fachkraft hinzuzuziehen. Wenn zur Ansaugleitung Erfassungselemente gehören (Absaugarme, Rohreinbaugitter, etc.), so sind diese ebenfalls mit in die Auslegung einzubeziehen.
- Seite 11 5.2. Elektrischer Anschluss WARNUNG Gefahr durch Stromschlag. Elektrische Anlagen und Betriebsmittel dürfen nur von einer Elektrofachkraft oder unter Leitung und Aufsicht einer Elektrofachkraft errichtet, geändert und in Stand gehalten werden. Arbeiten Sie nicht an spannungsführenden Bauteilen, wenn Sie nicht sicher sind, dass diese spannungsfrei sind.
- Seite 12 5.3. Beschichten der Filterpatronen mit Filterhilfsmittel Für eine längere Standzeit der Filterpatronen empfehlen wir, diese mit einem Filterhilfsmittel zu beschichten. Das Beschichten kann erst im Zuge der Inbetriebnahme am Einsatzort erfolgen. Sobald der Betreiber neue Filterpatronen bestellt und einbaut, empfehlen wir, diese vor der ersten Inbetriebnahme ebenfalls zu beschichten.
- Seite 13 6. Bedienung der Anlage 6.1. Beschreibung der Bedienelemente Steuerungsfunktionen, Programmeinstellmöglichkeiten, Menüführung, Fehlermeldungen etc. finden Sie in der gesondert beiliegenden Betriebsanleitung der Steuerung erklärt. Dort sind auch die Bedienelemente des Bedienfeldes erläutert. Bedienelemente für die Anlagensteuerung Darstellung Benennung Beschreibung / Funktion ●...
- Seite 14 Eine Wieder-Inbetriebnahme der Anlage darf nur erfolgen, wenn sichergestellt ist, dass die Anlage funktional dem ursprünglichen Zustand entspricht. Gefahren für Leib und Leben beim Einsatz nicht originaler Ersatzteile. Es dürfen nur Original Ersatzteile von TEKA eingesetzt werden. VORSICHT Gefährdungen der Atemwege möglich.
- Seite 15 7.1. Wartungszustand herstellen ● Schalten Sie die Anlage aus. Danach ist die Anlage stromlos zu schalten, indem Sie den Hauptschalter auf "OFF" stellen. Sichern Sie die Anlage während der Zeit der Wartung gegen unbefugtes Wiedereinschalten. ● Trennen Sie den Druckluftschlauch der externen Druckluftversorgung von der Einstecktülle (siehe Kapitel 2.1).
- Seite 16 Bei der optionalen Verwendung von Erfassungselementen mit Absaughaube muss bei diesen die Drosselklappe geschlossen werden, sobald die Anlage ausgeschaltet wird. Ansonsten kann bei möglichen automatischen Nachreinigungen Staub aus der Absaughaube entweichen. 7.3. Wechsel der Filterpatronen Ein Wechsel der Filterpatronen wird dann notwendig, wenn die Filterpatronen so sehr mit Schmutz gesättigt sind, dass trotz Abreinigung der Filteralarm in sehr kurzen Abständen oder dauerhaft wiederkehrt.
- Seite 17 ● Wir empfehlen, das Wechseln der Filterpatronen mit zwei Personen durchzuführen. ● Wir empfehlen, Schutzfolie auszulegen, um den Bereich um die Anlage sauber zu halten. ● Das Wechseln der Filterpatronen darf nur in gut belüfteten Räumen und mit entsprechender Atemschutzmaske erfolgen! Wir empfehlen: Atemschutzhalbmaske DIN EN 141/143 Schutzstufe P3.
- Seite 18 ● Stülpen Sie den Entsorgungs-Beutel über den Patronenhalter und die Filterpatrone. ● Hängen Sie den Patronenhalter aus den Patronenführungen aus. ● Entnehmen Sie den Patronenhalter mit der Filterpatrone und dem Entsorgungsbeutel aus dem Filtergehäuse. ● Heben Sie die Filterpatrone kurz an, um diese von dem Patronenhalter zu lösen.
- Seite 19 ● Bauen Sie zunächst alle Filterpatronen anhand der bisher genannten Schritte aus. ● Beginnen Sie erst dann mit dem Einbau der neuen Filterpatronen. Verwenden Sie nur TEKA Ersatzfilter. Ansonsten ist die korrekte Funktionsweise der Anlage nicht gewährleistet, und es besteht eine Gefahr für Leib und Leben.
- Seite 20 ● Setzen Sie den Verdrängerkörper in die neue Filterpatrone ein, sodass die Schraube des Verdrängerkörpers durch die Öffnung im Boden der Filterpatrone gesteckt wird. Prüfen Sie, ob die Dichtung am Gewinde des Verdrängerkörpers anliegt, und ob diese unbeschädigt ist. Ansonsten muss eine Ersatz-Dichtung verwendet werden (siehe Ersatzteilliste).
- Seite 21 ● Schrauben Sie die Feststellschraube fest an. Wird die Feststellschraube nicht fest angezogen, dann wird die Dichtung auf der Oberseite der Filterpatrone möglicherweise nicht genügend angedrückt. ● Schließen Sie die Wartungstür. BA_CartMaster-Wand_1-und-2_IFA_20240701_DE 01.07.2024...
- Seite 22 7.4. Entleerung des Staubsammelbehälters Der Staubsammelbehälter muss nach einer bestimmten Betriebsstundenanzahl geleert werden. Diese ergibt sich aus der anfallenden Staubmenge. Der Staubsammelbehälter darf maximal zu 25% gefüllt sein. Wir empfehlen, den Füllstand mindestens einmal wöchentlich zu prüfen. VORSICHT Staubaufwirbelung durch verunreinigte Filterpatronen möglich! Gefahr einer ungewollten automatischen Abreinigung im ausgeschalteten Zustand der Anlage.
- Seite 23 7.5. Ablassen des Kondenswassers Der Betrieb mit Druckluft hat zur Folge, dass sich nach und nach Kondenswasser im Drucklufttank absetzen kann. Das Kondenswasser ist regelmäßig zu entleeren. Das Wartungsintervall hängt stark von der Qualität der Druckluft ab, und lässt sich daher nicht vorherbestimmen. VORSICHT Druckluftstoß...
- Seite 24 Druckluftschlauch von der Anlage getrennt werden. ● Stellen Sie genügend Filterhilfsmittel bereit. Wir empfehlen 10 gramm pro Quadratmeter Filterfläche zu verwenden. Filterhilfsmittel ist bei TEKA erhältlich (siehe Ersatzteilliste). ● Wählen Sie die Erfassungsstelle in der Ansaugleitung, welche den Filterpatronen am nächsten ist.
- Seite 25 7.7. Reinigen des Kupferprallblechs Das Kupferprallblech dient der Luftumlenkung und damit dem Schutz der Filterpatronen. Ebenso unterstützt die Kupfer-Oberfläche das Zerschlagen und “Erlöschen” von Funken, falls solche angesaugt werden sollten. Damit diese Funktion erfüllt bleibt, muss das Kupferprallblech bei Bedarf gereinigt werden.
- Seite 26 Eine Wieder-Inbetriebnahme des Gerätes darf nur erfolgen, wenn sichergestellt ist, dass die Anlage funktional dem ursprünglichen Zustand entspricht. Reparaturen dürfen nur durch TEKA-Mitarbeiter erfolgen, oder nach Rücksprache mit der TEKA-GmbH durch vom Betreiber autorisiertes Personal. Beachten Sie bei allen Reparaturen die Hinweise der Kapitel „Sicherheitshinweise“ und „Wartung“. Bei...
- Seite 27 Die Kniehebelverschlüsse wurden Kniehebelverschlüsse schließen. nicht verschlossen. Die Dichtung des Die Dichtung muss erneuert Staubsammelbehälters ist beschädigt. werden. Die Druckluft für die Abreinigung ist zu Die Druckluft ist zu mindern. hoch eingestellt. Staubaustritt an der Die Tür ist nicht richtig verschlossen. Tür schließen.
- Seite 28 WARNUNG Gefahren für Leib und Leben beim Einsatz nicht originaler Ersatzteile. Es dürfen nur Original Ersatzteile von TEKA eingesetzt werden. Nachfolgend sind verschiedene Filterpatronen gelistet, welche in diesem Anlagentyp verbaut werden können. Wir empfehlen, die Filterpatronen zu bestellen, die bei Erstauslieferung geliefert wurden.
- Seite 29 11. Technische Daten Variante CartMaster Wand 1 IFA CartMaster Wand 2 IFA Anschlussspannung Frequenz Stromart Motorleistung Luftvolumenstrom max. m³/h 2500 3500 Unterdruck max. 2900 2900 Schutzart IP54 ISO-Klasse Schweißrauchabscheideklasse (nach EN ISO 21904-1 / -2) Breite Tiefe Höhe 2113 2113 Gewicht ca.
- Seite 30 Diese Erklärung verliert ihre Gültigkeit, falls an der Maschine eine nicht mit dem Hersteller in schriftlicher Form abgestimmte Änderung vorgenommen wird. Bevollmächtigter für die Technische Dokumentation: TEKA Absaug- und Entsorgungstechnologie GmbH, Millenkamp 9, D-48653 Coesfeld (Jürgen Kemper, Geschäftsführer) Coesfeld, den 3. Januar 2023 BA_CartMaster-Wand_1-und-2_IFA_20240701_DE 01.07.2024...
- Seite 31 13. Einweisungsprotokoll Anlagen-Bezeichnung: CartMaster Wand 1 / 2 IFA (Dieser Vordruck kann vom Betreiber zur Dokumentation der Einweisung seiner Mitarbeiter genutzt werden. Einweisungen dürfen nur von autorisiertem Personal durchgeführt werden. Beachten Sie hierzu die Hinweise im Kapitel „Sicherheitshinweise“.) Mit seiner Unterschrift bestätigt der Mitarbeiter, dass er in folgenden Punkten unterwiesen wurde: Einweisung erledigt Beschreibung der Anlage...
- Seite 32 Wartungsarbeiten sind immer mit Hilfe eines Protokoll zu dokumentieren. Die Vorgehensweise dieser Wartungsmaßnahmen sind in Kapitel „Wartung“ beschrieben. Wartungsintervall Wartungsmaßnahme Kapitel von TEKA empfohlen vom Betreiber festgelegt Die Reinigung der Filterpatronen erfolgt automatisch durch die Abreinigung der Filterpatronen Filteranlage, und unterliegt daher keinem Wartungsintervall.
- Seite 33 14.2.1. Sichtprüfung der Anlage Sichtprüfung: Feststellung, dass keine sichtbaren sicherheitsrelevanten Mängel vorliegen. WARNUNG Gefahr durch betriebsbereiten Zustand der Anlage. Befolgen Sie die Vorgehensweise wie im Kapitel “Wartungszustand herstellen” beschrieben. Im Zuge der Sichtprüfung sind folgende Schritte auszuführen: ● Prüfen, ob alle benötigten Rohrleitungsteile, Kabelverbindungen, sowie Schläuche an der Filteranlage angeschlossen sind.
- Seite 34 ● Führen Sie eine Sichtkontrolle der Pneumatikteile durch. 14.2.4. Funktionsprüfung der Anlage HINWEIS Möglicher Materialschaden durch fehlerhaften Zustand der Anlage. Führen Sie vor der Funktionsprüfung der Anlage eine Sichtprüfung durch, wie in den vorhergehenden Kapiteln beschrieben. Ebenso müssen die Arbeiten wie im Kapitel “Inbetriebnahme” beschrieben fertiggestellt sein. Im Zuge der Funktionsprüfung sind folgende Schritte auszuführen: ●...
